Что такое шрус в машине и для чего он нужен

Виды шарниров равных угловых скоростей

Шариковые варианты конструкции ШРУС, хотя и наиболее распространены в легковом автомобилестроении, оказались не единственно возможными.

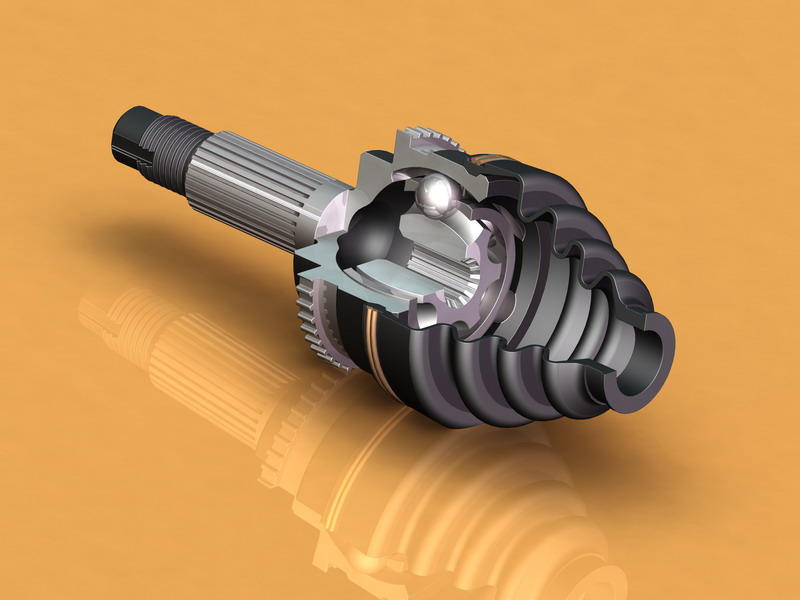

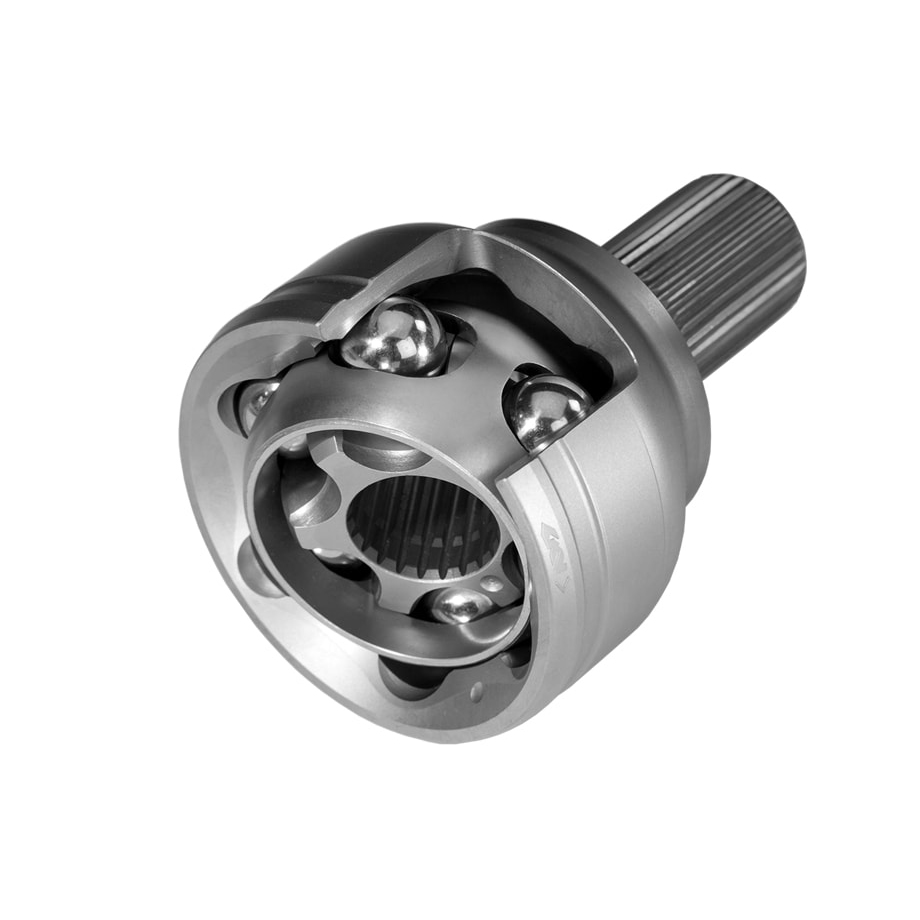

Что такое шрус в машине и для чего он нуженШариковый ШРУС

Практическое применение для легковых и лёгких коммерческих автомобилей нашли триподные ШРУСы, в которых роль шариков выполняют вращающиеся ролики со сферической рабочей поверхностью.

Что такое шрус в машине и для чего он нуженТрипоидный ШРУС

Для грузовой техники распространение получили кулачковые (сухариковые) шарниры типа «Тракта», состоящие из двух вилок и двух фасонных дисков. Вилки в таких конструкциях достаточно массивные и способны выдерживать большие нагрузки (что и объясняет область их использования).

Что такое шрус в машине и для чего он нуженКулачковый (сухариковый) ШРУС

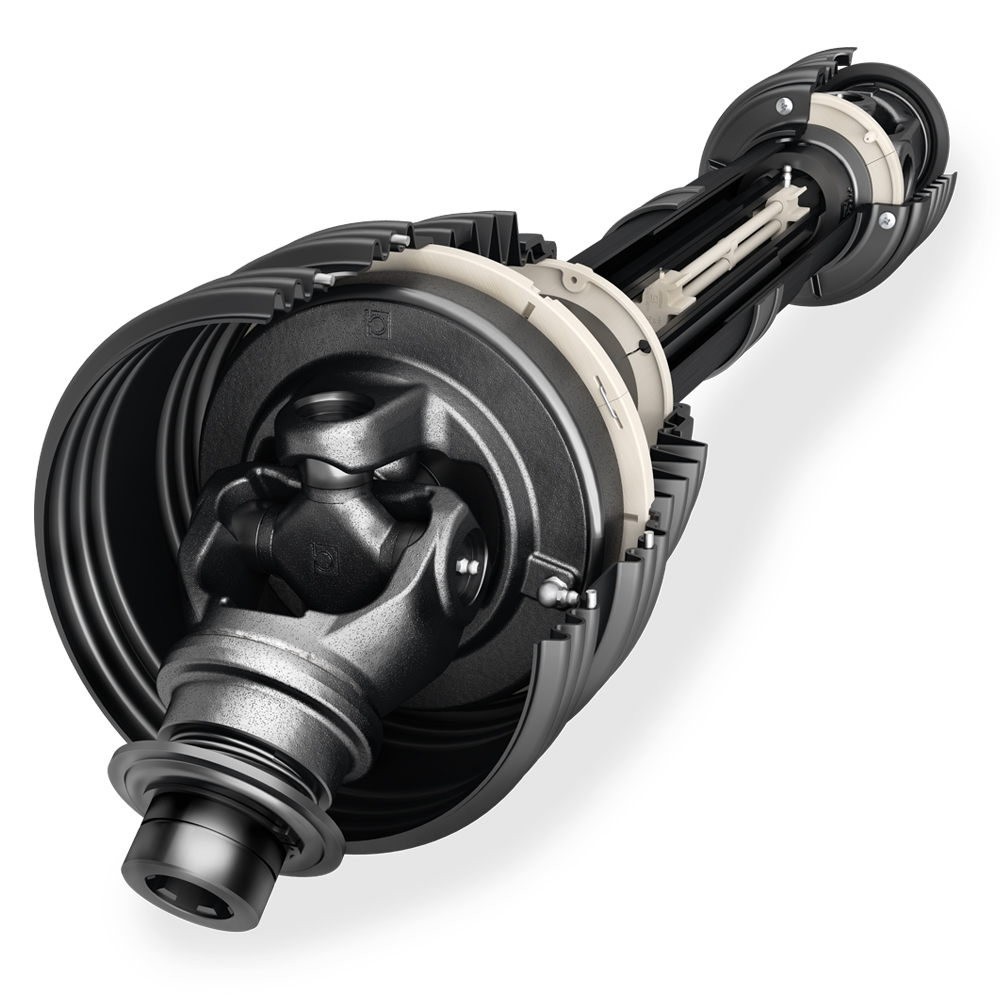

Необходимо упомянуть и ещё один вариант ШРУС – спаренные карданные. В них неравномерность передачи угловой скорости первого кардана компенсируется вторым карданом.

Что такое шрус в машине и для чего он нуженСпаренный карданный ШРУС

Как уже упоминалось выше, угол между осями двух валов не должен в этом случае превышать 20⁰ (иначе появляются повышенные нагрузки и вибрации), что ограничивает область использования такой конструкции в основном строительной и дорожной техникой.

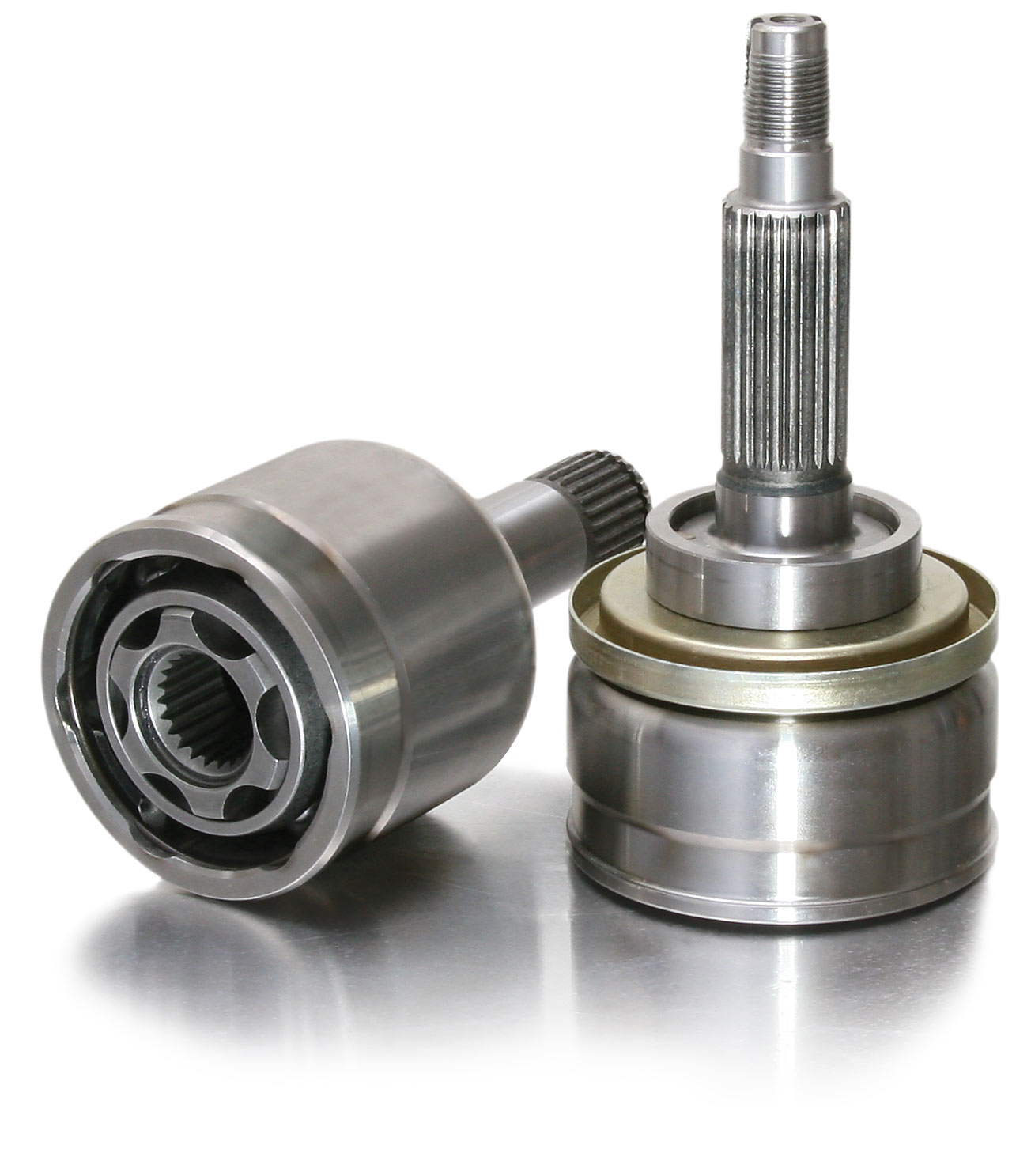

Внутренние и наружные ШРУСы

Помимо различий в конструктивном исполнении, ШРУСЫ разделяются по месту их установки на наружные и внутренние.

Что такое шрус в машине и для чего он нужен

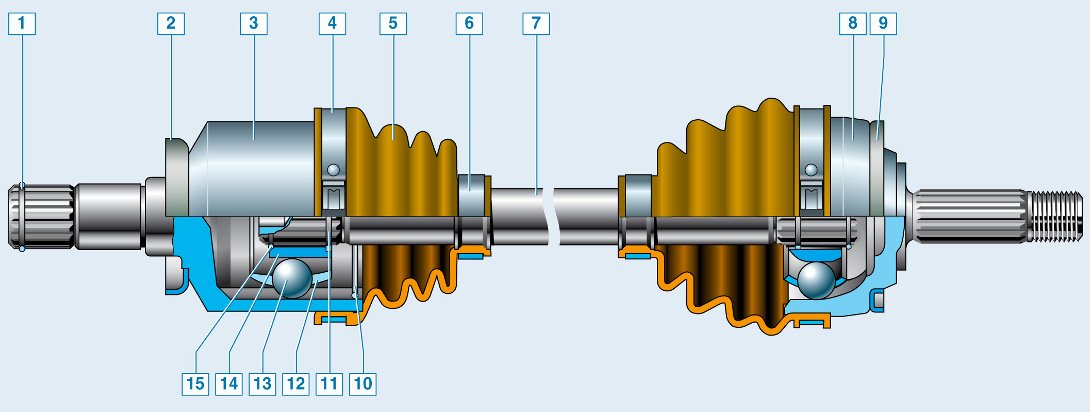

Внутренний ШРУС соединяет коробку передач с полуосью, а наружный ШРУС – полуось со ступицей колеса. Вместе с приводным валом оба этих шарнира составляют привод автомобиля.

Наиболее распространённый тип наружного шарнира – шариковый. Внутренний ШРУС не столько обеспечивает большой угол между валами, сколько компенсирует перемещения приводного вала при движении его относительно подвески. Поэтому часто в качестве внутреннего шарнира в легковых автомобилях используется триподный узел.

Необходимое условие нормальной работы ШРУСов – смазка движущихся частей шарнира. Герметичность рабочего пространства, в котором находится смазка, обеспечивают пыльники, предотвращающие попадание на рабочие поверхности абразивных частиц. С учётом высокой нагруженности деталей, в них используются только специально разработанные для таких узлов виды смазок.

Причины поломки ШРУСа и чем грозит его неисправность

Одной из причин поломки гранаты является неадекватное вождение, когда водитель агрессивно буксует, постоянно резко стартует или предпочитает тормозить с помощью коробки передач. Такой стиль управления автомобилем существенно сокращает срок службы ШРУСа. Скоро потребуется выполнять не только его замену, но и полную переборку ходовой части автомобиля.

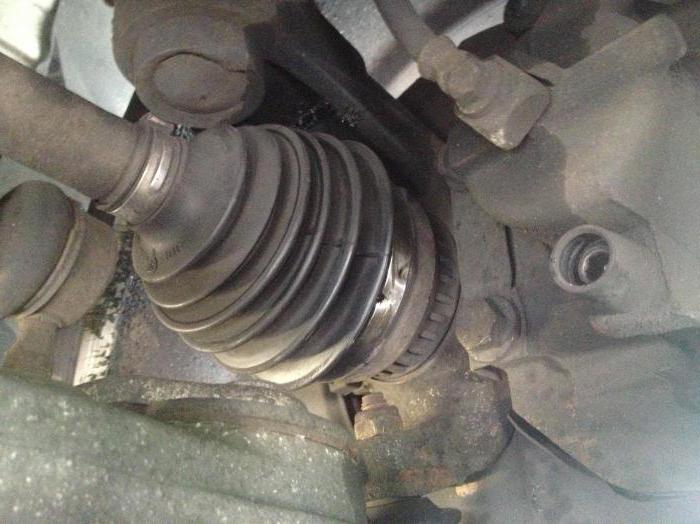

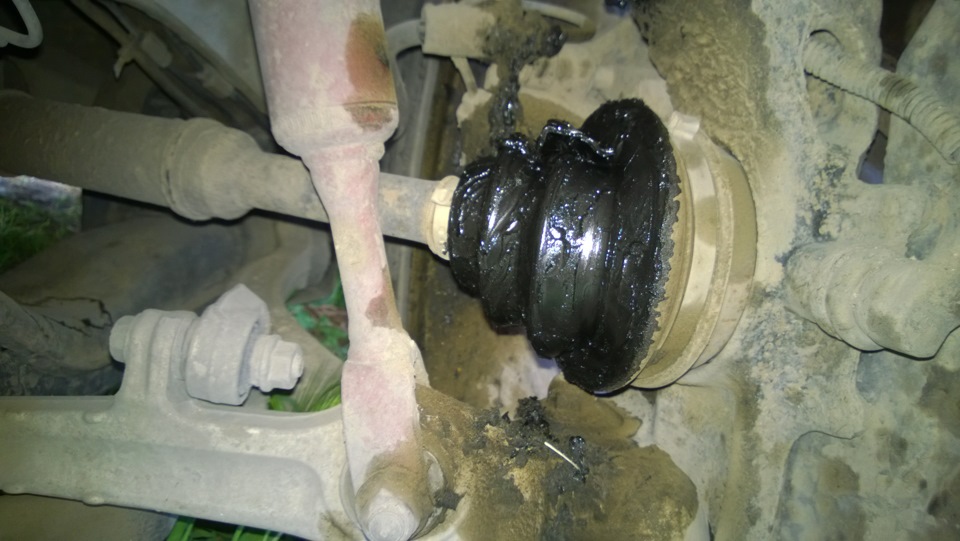

Также часто причиной выхода из строя ШРУСов является повреждение пыльников. От постоянной нагрузки и существенных внешних воздействий пыльники быстро изнашиваются, после чего грязь и посторонние предметы оседают на ШРУСе, появляется хруст и заклинивание гранаты. В целях профилактики таких поломок следует на регулярной основе осматривать машину на эстакаде или подъёмнике, что позволит контролировать состояние пыльников, на которых не должно быть следов механических повреждений.

Ремонту гранаты не подлежат, поэтому при появлении хруста в подвеске следует выполнить комплексную диагностику и провести замену ШРУСов. К сожалению, такой ремонт — это дорогостоящая и трудоемкая работа, поэтому автовладельцу нужно быть готовым к существенным финансовым затратам.

При значительном износе ШРУСов иголки от роликовых подшипников попадают сначала в корпус трансмиссии, после чего оказываются в шестеренках, что может привести к критическим неисправностям коробки передач. Ремонт автомата или механики в подобном случае потребует от автовладельца огромных затрат.

Заклинивание изношенных ШРУСов может случиться на высокой скорости, автомобиль теряет управляемость, что часто приводит к серьезным авариям. Поэтому следует не доводить до критической степени износа гранаты, как только появился характерный хруст, следует либо самому, либо в сервисе выполнить соответствующий ремонт.

В качестве профилактики таких проблем следует на регулярной основе проходить осмотр автомобиля, следить за текущим состоянием гранаты, и при любых повреждениях менять пыльники, обновляя в них смазку. Если же пренебречь таким осмотром, а его рекомендуется проводить каждые 5000 километров, на пыльниках будет оседать грязь, внутрь попадает песок и камушки, в конечном счете, появится хруст и полный износ гранаты.

Подведём итоги

ШРУС — одна из важнейших деталей автомобиля, которая позволяет приводить колёса в движение, отвечая также за управление автомобилем. В процессе использования машины на такие гранаты приходится повышенная нагрузка, часто рвутся пыльники, после чего на ШРУСе оседает грязь, а без смазки шарнир быстро изнашивается и требует замены.

Причин повреждения ШРУСа может быть несколько. Это неудовлетворительное состояние пыльников, агрессивный стиль управления автомобилем и существенная нагрузка на разбитых дорогах. Износ и хруст ШРУСа может привести к проблемам с роликовыми подшипниками, заклинивание гранаты крайне опасно, так как на высокой скорости удержать машину будет практически невозможно, что приводит к серьезным авариям.

В целях профилактики рекомендуется проводить каждые 5000 километров пробега осмотр состояния пыльников, которые не должны иметь повреждений, а если появился хруст ШРУСа, необходимо наведаться в сервис, выполнить диагностику и провести их замену.

23.05.2020

Как определить неисправность ШРУС

Срок службы ШРУСов в современных автомобилях при правильной эксплуатации практически сопоставим с ресурсом самой машины, хотя условия работы наружных и внутренних шарниров существенно отличаются (наружные узлы более нагружены, так как воспринимают воздействия непосредственно от колёс).

Заводской брак редко является причиной поломки ШРУСА, а вот эксплуатационный характер отказа встречается куда чаще. Прежде всего, это может быть банальное повреждение пыльника, и, как следствие, попадание в смазку шарнира влаги, пыли и грязи с содержанием абразива.

Что такое шрус в машине и для чего он нужен

Именно поэтому периодический визуальный осмотр целостности пыльников обязателен при периодическом обслуживании автомобиля. Замасленная деталь или следы смазки, разбрызганные по колесу – явное свидетельство необходимости замены пыльника (если только отказ не перешел в более тяжёлую стадию).

Другая частая причина отказа – агрессивный характер вождения, особенно с вывернутыми до упора колёсами. При таком стиле вождения шарниры испытывают запредельные нагрузки, неизбежно приводящие к отказу. К похожему результату можно прийти при частой езде по разбитым дорогам.

Для наружных и внутренних ШРУСов внешние признаки неисправности несколько отличаются из-за разных условий эксплуатации и определяются (помимо состояния пыльников) в основном «на звук» и наличие люфтов.

Высоко нагруженные наружные шарниры на ранних стадиях отказа издают звук похожий на свист полностью изношенных тормозных колодок. Дополнительно состояние узла проверяется на ровной дороге: при резком трогании с места с вывернутыми колёсами. Появление характерных толчков или щелчков свидетельствует о неисправности шарнира. Полезно в этом случае сразу осмотреть пыльники (тем более что для этого не требуется поднимать машину).

Если в начале движения слышен хруст – это свидетельство необходимости безотлагательных мер по замене наружного ШРУСа. Характер звука при этом весьма специфический: его трудно спутать с другими звуками, и раздаётся он с той стороны, с которой произошла поломка.

Определить какой из внутренних ШРУСов неисправен – внутренний правый или внутренний левый – несколько сложнее.

  1. Для этого автомобиль вывешивается на подъёмнике, и тем самым добиваются максимального угла шарнира (между приводным валом и поверхностью земли).
  2. Двигатель запускается, и при включённой передаче прослушивают узел на посторонние звуки. Хруст слева или справа свидетельствует о поломке соответствующего шарнира.
  3. Кроме этого проверяется люфт приводного вала между наружным и внутренним шарнирами. При исправных шарнирах люфт отсутствует.

Если нет возможности установить машину на подъемник, выбирают участок дороги с ямами и рытвинами, и аккуратно въезжая в них колёсами с разных сторон (фактически вывешивая автомобиль с соответствующей стороны) выявляют посторонние шумы (хруст).

Последствия эксплуатации автомобиля с неисправными ШРУСами, особенно на стадии уже выявленного хруста, могут быть весьма тяжёлыми, ведь хруст сигнализирует о возможности скорого внезапного разрушения шарнира. В свою очередь это может привести к заклиниванию колёс и созданию аварийной ситуации на дороге.

Замена ШРУСов обходится не дёшево: узлы оригинальных приводов достаточно сложные механизмы изготовленные из специальных материалов. А в запущенных случаях разрушение внутреннего ШРУСа может привести к попаданию остатков игольчатых подшипников в картер коробки передач и необратимым повреждениям уже самой коробки.

Для чего нужен шарнир

Что такое шрус в машине и для чего он нужен
Смотреть галерею

Эти элементы устанавливаются на автомобили, в которых передается крутящий момент на передние колеса. Внутренний ШРУС левый и правый одинаковы

При покупке новых шарниров нужно обращать внимание только на совместимость с вашим автомобилем продукции производителя. От цены, как вы понимаете, зависит и качество изделия – чем дороже шарнир, тем он лучше

Шарнир равных угловых скоростей обеспечивает надежное соединение дифференциала в коробке передач и ступиц передних колес.

Обратите внимание на то, что ступицы колес находятся значительно ниже коробки передач. Следовательно, простым валом не получится их состыковать

Карданный вал также окажется малоэффективным – нагрузки большие, невозможно повернуть руль в нужную сторону при движении. Идеальное решение – это ШРУС, который позволяет работать приводам колес в нормальном режиме. Причем одновременно с этим осуществлять рулевое управление.

Пыльник рулевой тяги

Что такое шрус в машине и для чего он нужен

Используются пыльники и в рулевом управлении. Форма их, а также крепление обусловлены спецификой конструкции. От того, где они крепятся, зависит напрямую сложность замены пыльника:

  • Если пыльник расположен в месте, где рулевые тяги крепятся к рейке, как, например, в «девятке», то Вам придётся довольно сложно, так как для его замены нужно выполнить ряд процедур, которые включают и разборку механизма рулевого управления.
  • В ВАЗовских автомобилях обычно пыльники находятся на концах рейки. Для замены какого-либо из них, Вам нужно будет лишь убрать хомуты, затем открутить гайку, которой крепится тяга, отсоединить её и снять пыльник.
  • Среди множества видов пыльников можно найти и очень интересные. Например, в одной из моделей «Фольксваген» они изготовлены в виде эластичных колпачков, которые одеты на корпус и закреплены с помощью хомутов. Такие пыльники защищают механизм рулевого управления от попадания грязи и достаточно легко меняются.

Характерные поломки

Смотреть галерею

Стоит отметить одну особенность – ШРУС внутренний левый («Логан» или ВАЗ у вас, не имеет значения) и правый изнашиваются втрое медленнее, нежели внешний. Связано это с тем, что на него воздействует намного меньшая нагрузка. Что касается поломок, то для внутренних и внешних они одинаковые. Самая частая – это естественный износ шариков в шарнире. Увеличиваются зазоры, шарикоподшипники приобретают форму яйца, что приводит к появлению посторонних звуков, хрустов, стуков.

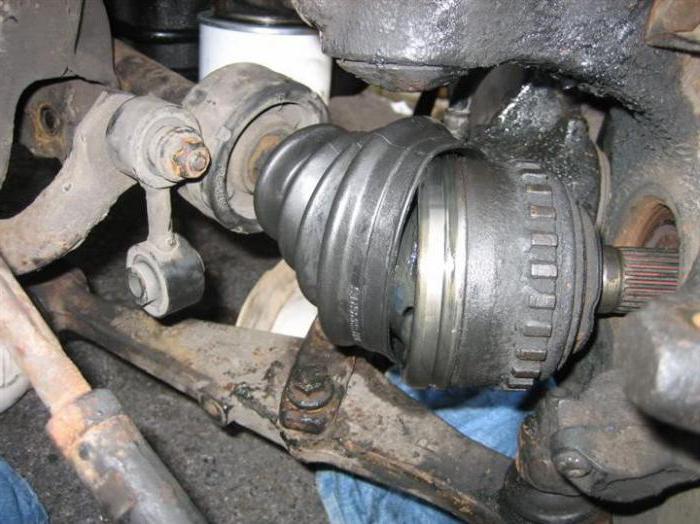

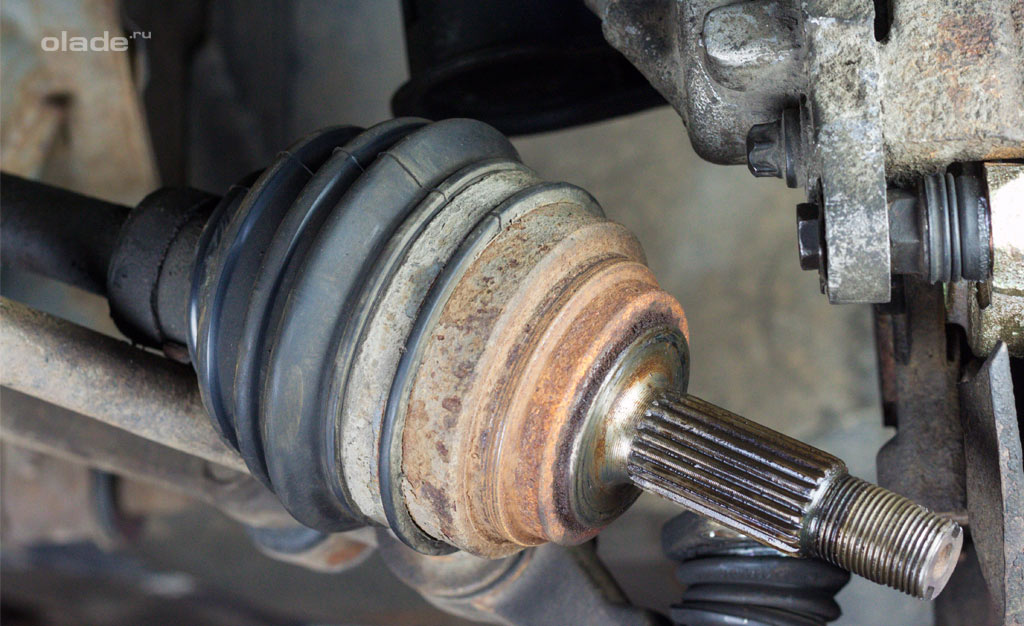

Еще одна распространенная поломка – это разрушенный пыльник ШРУСа. Несмотря на то что он изготовлен из толстой и прочной резины, срок службы не очень большой. Дело в том, что работает весь механизм в непосредственной близости от дорожного покрытия. Следовательно, вся грязь, вода, химикаты обязательно попадут на резину. Она начнет высыхать, появятся трещины, что приведет к попаданию внутрь агрессивных веществ – воды, песка и прочих. Результат – очень быстрый износ шариков в механизме, стучит ШРУС, издает жуткие звуки.

Типы автомобильных ШРУСОВ

Всего есть 4 типа автошрусов по конструктивной особенности:

  1. Сухариковый. Устанавливается на грузовые автомобили и автобусы.
  2. Трипоидный. Используется во внутренних конструкциях из-за осевого своего перемещения.
  3. Спаренный. Редкоиспользуемый тип шарниров. Сложный в конструкции.
  4. Шариковый. Это самый распространенный тип. Устанавливается во всех легковых переднеприводных машинах.

Классификация ШРУСОВ:

  • внутренние;
  • внешние.

Внутренний шрус является соединительным звеном между коробкой передач и полуоси. Внешний шрус является соединительным элементом между полуоси и ступицы колеса. Они работают в паре и передают все типы нагрузок. Если во время движения прокололо бескамерное колесо, в него можно закачать специальный герметик для бескамерных шин.

Определение и история появления

Всего несколько десятков лет назад большинство автомобилистов не представляло о наличие данного узла. И это легко объяснить, так как практически все автомобили были заднеприводными и крутящий момент от редуктора к ведущим колесам всегда передавался под одним и тем же углом, так как задние колеса на большинстве транспортных средств не являлись управляемыми. И многие из Вас помнят неотъемлемую часть заднеприводного авто – неразрезной мост.Что такое шрус в машине и для чего он нужен

Но время заднеприводных автомобилей, по крайней мере в массовом сегменте, давно и безвозвратно прошло и переднеприводные автомобили, в силу их ряда преимуществ «захватили» рынок.

У переднеприводных авто передние колеса являются одновременно и ведущими и управляемыми и при таком положении вещей крутящий момент от двигателя на ведущие колеса передается под постоянно изменяющимися углами.

Чтобы обеспечить кинематически правильную передачу момента в конструкцию внедрили ШРУС. Этот узел был разработан и запатентован достаточно давно – в середине 20‑х годов прошлого века, но широкое распространение получил лишь в конце 50‑х с появлением первых переднеприводных авто.Что такое шрус в машине и для чего он нужен

Многие «профессиональные» автомобилисты ШРУС называют гранатой, лично я не сторонник таких жаргонизмов, так как при описании узлов и агрегатов, должны применяться технические термины, а не гаражный сленг.

ШРУС: как граната оказалась в машине?

06 мая 2019 Шарнир равных углов скоростей или коротко ШРУС, необходим машине с передним приводом для передачи крутящего момента на поворотные колеса. Автомобилисты еще называют эту деталь гранатой. Давайте рассмотрим устройство и принцип работы ШРУСа в автомобиле.

Крутящий момент без потерь

Передние колеса отклоняются от оси на угол до 37° и стандартные варианты передачи крутящего момента невозможны.

Конструкторы решили вопрос обычным карданным шарниром. Но он может правильно работать только при отклонении угла не больше 12°. Когда угол больше нормы – ниже мощность, вращение неравномерное, ощущаются вибрации и появляются посторонние звуки. Чтобы все недостатки сгладить в 1920 году изобрели ШРУС.

Граната передает крутящий момент на управляемые колеса в автомобилях с передним приводом. ШРУС используют и в машинах с задним приводом, но только в тех, у которых мост жестко закреплен, а подвеска независимая.

Виды гранат

Конструкций ШРУСа было много, но не все установлены в новых автомобилях. В 21 веке используют такие типы шарниров:

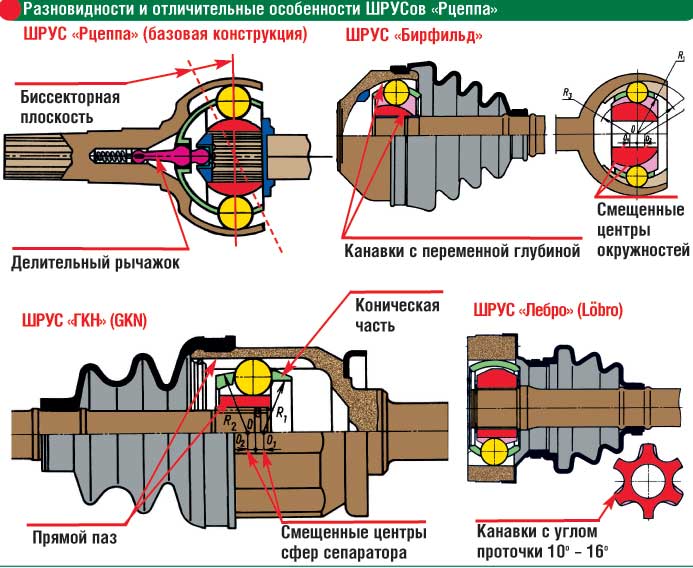

  • Шариковые, еще называют шарниры «Рцеппа».
  • Шарниры типа «Трипод».
  • Спаренные карданные шарниры.
  • Кулачковые или сухариковые шарниры.

Шариковые и «Трипод» шарниры устанавливают на легковые авто. Спаренные карданные и кулачковые шарниры применяют в тракторах, спецтехнике и других грузовых машинах.

Устройство

Триподные и шариковые ШРУСы отличаются конструкцией.

Трипоидный ШРУС.

Делится на два вида – универсальный и жесткий. Универсальный состоит из корпуса с тремя канавками, трех роликов с шаровой поверхностью, которые крепятся подшипниками на пальцы опоры, и напрессованной на вал трехлучевой опоры. Вал с трехлучевой опорой и роликами входит в корпус таким образом, что ролики перемещаются по канавкам. А вот в жестких шарнирах опора с роликами крепится внутри корпуса. С опорой контактирует вилка с тремя пазами – в них двигаются ролики. Жесткий трипоидный ШРУС используют как наружные, а универсальные как внутренние.

Шариковый ШРУС.

Состоит из корпуса с канавками внутри (наружная обойма), внутренней обоймы с канавками, шести шариков и сепаратора. Между обоймами шарики зажаты в канавках, а сепаратор удерживает, чтобы они не рассыпались. Корпус с коротким валом со шлицами. Внутренняя обойма со шлицевым соединением для установки приводного вала. Внутренний ШРУС имеет канавки прямые, а внешний радиусные.

Любой гранате нужны смазка, для чего используются пластичные материалы, заполняя ими внутреннее пространство шарнира. ШРУС герметично закрывают резиновым пыльником и фиксируют хомутом, так смазка не выдавливается и защищает деталь от грязи и пыли.

Применение в авто

На одно колесо установлено две гранаты: внутренняя и внешняя. Внутренняя находится между КПП или редуктором, и полуосью, а внешняя между ступицей колеса и полуосью. Так два шарнира помогают колесу правильно двигаться независимо от отклонений, поворотов и развала-схождения.

Теперь понятно, отчего у внутренних шарниров канавки прямые, а у внешних шарниров радиусные. Прямые — передвигают детали вдоль оси, что устраняет вибрацию двигателя и колебания подвески. Радиусные – увеличивают угол поворота.

Типичные неисправности

ШРУС настолько надежный, что в нем нечему ломаться. Зачастую, он работает почти всю автомобильную жизнь. Но есть некоторые моменты, из-за которых деталь может прийти в негодность.

При повреждении пыльника, выдавливается смазка, а вовнутрь попадает пыль и грязь. Сразу слышен хруст, так как ломаются частицы между обоймами и шариками. Заметив малейшие повреждения пыльника – срочно заменить ШРУС. Если заменить пыльник и смазку, то это ненадолго. Проехав несколько недель, шарнир будет неисправен.

Это единственная неприятность, которая происходит с шарниром. Посмотрев с другой стороны, стоимость автозапчасти низкая, и даже если ШРУС выйдет из строя, покупка не сильно ударит по карману. Самые выгодные цены на нашем сайте Pantus.ru как на пыльники, так и на шарниры. Переходите на сайт и покупайте автозапчасти для своего автомобиля.

Достоинства и недостатки ШРУСа

К явным преимуществам ШРУСа можно отнести то, что при передаче при помощи этого шарнира потери мощности, по сравнению с другими аналогичными механизмами, почти не наблюдается. Другие плюсы — его легкий вес, относительная надежность и простота замены в случае поломки.К недостаткам ШРУСов следует отнести наличие в конструкции пыльника, который одновременно является контейнером для смазки. Расположен ШРУС в таком месте, где его соприкосновение с посторонними предметами практически невозможно предотвратить. Пыльник может быть порван, к примеру, при езде по слишком глубокой колее, при переезде через препятствие и тп. Как правило, узнает об этом владелец автомобиля только тогда, когда грязь уже попала внутрь пыльника через трещину в пыльнике, спровоцировав интенсивный износ. Если есть уверенность, что это произошло недавно, можно снять шрус, промыть его, заменить пыльник и заполнить его новой смазкой. Если же неприятность случилась значительное время назад, ШРУС обязательно выйдет из строя раньше времени.

Что такое шрус в машине и для чего он нужен

Популярные артикулы

15-1081 ШРУС наружный комплект для LADA 2108-2110, METELLI
PCV1524 ШРУС наружный 28x56x34 HYUNDAI TERRACAN 01-, Patron
CV-P1001K ШРУС наружный ВАЗ 2108-2110, PILENGA
1004980069 ШРУС нар.комплект. для AUDI A4 1, 6 / 1, 8 / 1, 9TDI 1 / 95-11 / 00 , VW Passat B5 1, 6 / 1, 8 / 2, 3VR5 / 1, 9TDI 10 / 96-11 / 00, MEYLE
CV-P1003K ШРУС наружный ОКА, PILENGA
1143303310 (498650001) Комплект ШРУСа, JP Group
21080-2215012-86 Комплект наружного шарнира привода колеса, АВТОВАЗ
21210-2215057-86 Комплект внутреннего шарнира привода колеса, АВТОВАЗ
1004980015 ШРУС наружный комплект для AUDI 80 1, 6 / 1, 8 / 1, 9D 88-91, MEYLE
CV008 Шрус наружный 2108-099, 2110 HOLA CV008 Голландия, HOLA

Хрустит ШРУС — как определить какой из них, и что делать?

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

  • внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
  • внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
  • между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса. Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

  • на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
  • в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.

Устройство шарнира равных угловых скоростей

Так как нас интересует шариковый шарнир, то рассмотрим его устройство. Из-за того, что элементы не находятся в масле (в отличие от заднего моста), то устройство называется «сухим». Устройство конструкции шарикового шруса довольно простое.

Из чего состоит ШРУС:

  • Корпус. Представляет собой полусферу, чашу. В нее устанавливается ведомый вал.
  • Нижняя часть. Это кулачок в виде сферы с ведущим валом.
  • Сепаратор. Это кольцо с отверстиями, в которые устанавливаются металлические шарики и удерживаются там.
  • Шарики из металла. Подвижные элементы. Их 6.

Что такое шрус в машине и для чего он нуженустройство шарнира равных угловых скоростей

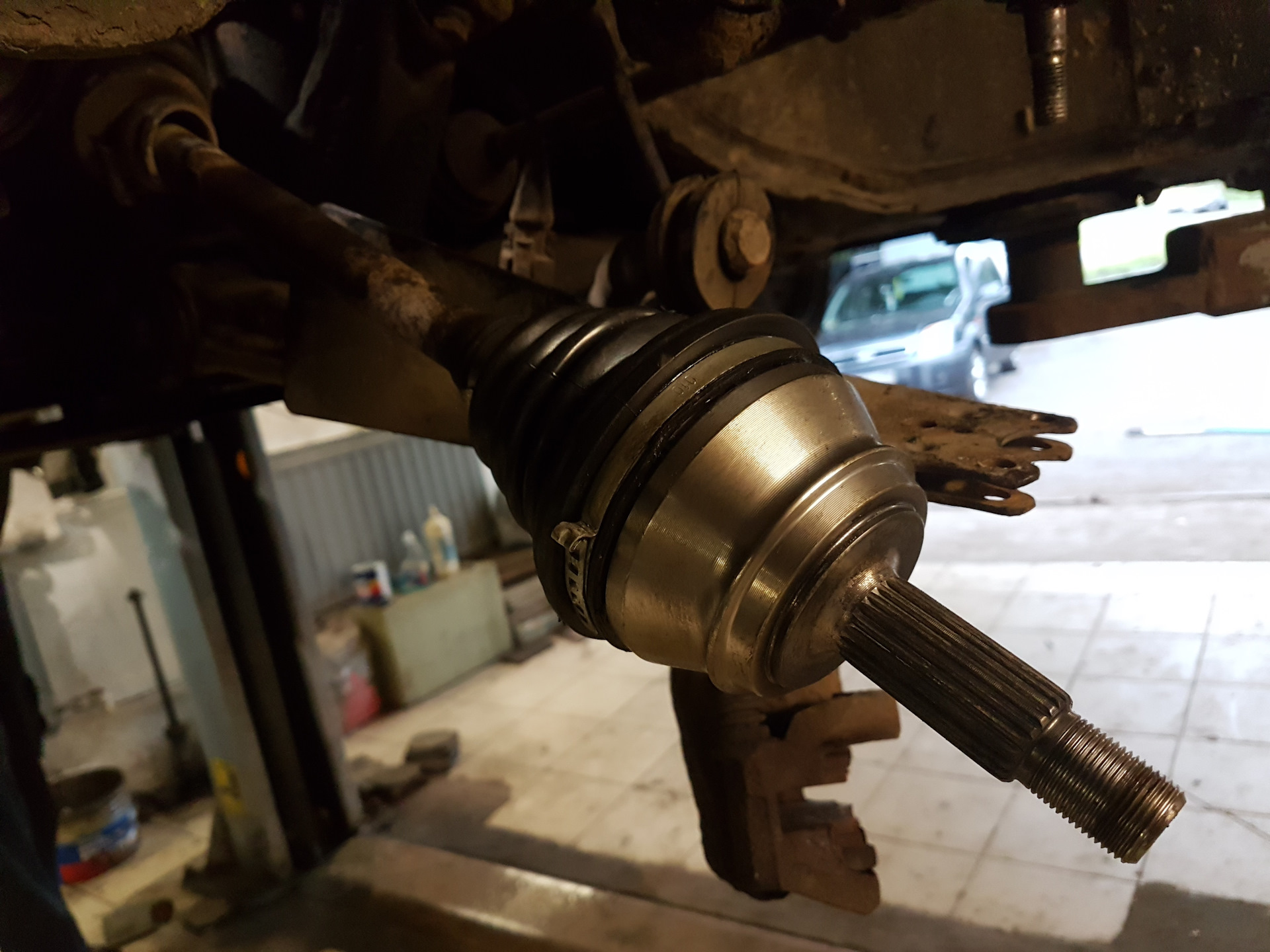

Замена шруса

ШРУС – деталь ходовой части, который необходима регулярная диагностика. Даже малое проникновение грязи и влаги может быстро привести в негодность. Избежать этого можно с помощью проведения осмотра резиновых чехлов на наличие повреждений. Для того чтобы понять какой износ детали, необязательно ехать на СТО, проверка и замена ШРУСа может проводиться автолюбителем самостоятельно, о которой было написано выше. Многие автомобилисты узнав стоимость замены шарнира, продолжают ездить со сломанной деталью, а зря. Замена ШРУСа — это единственный способ комфортно передвигаться на своем автомобиле.

Что такое шрус в машине и для чего он нужен

Автомобили, оснащенные передним приводом, в 60-х годах очень заинтересовали инженеров и разработчиков практически всех автомобильных брендов. Считалось, что такая компоновка кузовов дает возможность получить больше свободного места в салоне. Для осуществления этой идеи инженеры придумали достаточно сложный на тот момент механизм. Он позволял обеспечить вращение передних колес и управлять ими при более компактных размерах конструкции.

Какой шрус выбрать

Прежде чем покупать новый шрус, следует узнать о видах (какие бывают), какие лучше по отзывам водителей, какие цены. На цене при покупке этого элемента устройства автомобиля, не следует делать основной акцент.

Бывают следующие фирмы производители шрусов:

  • Pilenga. По отзывам хороший вариант.
  • Febest. По отзывам водителей, купивших по недорогой цене запчасти этой фирмы, быстро выходят из строя.
  • Metelli. Рекомендуемые.
  • Loebro. Рекомендуемые.
  • SKF. Рекомендуемые.

Характеристики ШРУСОВ различные. Бывают в конструкции 23 шлица, а бывают 24. Если ошибиться, то неподходящий (разница в один зуб) не установится на вал.

В списке, последние три бренда отлично зарекомендовали себя, проверены. Есть минусы с пыльниками у фирмы Метелли, а именно, плохо фиксируется пыльник. У Лоебро, пыльник, также, слабое звено. Третий вид СКФ создал свой высокий рейтинг благодаря высоким качеством выпускаемых ими подшипников. Ресурс ШРУСОВ SKF = 100 тыс. км. при условии, что пыльники исправные и автомобиль эксплуатируется в спокойном режиме. При эксплуатации автомобиля частенько возникают скрипы. Скрипит обычно стабилизаторная втулка, ресурс которой обычно составляет 30 тысяч км. Советую посмотреть, как менять втулки стабилизатора.

Качественная новая запчасть отличается от новой по виду и по осязанию. Бракованный шрус имеет тонкий пыльник, мало смазки, фиксирующих хомут слабый.

Какой шрус выбрать

Прежде чем покупать новый шрус, следует узнать о видах (какие бывают), какие лучше по отзывам водителей, какие цены. На цене при покупке этого элемента устройства автомобиля, не следует делать основной акцент.

Бывают следующие фирмы производители шрусов:

  • Pilenga. По отзывам хороший вариант.
  • Febest. По отзывам водителей, купивших по недорогой цене запчасти этой фирмы, быстро выходят из строя.
  • Metelli. Рекомендуемые.
  • Loebro. Рекомендуемые.
  • SKF. Рекомендуемые.

Характеристики ШРУСОВ различные. Бывают в конструкции 23 шлица, а бывают 24. Если ошибиться, то неподходящий (разница в один зуб) не установится на вал.

В списке, последние три бренда отлично зарекомендовали себя, проверены. Есть минусы с пыльниками у фирмы Метелли, а именно, плохо фиксируется пыльник. У Лоебро, пыльник, также, слабое звено. Третий вид СКФ создал свой высокий рейтинг благодаря высоким качеством выпускаемых ими подшипников. Ресурс ШРУСОВ SKF = 100 тыс. км. при условии, что пыльники исправные и автомобиль эксплуатируется в спокойном режиме. При эксплуатации автомобиля частенько возникают скрипы. Скрипит обычно стабилизаторная втулка, ресурс которой обычно составляет 30 тысяч км. Советую посмотреть, как менять втулки стабилизатора.

Качественная новая запчасть отличается от новой по виду и по осязанию. Бракованный шрус имеет тонкий пыльник, мало смазки, фиксирующих хомут слабый.

ВИДЫ

ШРУС был изобретен достаточно давно, по наиболее распространенной версии он был изобретен еще в двадцатых годах прошлого века Альфредом Рцеппом. Потому не удивительно, что с тех пор появилось множество разновидностей данной детали:

  • сухариковый – устанавливается исключительно на грузовиках;
  • триподный – как правило, используется в качестве внутреннего ШРУСа;
  • спаренный шарнир – применяется довольно редко в силу сложной конструкции;
  • шариковый, или ШРУС Рцеппа – наиболее распространенный вид, который и применяется чаще всего на осях легковых автомобилей.

Именно это изобретение и стало революционным для конструирования легковых авто с передним приводом.

УСТРОЙСТВО ШРУСА

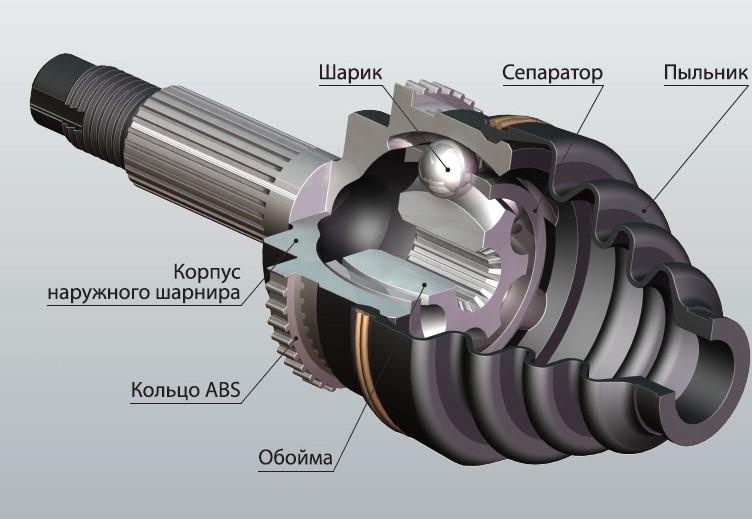

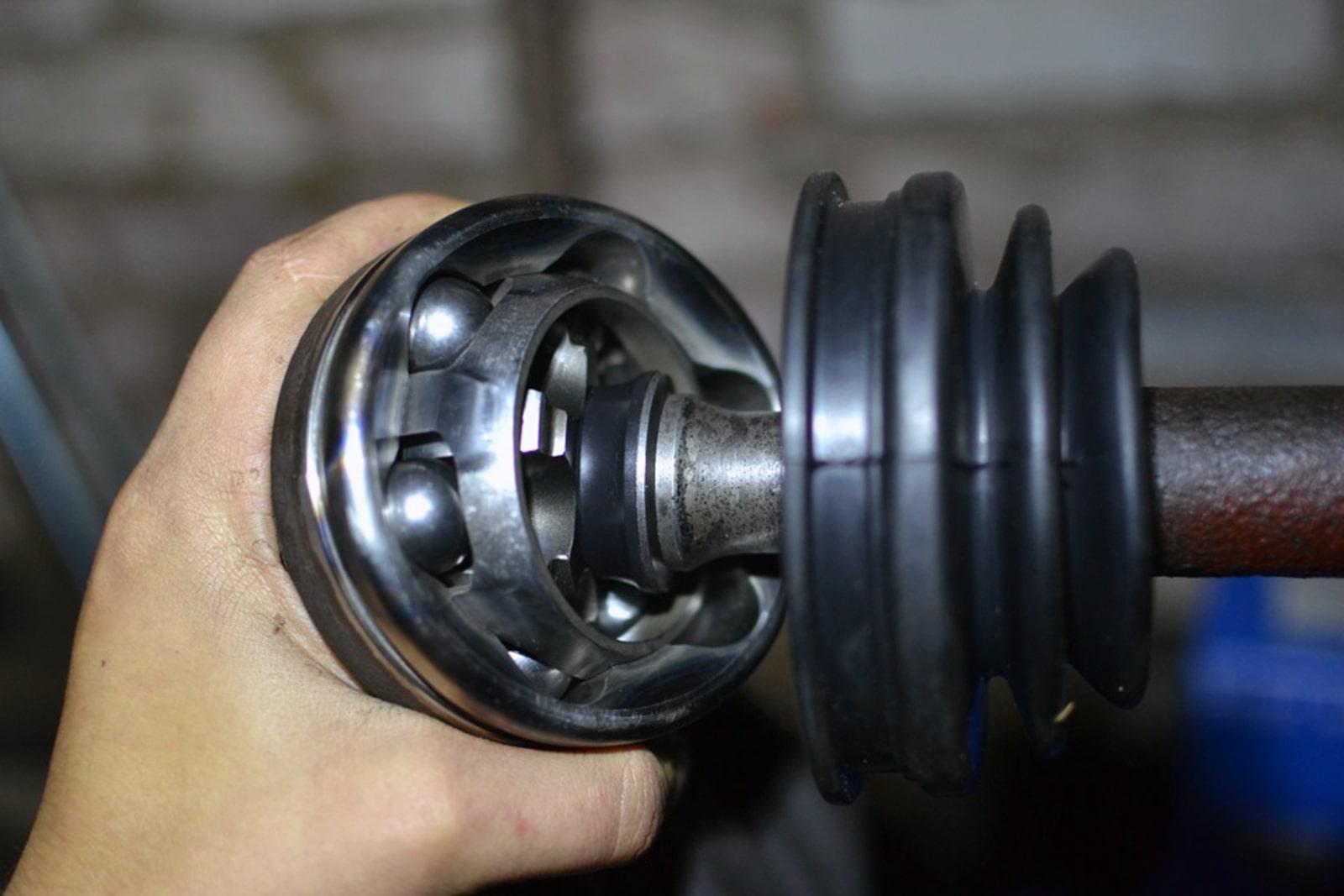

Здесь можно увидеть фото ШРУСа шарикового, благодаря которому станет понятней, что же собой представляет данная деталь в собранном состоянии. Если говорить о ее составляющих, то их, на самом деле, не так много:

  1. Корпус с наружной обоймой.
  2. Сепаратор.
  3. Внутренняя обойма.
  4. 6 шариков.
  5. Вал.
  6. Кольцо стопора.
  7. Пыльники внешний и внутренний, их удерживают хомуты.

Если собрать воедино эти оставляющие, то они внешне действительно напоминают некую гранату.

Все эти детали собираются в ШРУС наружный и ШРУС внутренний. Внутренний передает вращательные движения к внешнему механизму, в результате и производится изменение угла полуоси по отношению к оси.

Что такое шрус в машине и для чего он нужен

Зачем нужен ШРУС в автомобиле

Необходимость изобретения ШРУСа возникла одновременно с появлением первых автомобилей с передним приводом. 3 основных преимущества переднеприводных машин хорошо известны каждому автомобилисту:

  • лучшая управляемость;
  • экономичность.

Но, при передаче крутящего момента на управляемые колёса, постоянно изменяющие своё положение, возникали серьёзные потери мощности и другие негативные последствия:

  1. Обычные шарнирные механизмы быстро приходили в негодность.
  2. Вращение на колёса передавалось неравномерно.
  3. Возникала сильная дополнительная вибрация.
  4. Валы и шестерни трансмиссии работали со значительными перегрузками.

Изобретение автомобильной гранаты в 20-х годах прошлого века позволило полностью решить эту сложную техническую задачу. С помощью ШРУСа крутящий момент на управляемые колёса передаётся без потерь мощности и других недостатков.

Благодаря надёжности и простоте, шарнир равных угловых скоростей также широко используется на заднеприводных машинах, в которых установлена независимая подвеска.

Качественная граната отличается длительным ресурсом работы. При бережной эксплуатации автомобиля необходимость её замены или ремонта возникает крайне редко.

Что такое шрус в машине и для чего он нужен
