Тепловой пункт индивидуальный ИТП схема, принцип работы, эксплуатация

Принцип работы ИТП следующий.

  1. Носитель тепла приходит в пункт по трубопроводу, отдавая температуру подогревателям отопления, ГВС и вентиляции.
  2. Теплоноситель идет в обратный трубопровод на теплогенерирующее предприятие. Используется повторно, но часть может быть израсходована потребителем.
  3. Потери тепла восполняются подпитками, имеющимися в ТЭЦ и котельных (подготовка воды).
  4. В тепловую установку поступает водопроводная вода, проходя через насос для холодного водоснабжения. Часть ее идет потребителю, остальное нагревается подогревателем 1 ступени, направляясь в контур ГВС.
  5. Насос ГВС перемещает воду по кругу, проходя через ТП, потребителя, возвращается с частичным расходом.
  6. Подогреватель 2 ступени действует регулярно при потере жидкостью тепла.

Виды ТП

Различие ТП — в количестве и видах систем потребления. Особенности типа потребителя предопределяют схему и характеристики требуемого оборудования. Отличается способ монтажа и расстановки комплекса в помещении. Выделяют следующие виды.

  • ИТП для единственного здания или его части, расположенный в подвале, техническом помещении или рядом стоящем сооружении.
  • ЦТП — центральный ТП обслуживает группу зданий или объектов. Располагается в одном из подвалов или отдельном сооружении.
  • БТП — блочный тепловой пункт. Включает один или несколько блоков, изготовленных и поставленных на производстве. Отличается компактным монтажом, применяется для экономии места. Может выполнять функцию ИТП или ЦТП.

Виды и особенности теплового пункта

Принцип работы итп
Тепловой пункт регулирует подачу теплоносителя, его температуру, подключается в систему отопления

Теплопункт включает оборудование, позволяющее присоединить энергоустановки к теплосетям, системы подачи жидкости, аппараты измерения и контроля. Обычно тепловой узел размещают в отдельном помещении или здании.

Назначение любого типа ТП – регулировка подачи теплоносителя. Все элементы системы – магистрали, трубопроводы, обслуживающие квартиры, радиаторы – рассчитаны на работу с теплоносителем определенной температуры, чистоты, загазованности. Нарушение этих показателей приводит к засорению и отказу системы.

ТП контролирует показатели входящей воды и выходящей. Потребитель получает жидкость оптимальной температуры под тем давлением, на которое рассчитана отопительная, вентиляционная, водопроводная системы. Если какие-то показатели изменяются на недопустимую величину, система контроля отключает подачу воды.

Здесь же происходит преобразование теплоносителя, например, конденсация пара и превращение в перегретую воду.

Центральный тепловой пункт

Принцип работы итп
Чтобы дома хорошо прогревались, установка должна быть в каждом здании

Особенность теплоузла – большое число подключенных потребителей. ЦТП обслуживает несколько домов, предприятие или даже целый микрорайон. Обычно его размещают в отдельном строении, но допускается установка в подвальном помещении, если его размеры это позволяют.

Такой вариант не слишком удобен для рядового потребителя – обитателя квартиры. ЦТП устанавливает одинаковую температуру теплоносителя, не учитывая, что длина трубопроводов неодинакова. Ближайшие здания, как правило, перегреваются, дальние – получают весьма прохладную воду. Во время профилактических и ремонтных работ без тепла остается сразу целый микрорайон.

Индивидуальный тепловой пункт

Принцип работы итп
ИТП имеет меньше габариты и может располагаться в подвале или отдельном строении

ИТП – это индивидуальный тепловой пункт. Он выполняет те же функции, что и ЦТП, но в меньшем объеме. Он подает теплоноситель в 1 здание или даже в одну его часть. Так как габариты его намного меньше, размещают теплоузел в подвале или в другом техническом помещении.

Модульный тепловой пункт

Тепловой узел блочный или модульный – это готовое заводское изделие. Блоки компактны, собраны и работают по одной схеме. Разместить их можно на самом маленьком участке. Монтируют блоки очень быстро: нужно только подсоединить внешние провода. По количеству потребителей модульный пункт может быть как индивидуальным, так и центральным.

Классификация систем теплоснабжения МКД по расположению источника тепла

По месту расположения источника тепловой энергии системы теплоснабжения делятся на

· Централизованные;

· Местные децентрализованные;

· Индивидуальные децентрализованные.

Централизованные системы теплоснабжения

В подобных системах теплоснабжения источником тепла могут быть:

· ТЭЦ (теплоэнергоцентрали);

· Котельные, работающие для одного или нескольких зданий.

Рис. 1. Принципиальная схема централизованной системы теплоснабжения

Контроль потребленной тепловой энергии в централизованной системе теплоснабжения производится с помощью узла учёта, который установлен на границе балансовой принадлежности тепловой сети. Часто для МКД граница расположена на вводе сети в дом.

Централизованная система теплоснабжения включает в себя:

· Трубопроводы отопления и ГВС (полимерные или металлические);

· Запорную и запорно-регулирующую арматуры;

· Отопительные приборы: радиаторы, конвекторы, регистры;

· Теплоизоляцию трубопроводов;

· Фильтры, грязевики, манометры, термометры;

· Узлы управления системой отопления и ГВС;

· Теплообменное оборудование;

· Насосное оборудование;

· Расширительные баки необходимого объема;

· Предохранительные клапаны;

· Различные датчики;

· Узел учета тепловой энергии;

· Систему подпитки и очистки воды;

· Щиты автоматики и электрические щиты.

Местные децентрализованные системы теплоснабжения

В данном типе систем теплоснабжение каждого здания происходит от отдельного источника – котельной.

Рис. 2. Принципиальная схема местной децентрализованная система теплоснабжения

В местной децентрализованной системе теплоснабжения узел учета на вводе в дом не устанавливается. Вместо него устанавливают узел учета потребленного газа на весь дом целиком.

Такая система состоит из двух частей:

· Инженерной системы здания (систем отопления и ГВС);

· Оборудования в котельной.

В состав инженерной системы дома входят:

· Трубопроводы отопления и горячего водоснабжения;

· Запорная и запорно-регулирующая арматуры;

· Отопительные приборы: радиаторы, конвекторы, регистры;

· Теплоизоляция трубопроводов;

· Фильтры, гидрострелки, грязевики, манометры, термометры;

· Узлы управления системой отопления и ГВС;

· Теплообменное оборудование;

· Насосное оборудование.

В состав оборудования котельной входят:

· Котел или группа котлов;

· Дымоход;

· Насосное оборудование;

· Расширительные баки необходимого объема;

· Предохранительные клапаны;

· Контрольно-измерительные приборы: манометры, термометры;

· Различные датчики;

· Узел учета газа;

· Система подпитки и очистки воды;

· Щиты автоматики и электрические щиты;

· Газовые трубопроводы и оборудование;

· Системы сигнализации и защиты.

Индивидуальные децентрализованные системы теплоснабжения

В индивидуальных децентрализованных системах теплоснабжения помещения или группа помещений (квартир) снабжаются теплом от отдельного источника – чаще всего котла. При этом узел учета потребленного газа устанавливается в каждой квартире.

Рис. 3. Принципиальная схема индивидуальной децентрализованной системы теплоснабжения

Индивидуальная децентрализованная система теплоснабжения состоит из:

· Настенного котла (газового или электрического);

· Полимерных (из полипропилена или металлопластика) или стальных трубопроводов;

· Отопительных приборов (радиаторов, конвекторов, регистров) с запорно-регулирующей арматурой;

· Теплоизоляции.

Что дают индивидуальные тепловые пункты

Для преодоления негативных характеристик центрального отопления используются индивидуальные тепловые пункты (ИТП). Их основные преимущества по сравнению с централизованными системами:

  • Снижение аварийности за счет уменьшения масштабов системы и более широких возможностей обслуживания.
  • Уменьшение расходов на теплоизоляцию и прочие материалы.
  • Снижение затрат на строительство и содержание трубопроводов.
  • Почти в 2 раза сокращаются потери тепла при транспортировке к потребителю.
  • Возможность настроить подачу тепла в зависимости от пожеланий потребителей.
  • Внедрение автоматических средств контроля теплоносителя позволяет снизить на 15-20 % затраты энергии, при сохранении заданных параметров системы.
  • Более прозрачный механизм оплаты, без всяких средних значений, платы за обслуживание километров трубопроводов и устаревшего оборудования.

Типы ИТП

Проектирование инженерных систем ИПТ осуществляется исходя из максимальной мощности оборудования. Этот же критерий служит основой для базовой классификации ИТП:

  • малые — до 40 кВт;
  • средние — до 50 кВт;
  • большие — до 2 МВт.

Первые два типа используются в частных домах и небольших коммерческих объектах (офисы, магазины). Третий тип ИТП применяется для многоквартирных домов и крупных промышленных объектов.

Литература

  • Соколов Е.Я. Теплофикация и тепловые сети: учебник для вузов. — 8-е изд., стереот. / Е.Я. Соколов. — М.: Издательский дом МЭИ, 2006. — 472 с.: ил.
  • СНиП 2.04.07-86 Тепловые сети (изд. 1994 с изменением 1 БСТ 3-94, изменением 2, принятым постановлением Госстроя России от 12.10.2001 N116 и исключением раздела 8 и приложений 12-19). Тепловые пункты.
  • СП 41-101-95 «Своды правил по проектированию и строительству. Проектирование тепловых пунктов».
Энергетика структура по продуктам и отраслям
Электроэнергетика : электроэнергия Традиционная Тепловые электростанции Конденсационная электростанция (КЭС) Теплоэлектроцентраль (ТЭЦ)
Гидроэнергетика Гидроэлектростанция (ГЭС) Гидроаккумулирующая электростанция (ГАЭС)
Атомная Атомная электростанция (АЭС) Плавучая атомная электростанция (ПАТЭС)

Альтернативная
Геотермальная

Геотермальные электростанции (ГеоТЭС)
Гидроэнергетика Малые гидроэлектростанции (МГЭС) Приливные электростанции (ПЭС) Волновые электростанции Осмотические электростанции
Ветроэнергетика Ветряные электростанции (ВЭС)
Солнечная Солнечные электростанции (СЭС)
Водородная Водородные электростанции Установки на топливных элементах
Биоэнергетика Биоэлектростанции (БиоТЭС)
Малая Дизельные электростанции Газопоршневые электростанции Газотурбинные установки малой мощности Бензиновые электростанции

Электрическая сеть
Электрические подстанции Линии электропередачи (ЛЭП) Опоры линий электропередачи

Теплоснабжение : теплоэнергия

Децентрализованное

Тепловая сеть

Централизованное теплоснабжение имеет ряд очевидных плюсов, равно как и минусов. Основная негативная черта централизованных систем — чрезвычайная громоздкость системы и отсутствие возможности подстроить параметры работы системы под конкретный дом. Не говоря уже о том, что проектирование инженерных систем подобного масштаба является крайне трудоемким процессом и не всегда позволяет достичь заданных параметров эффективности.

Альтернатива в регулировании ИТП

Последние несколько лет для регулирования расхода теплоносителя в ИТП начали применять комбинированные клапаны, сочетающие в одном корпусе регулятор перепада давления и регулирующий клапан.

Функционально можно представить комбинированный клапан как сопряжение между собой трех функциональных элементов (рис. 12): автоматического клапана-регулятора перепада давления (V2), регулирующего клапана (V1) и измерительной диафрагмы (V3).

Принцип работы итп Рис. 12. Принципиальная схема устройства комбинированного клапана

Автоматический клапан-регулятор перепада давления (V2) оснащен встроенным мембранным модулем, посредством которого осуществляется поддержание заданного перепада давления P1-P2 на участке между встроенной измерительной диафрагмой переменного сечения (V3) и регулирующим клапаном (V1). Таким образом осуществляется ограничение и поддержание на заданном уровне расхода теплоносителя через клапан. Для автоматического регулирования проходного сечения клапана (V1) на нем устанавливается электрический привод.

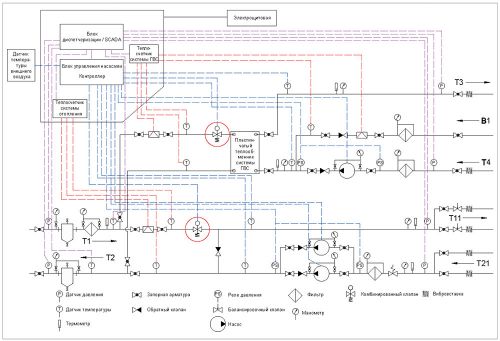

Принцип работы итп Рис. 13 а. Схема с зависимым присоединением системы отопления к внешней сети с применением комбинированного клапана

Регуляторы расхода и температуры успешно применяются в схемах с зависимым (рис. 13 а, 13 б) и независимым подключением потребителей к тепловым сетям, заменяя собой два отдельных устройства — регулятор перепада давления и регулирующий клапан с электроприводом.

Принцип работы итп Рис. 13 б. Схема с зависимым присоединением системы отопления к внешней сети с применением комбинированного клапана

В случае его применения в ИТП комбинированный клапан располагается вместо регулятора перепада давления и регулирующего клапан с электроприводом.

Проектирование ИТП

Допускается выполнять в одну стадию («Рабочая документация»). Проект ИТП должен содержать (в соответствии с ГОСТ Р 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации»):

  1. Обложку

  2. Титульный лист

  3. Ведомость чертежей основного комплекта

  4. Ведомость ссылочных и прилагаемых документов

  5. Лист (листы) общих данных по проекту. На первом листе общих данных необходимо наличие записи за подписью главного инженера проекта (или технического директора проектной организации) следующего содержания:

«Проект разработан в соответствии с требованиями нормативных документов, действующих на территории РФ и обеспечивает безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий. Оборудование, применяемое в проекте, разрешено к применению на территории РФ и соответствует требованиям действующих стандартов и законодательства РФ».

Общие данные также должны содержать:

    1. Рекомендации по обслуживанию ИТП

    2. Краткое описание мероприятий по энергосбережению, снижению уровня шума и вибрации, указания по технике безопасности при монтаже и обслуживании ИТП

    3. Краткое описание работы ИТП (в т.ч. данные о средствах автоматизации, диспетчеризации (при наличии) и объемно-планировочных решениях)

    4. Сводку об исходных данных для проектирования – краткие характеристики теплоносителя в точке подключения и систем теплопотребления

    5. Основания для разработки проекта (ссылки на ТУ, ТЗ, проекты внутренних систем теплопотребления или их паспорта, и другие)

  1. Принципиальную схему ИТП.

В случае применения блочно-модульного ИТП, имеющего Сертификат соответствия требованиям технического регламента РФ и/или ТС, как изделие заводской готовности (БИТП), на схеме следует указывать границу поставки БИТП.

  1. Монтажные чертежи ИТП

В случае применения БИТП допускается выполнение упрощенных монтажных чертежей с отображением на планах и разрезах оборудования, не входящего в состав БИТП, а самого БИТП – в виде прямоугольника с габаритами, предоставляемыми заводом-изготовителем.

  1. Схему автоматизации ИТП

  2. Принципиальные электрические схемы (если ИТП не является БИТП)

  3. Схему внешних проводок

  4. Технический паспорт проектируемого ИТП по форме, рекомендуемой действующей нормативно-технической документацией. В случае применения БИТП допускается использовать таблицы технических характеристик (технические спецификации), предоставляемые компанией-изготовителем

  5. Спецификации оборудования, изделий и материалов в соответствии с действующей нормативно-технической документацией

  6. Диаграммы характеристик подобранных насосов

  7. Листы расчета теплообменников (при их применении)

  8. При применении БИТП — таблицу технических характеристик основного оборудования БИТП для расчетных режимов работы

  9. Гидравлической расчет тепловой сети от точки подключения до ИТП (при необходимости его выполнения)

  10. Ситуационный план объекта с относительным расположением помещения ИТП в здании

  11. Паспорта систем теплопотребления

  12. Свидетельство СРО на выполнение проектных работ соответствующей специализации

  13. Подтверждение соответствия требованиям Технических регламентов (Таможенного союза, РФ) на основное применяемое оборудование (на БИТП, в случае его применения, а также/или на не входящие в его состав регулирующие клапаны, насосы, теплообменники).

  14. Другую документацию на усмотрение проектной организации и по согласованию с заказчиком

Документацию по п.11-п.21 рекомендуется относить к разделу «Прилагаемые документы».

Проект ИТП должен пройти согласование у заказчика (представителя технадзора заказчика) и в ТСО, о чем свидетельствуют печати организации на титульном листе проекта и принципиальной схеме ИТП. Процедура согласования может устанавливаться договором между заказчиком (или уполномоченной от его имени организацией, в том числе подрядчиком) и ТСО.

По согласованию заказчика (подрядчика) и экспертной организации, проект ИТП на первичное рассмотрение может передаваться в электронном виде с предоставлением бумажных экземпляров в требуемом количестве по факту согласования. Сопроводительное письмо на бумажном носителе при этом является обязательным для разрешения возможных конфликтных ситуаций впоследствии. Форму передачи проекта ИТП на рассмотрение и согласование в ТСО рекомендуется отражать в ТУ, заказчику и в другие экспертизы – в ТЗ.

Подрядчик, в любом случае, должен быть уведомлен о порядке и сроках рассмотрения проекта всеми согласующими организациями до заключения договора на проектирование и начала проектных работ.

Требования по обеспечению энергоэффективности тепловых сетей

Основные требования по обеспечению энергоэффективности тепловых сетей приведены в разделе 17 СП 124.13330.2012 Тепловые сети. Актуализированная редакция СНиП 41-02-2003.

Энергоэффективность тепловых сетей — это отношение тепловой энергии, полученной всеми потребителями (на входных отключающих устройствах), к тепловой энергии, выданной от источника (на выходных отключающих устройствах) (п.17.1 СП 124.13330.2012).

Согласно п.17.2 СП 124.13330.2012 энергоэффективность тепловых сетей характеризуется следующими показателями:

  • потери и затраты теплоносителя в процессе передачи и распределения тепловой энергии;
  • потери тепловой энергии, обусловленные потерями теплоносителя;
  • потери тепловой энергии теплопередачей через изоляционные конструкции трубопроводов тепловых сетей;
  • объем подпитки тепловых сетей;
  • расход тепловой энергии (тепловой поток) в тепловой сети;
  • температура теплоносителя в подающем трубопроводе тепловой сети на источнике тепла;
  • температура теплоносителя в обратном трубопроводе тепловой сети на источнике тепла;
  • расход теплоносителя в подающем трубопроводе тепловой сети;
  • затраты электроэнергии на передачу тепловой энергии, включая затраты насосными группами источников теплоснабжения;
  • удельные затраты электроэнергии на передачу тепловой энергии, включая затраты насосными группами источников теплоснабжения.

Обеспечить энергоэффективность тепловых сетей можно за счет разработки схем теплоснабжения, в том числе реализации следующих схемных мероприятий: (п.17.3):

  • оптимизации гидравлических режимов;
  • оптимизации диаметров тепловых сетей;
  • оптимизации температуры теплоносителя;
  • гидравлической балансировки теплосетей.

Энергосберегающих мероприятий при проектировании изоляции на тепловых сетях (п.17.4) при разработке ПД (проектной документации):

  • применение изоляции трубопроводов с низким коэффициентом теплопроводности;
  • применение конструкций тепловой изоляции, исключающей ее деформацию и сползание теплоизоляционного слоя в процессе эксплуатации. В составе теплоизоляционных конструкций оборудования и трубопроводов следует предусматривать опорные элементы и разгружающие устройства, обеспечивающие механическую прочность и эксплуатационную надежность конструкций.

При применении предизолированных трубопроводов с ППУ-изоляцией обязательно использование системы оперативно-дистанционного контроля.

Согласно п.17.6 при проектировании тепловых сетей срок службы трубопроводов принимать не менее 30 лет.

В соответствии с п.17.7 для снижения потерь теплоносителя в качестве запорной арматуры, как правило, применять шаровые краны; при использовании осевых компенсаторов предпочтение отдавать сильфонным компенсаторам, взамен сальниковых.

В проектной документации следует предусматривать мероприятия по защите трубопроводов от отложений, внутренней и наружной коррозии за счет применения (п.17.8):

  • катодной защиты;
  • электродренажной защиты;
  • протекторатной защиты;
  • противоточного натрий-катионирования подпиточной воды теплосети;
  • высокоэффективных карбоксильных катионитов в схемах водород-катионирования;
  • мембранных технологий;
  • ингибиторов коррозии и солеотложений;
  • поверхностно-активных веществ;
  • устройств для удаления механических примесей из сетевой воды;
  • устройств для удаления из подпиточной воды кислорода и углекислого газа;

Согласно п.17.9 для насосного оборудования следует предусматривать установку частотно-регулируемого привода.

Оборудование центрального теплового пункта

ЦТП оборудуются различными приборами и агрегатами. В зданиях тепловых пунктов монтируется запорно-регулирующая арматура, насосы ГВС и отопительные насосы, приборы контроля и автоматики (регуляторы температуры, регуляторы давления), водо-водяные подогреватели и прочие приборы.

Помимо рабочих насосов отопления и ГВС обязательно должны присутствовать резервные насосы. Схема работы всего оборудования в ЦТП продумывается таким образом, что работа не прекращается даже в аварийных ситуациях. При длительном выключении электроэнергии или в случае возникновения чрезвычайных происшествий жители не останутся надолго без горячей воды и отопления. В этом случае будут задействованы аварийные линии подачи теплоносителя.

К обслуживанию оборудования, непосредственно связанного с тепловыми сетями, допускаются только квалифицированные работники.

Центральный тепловой пункт блочного типа будет иметь надежное оборудование. Причина и отличия от пресловутого ЦТП? Пункты тепловые западного производителя почти не имеет никаких запасных элементов. Как правило, подобные тепловые пункты укомплектованные паянными теплообменниками, что как минимум в полтора, а то и два раза дешевле, чем разборные

Но важно сказать, что тепловые центральные пункты такого типа будут обладать сравнительно небольшой массой и габаритов. Элементы ИТП очищают химическим путем – собственно, это главная причина, по которой такие теплообменники способны прослужить около десятилетия

Руководство по монтажу центрального теплового пункта

Кроме самого составления проекта центрального теплового пункта в проектной документации должна находиться и пояснительная записка, которая содержит указания монтажникам по использованию различных технологий при проведении монтажа теплового пункта, указывается в этом документе последовательность работ, вид инструментов и др.

Пояснительная записка это документ, составлением которого заканчивается проектирование ЦТП, и которым обязательно должны руководствоваться монтажники при монтажных работах

Неукоснительное следование рекомендациям, записанным в этом важном документе, будет гарантировать нормальное функционирование оборудования центрального теплового пункта в соответствии с предусмотренными расчетными характеристиками

Проектирование ЦТП предусматривает также разработку предписаний по текущему и сервисному обслуживанию оборудования ЦТП. Тщательная разработка этой части проектной документации позволяет продлить срок эксплуатации оборудования, а также повысить безопасность его использования.

Центральный тепловой пункт — монтаж

При монтаже ЦТП проводятся неизменные определенные этапы выполняемых работ. Первым делом составляется проект. В нем учитываются основные особенности функционирования ЦТП, такие, как количество обслуживаемой площади, расстояние для прокладки труб, соответственно минимальная мощность будущей котельной. После проводится углубленный анализ проекта и поставляемой с ним технической документации для исключения всех возможных ошибок и неточностей для обеспечения нормальной функциональности монтируемых ЦТП длительное время. Составляется смета, потом закупается все необходимое оборудование. Следующим шагом является монтаж теплотрассы. Он содержит в себе непосредственно прокладку трубопровода и установку оборудования.

Что такое тепловой пункт?

Тепловой пункт — это специальное помещение, где расположен комплекс технических устройств, являющихся элементами тепловых энергоустановок. Благодаря этим элементам обеспечивается присоединение энергоустановок к теплосети, работоспособность, возможность управления разными режимами теплопотребления, регулирование, трансформацию параметров носителя тепла, а также распределение теплоносителя согласно типам потребления.

Что предлагают власти?

Власти Москвы активно сотрудничают с Московской объединенной энергетической компанией и уже сделали некоторые шаги на пути к освобождению участков, занимаемых ЦТП. Решение достаточно интересное — при реконструкции ЦТП уберут под землю, что пополнит столицу дополнительным объемом нежилых площадей. Ожидается, что это не только обеспечит предпринимателей коммерческими площадями, но снизит нагрузку на транспортные артерии столицы. Бытовые услуги «шаговой доступности» станут более доступными. Вполне возможно, что в недалеком будущем такие изменения коснутся и Санкт-Петербурга.

P.S. (на заметку)

С увеличением мощности Санкт-Петербургской теплосети происходило и увеличение размеров ЦТП. Некоторые из них представляют собой весьма внушительные сооружения и по высоте равны двухэтажному дому.

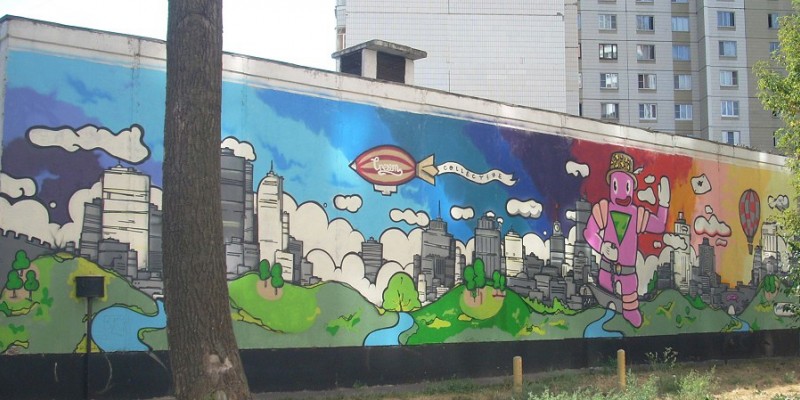

С помощью граффити тепловые пункты легко можно превратить из унылых зданий, навевающих тоску, в мини-галерею с забавными картинами, которая станет украшением двора.

Принцип работы итп

Принцип работы итп

Принцип работы итп

Что такое элеваторный узел?

Элеваторный узел системы отопления – это устройство определенного типа, выполняющее функции инжекционного или водоструйного насоса. Основные задачи – повышение давления внутри отопительной системы, увеличение прокачки теплоносителя по сети, повышение роста объема.

Прочный тепловой узел может транспортировать значительно перегретый теплоноситель, что выгодно с экономической стороны. Например, одна тонна воды, нагретая до +150 С, содержит намного больше тепловой энергии, чем тот же объем с показателями +90 С. Применение теплового узла обеспечивает быстрое перемещение носителя по системе, при этом без обращения жидкой субстанции в пар – свойство объясняется постоянно поддерживаемым давлением, которое удерживает носитель в агрегатном жидком состоянии.

Принцип работы и схема узла

Алгоритм работы элеваторной перемычки:

  1. Нагретый теплоноситель проходит через патрубок в направлении сопла, затем под давлением течение ускоряется и запускается эффект водоструйного насоса. Поэтому пока вода проходит через сопло, обеспечивается циркуляция носителя в системе.
  2. В момент прохода жидкости через смесительную камеру уровень напора снижается до нормального и струя, попадая в диффузор, обеспечивает разрежение в камере смешивания. По эффекту эжекции теплоноситель с повышенным показателем давления увлекает через перемычку воду, которая возвращается из сети отопления.
  3. Перемешивание охлажденного и нагретого потока происходит в камере элеватора отопления, поэтому при выходе из диффузора температура потока снижается до +95 С.

Рассмотрев, что такое тепловой узел в многоквартирном доме, принцип работы элеватора, следует знать, что для нормальной функциональности агрегата важно обеспечить должный перепад давлений в магистрали и обратной линии. Разница показателей нужна для преодоления гидравлического сопротивления отопительной системы в доме и самого прибора

Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами. Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:

  • левый патрубок выглядит как сопло, сужающееся до расчетного диаметра;
  • сразу за соплом находится цилиндр смесительной камеры;
  • присоединение обратной магистрали достигается за счет нижнего патрубка;
  • патрубок справа представляет собой диффузор с расширением, который направляет горячую воду в отопительную систему.

Подробная схема элеваторного узла отопления необходима при подключении системы. Соединение осуществляется так: левый патрубок – к подающей магистрали центральной сети, нижний – к трубопроводу с подачей обратного потока. Отсекающие задвижки нужно ставить с обеих сторон, дополняя их сетчатым фильтром, который нужен для отсеивания крупных частиц и вкраплений. Также конструкция теплового пункта дополняется манометрами, термометрами и счетчиками учета тепла.

Преимущества и недостатки теплового узла

Несмотря на моральную устарелость оборудования, простота конструкции и невысокая стоимость объясняют востребованность элеватора отопления. Прибор не нужно подключать к электросети, он работает энергонезависимо. Многие пользователи утверждают, что схема нерациональна и при низком КПД (до 30%) прибора, следует снизить нагрев теплоносителя, отказавшись от узла.

Но если убрать элеватор отопления, то диаметр труб магистрали придется значительно увеличить, чтобы обеспечить нормальное течение теплоносителя с пониженной температурой, а это приведет к дополнительным расходам. Поэтому отказываться от струйного насоса преждевременно.

К недостаткам относят невозможность управления температурой воды, но при использовании приборов с регулировкой диаметра сопла минус нивелируется. Регулировка сопла поможет управлять скоростью подаваемого теплоносителя, изменять параметры разрежения в камере смесителя и, как следствие, контролировать температуру подачи воды.

Пора избавляться от ЦТП?

В последние годы много говорят о несовершенстве системы теплоснабжения Санкт-Петербурга и России в целом — о больших потерях воды и тепла в разводящих тепловых сетях, о невысокой эффективности установленного оборудования. Даже возникают «революционные» предложения снести существующие ЦТП и построить ИТП в каждом отапливаемом здании. Но стоит ли игра свеч? Стоит ли менять сложившуюся систему тепловодоснабжения? Сократит ли это расход энергоресурсов, и если да, то насколько?

Во многих странах Европы ликвидация ЦТП — это уже свершившийся факт. И есть еще один весомый аргумент в пользу ИТП — земельные участки, занимаемые ЦТП, можно использовать для строительства предприятий торговли и офисных помещений. Подобная реконструкция теплового хозяйства крайне выгодна серьезным инвесторам, вкладывающим средства в городскую недвижимость.

admin
Оцените автора
( Пока оценок нет )
Добавить комментарий
