Что такое селективность защиты?

Подробный обзор

Принцип селективности для выбора автоматических выключателей и УЗО

Это свойство еще именуют избирательностью. Селективность позволяет надежно эксплуатировать электрохозяйство благодаря правильному подбору защитных устройств. Для любой электрической схемы применяется иерархия автоматов защиты, разделяющие электропроводку с потребителями на определенные участки — электрические цепи, даже когда ток идет от источника к потребителю напрямую, минуя промежуточные звенья. Неисправность в этой самой простой схеме может возникнуть внутри:

  • генератора;
  • приемника;
  • или соединительных проводов.

Каждый из этих случаев требует своего технического решения, которое позволит быстрыми способами надежно выявить и локализовать поврежденный участок.

Селективность определяет правила установки и совместимости защит. Для этого вся система электроснабжения разбивается на отдельные составные участки, делится на зоны с включением в них отключающих аппаратов, реагирующих на появление неисправностей.

Виды селективности

Избирательность бывает:

  • абсолютная;
  • относительная.

Принцип абсолютной селективности подразумевает отключение возникающих повреждений исключительно в своей зоне. Защиты, выполненные по относительному принципу, реагируют на неисправности своего и соседних участков. Они могут сработать по любому пусковому фактору. Поэтому для исключения ложных отключений их наделяют дополнительными функциями:

  • величиной выдержки времени на срабатывание;
  • уставками по току, напряжению, частоте, электрическому сопротивлению, направлению мощности или другим параметрам сети.

Как правильно рассчитать селективность

Чаще всего защитными устройствами выступают обыкновенные автоматические выключатели. Их селективность обеспечивается с помощью верного выбора и настроек параметров. Принцип работы таких выключателей обусловлен соблюдением следующих условий:

  • Iс.о.послед ≥ Kн.о. I к.пред., где: Iс.о.послед — ток, при котором вступает в действие защита; I к.пред. — ток короткого замыкания в конце зоны действия защиты;
  • Kн.о. — коэффициент надёжности, зависящий от параметров.

Определить селективность при управлении аппаратами по времени можно при помощи следующей формулы: tс.о.послед ≥ tк.пред.+ ∆t, где: tс.о.послед и tк.пред. — временные интервалы, через которые срабатывают отсечки автоматов в зависимости от близости к источнику питания; ∆t — временная ступень селективности.

Таблица селективности

Ниже представлена таблица селективности для автоматических выключателей. Расчет селективности автоматических выключателей можно осуществить с помощью онлайн-калькулятора. Вручную просчитывать лучше только опытному электрику, который и будет подключать предохранители.

Таблица селективности

Безопасная проводка не может работать без избирательности автоматов. Благодаря этой статье можно грамотно подобрать устройства для создания защиты. Для безопасного подключения рекомендуется обращаться к мастерам.

Селективность по току

Этот вид селективной защиты устанавливается в каждой электрической цепи в её начале. Если в электрической сети, состоящей из этих цепей, происходит короткое замыкание. ток увеличивается соответственно её импедансу. При этом индуктивность ограничивает скорость нарастания тока и существует некоторая минимальная величина его. Эта величина и является порогом срабатывания защиты.

При этом защитные устройства могут сработать и при несколько меньших значениях силы тока, если это необходимо. Но величина тока срабатывания должна находиться в диапазоне значений силы тока, которое будет больше чем при коротком замыкании за пределами области покрытия защиты. Пример токовой защиты цепи с трансформатором, подключенным между кабельными линиями электропередачи, показан на изображении ниже:

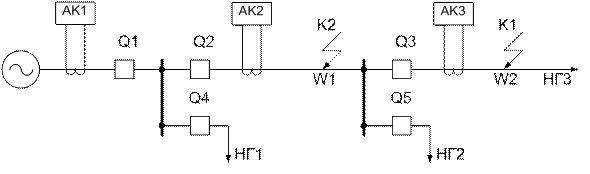

Что такое селективность защиты?

Преимуществом избирательности по току является возможность реагирования только на повреждения внутри защищаемой области и в привязке к потребителю, исключая аварии вне защищаемой области. Отличается быстротой срабатывания, небольшой стоимостью и схемотехнической простотой. В этом её преимущество. Недостатком является сложность настройки избирательности последовательно установленных устройств защиты при их расположении в соседних областях из-за похожести параметров процессов, определяемых аварийными ситуациями.

Карта селективности защиты

Идеальных вариантов обеспечения питания не бывает. Разные режимы нагрузки подразумевают различные аварийные ситуации. Именно карта селективности позволяет увидеть работу релейной защиты виртуально. Моделируя проект на бумаге, инженеры могут убедиться, что во всех режимах защита может работать правильно. Для разветвленных схем характерно наличие защитных устройств с различными времятоковыми характеристиками. Для примера возьмем любой автомат и определим его, как «нашу защиту».

Остальные устройства на схеме назовем смежными. Главный принцип правильной организации — времятоковые характеристики всех устройств не должны пересекаться на одном линейном уровне. Если провести временную линию в качестве оси координат, то между ступенями селективности должен быть разрыв. Увидеть это можно только на графиках. Это и есть карта селективности: на нем совмещены характеристики смежных защит.

Для построения карт лучше использовать специальные компьютерные программы. Хотя профессиональные инженеры легко строят графики карандашом. После выстраивания всех параметрических кривых, график проверяется на их пересечение. При возникновении такой ситуации, проверяется критичность: возможно, ничего менять не потребуется. Если линии электропитания не находятся в зависимости друг от друга, разведение ничего не меняет.

В остальных случаях необходимо обеспечить временную разницу по оси времени не менее 0.25 секунды.

Кроме того, даже если пересекаются селективности по времени срабатывания, разведение может быть организовано по разнице тока отсечки. Как правило, используются оба способа, это можно учитывать в построении карты, а можно оставить на практическом уровне.

Значение и основные задачи селективной защиты

Безопасная эксплуатация и стабильная работа электроустановок — это те задачи, которые возложены на избирательную защиту. Она мгновенно вычисляет и отсекает поврежденную зону без прекращения подачи питания на исправные участки. Селективность снижает нагрузки на установку, уменьшает последствия КЗ.

При отлаженной работе автоматических выключателей по максимуму удовлетворяются запросы, относительно обеспечения бесперебойного электроснабжения и как следствие, технологического процесса.

Когда автоматическое оборудование, осуществляющее размыкание, в результате КЗ окажется неисправным, благодаря селективности потребители получат нормальное питание.

Правило, утверждающее, что величина тока, проходящего через все распредвыключатели, установленные за вводным автоматом, меньше обозначенного тока последнего, является основой селективной защиты.

В сумме эти номиналы могут быть и больше, но каждый отдельный обязательно хотя бы на шаг ниже вводного. Так, если на вводе установлен 50-амперный автомат, то следующим за ним устанавливают выключатель, с номиналом по току в 40 А.

Автоматический выключатель состоит из следующих элементов: рычага (1), клемм винтовых (2), контактов подвижного и неподвижного(3, 4), биметаллической пластины (5), винта регулировочного (6), соленоида (7), решетки дугогасительной (8), защелки (9)

При помощи рычажка как включают, так и выключают впуск тока на клеммы. К клеммам подводят и фиксируют контакты. Подвижный контакт с пружиной служит для быстрого размыкания, а связь цепи с ним выполнена через неподвижный контакт.

Расцепление, в случае перекрытия током своего порогового значения, происходит за счет нагрева и изгиба биметаллической пластины, а также соленоида.

Токи срабатывания настраивают при помощи регулировочного винта. С целью предотвращения появления электродуги во время размыкания контактов, введен в схему такой элемент, как дугогасительная решетка. Для фиксации корпуса автомата существует защелка.

Избирательность, как особенность релейной защиты — это умение обнаруживать неисправный узел системы и отсекать его от действующей части ЭЭС.

Здесь приведена схема щита, наглядно показывающая, как распределяется нагрузка по квартире. Перед установкой автомата нужно выполнить расчет суммарной мощности оборудования, которое будет подключено к нему

Селективность автоматов — это их свойство работать поочередно. Если этот принцип нарушен, будут греться и автоматические выключатели, и электропроводка.

В результате может возникнуть КЗ на линии, перегорание плавких контактов, изоляции. Все это приведет к выходу из строя электроприборов и пожару.

Допустим, на длинной линии электропередач возникла аварийная ситуация. Согласно главному правилу селективности первым срабатывает автомат ближайший к месту повреждения.

Если в обычной квартире в розетке происходит короткое замыкание, на щитке срабатывать должна защита линии, частью которой эта розетка является. Если этого не произошло, наступает очередь автоматического выключателя на щиток, и только за ним — вводного.

Карта селективности и правила ее создания

Для обеспечения предельно высокого уровня защиты выключателей, потребуется карта селективности или её визуальное изображение. Карта является своеобразной схемой, которая отображает все комплексы параметров тока в электросети.

Чтобы создать правильную карту селективности, нужно придерживаться следующих положений:

  • электрические установки нужно подсоединять к единому источнику питания;
  • необходимо правильно выбрать масштаб, чтобы все расчетные точки поместились на ней;
  • кроме качеств автоматов, следует обозначить максимальные и минимальные значения КЗ в точках системы.

Схема утверждённого образца, на которой нанесены все токовые параметры защитных аппаратов и устройств, с указанием общего источника питания, выполняется в удобном для просмотра масштабе. Это карта селективности. Она обеспечивает максимальное применение защитных качеств автоматических выключателей. Все процессы, возможные при эксплуатации, отображены на ней графически.

На карту в обязательном порядке наносятся:

  • места важных расчётных точек;
  • защитные характеристики автоматов и возможных КЗ, при этом указаны их min и max значения.

Данная карта служит основанием для составления таблицы по выбору защитных аппаратов. Кроме того, карта позволяет оценивать общую защитную селективность и даёт полную информацию о согласованных между собой уставках всех автоматов.

Построение карты выполнено по осям. Ось абсцисс представляет токовые значения, на ось ординат наносятся временные значения.

К сведению. На ось могут наноситься и другие разновидности характеристик. Каждая схема включает в себя параметры двух-трёх автоматов. Построение таких карт можно выполнить при помощи компьютерной программы.

Что такое селективность защиты?

Пример карты селективности, выполненной при помощи программы

Грамотно выполненная селективная защита позволяет сохранить оборудование. При отключении конкретного участка она допускает выполнить обратное включение питания автоматическим включением резерва (АВР) и свести к минимуму простой оборудования и перерывы в подаче электроэнергии потребителям.

Функции и задачи селективности

Основной задачей селективной защиты является функция обеспечения стабильной работы и безопасной эксплуатации электроустановок. При возникновении аварийных ситуаций, поврежденный участок определяется практически мгновенно и сразу же отключается, не нарушая работу исправных мест. За счет селективности значительно снижается нагрузка на электроустановки, уменьшаются негативные последствия от действия короткого замыкания.

Четкая и слаженная работа защитных автоматических устройств максимально обеспечивает требования, предъявляемые к бесперебойному электроснабжению. В результате, селективность автоматического выключателя сохраняет непрерывность всех технологических процессов с участием электроустановок. Отключенные участки никак не влияют на их стабильную работу.

Основное правило устройства селективной защиты предполагает установку автоматов с номинальным током, более низким, чем у вводного устройства. Суммарно они могут превышать номинал группового автомата, но по отдельности каждый из них должен быть хотя-бы на одну ступень ниже. То есть, при установке вводного устройства на 50 А, следующий прибор на линии будет иметь номинал не выше 40 А. Первым всегда срабатывает автомат, ближе всего расположенный от места повреждения.

Селективность автоматов обеспечивается их конструкцией. Включение и отключение питания выполняется специальным рычажком. Неподвижные контакты соединяются с клеммами, к которым, в свою очередь, подключаются проводники. Быстрое размыкание осуществляется с помощью подвижного контакта, соединенного с пружиной. Расцепление обеспечивается биметаллической пластиной, изгибающейся после нагрева в случае превышения током своего предельно допустимого значения.

Для настройки токов срабатывания имеется регулировочный винт. В совокупности все элементы способствуют быстрому определению неисправного участка и отсечению его от работоспособных частей.

Основным принципом селективности считается поочередное срабатывание защитной аппаратуры. В случае отступлений от норм, произойдет перегрев не только автоматов, но и электропроводки. В результате, возникают аварийные ситуации с серьезными негативными последствиями.

Понятие селективности. Методы обеспечения селективности

Выбор системы защиты электроустановки является важным аспектом как для обеспечения экономичной и технически правильной эксплуатации всей установки, так и для сведения к минимуму последствий, вызванных ненормальными условиями эксплуатации или текущими неисправностями.

В рамках данной статьи исследуется согласование различных устройств, предназначенных для защиты частей установки или конкретных компонентов, с целью:

  • обеспечения безопасности установки и персонала во всех случаях;
  • быстрого определения и отключения зоны, в которой возникла проблемная ситуация, без проведения общих отключений, которые прекращают подачу электроэнергии в зоны нормальной работы установки;
  • снижения нагрузки на элементы и предупреждение повреждений в зоне неисправности;
  • обеспечения непрерывности электроснабжения надлежащего качества;
  • предоставления персоналу, отвечающему за системное техобслуживание и управление, информации, которая необходима для скорейшего восстановления эксплуатации остальной части электросети с минимальным вмешательством;
  • достижения оптимального согласования факторов надежности, простоты эксплуатации и экономической эффективности.

Что такое селективность защиты?

Виды селективных схем подключения

Защитная аппаратура по селективности подразделяется на несколько видов. К таковым относятся следующие виды защит:

  • полная;
  • частичная;
  • токовая;
  • временная;
  • времятоковая;
  • энергетическая.

На каждом из них нужно остановиться отдельно.

Защита полная и частичная

При такой защищённости цепи подразумевается последовательное подключение аппаратов. В случае возникновения сверхтока сработает тот автомат, который ближе всего к месту повреждения.

Важно! Частичная избирательная защита отличается от полной селективности тем, что срабатывает лишь до установленного значения сверхтока

Токовый тип селективности

Выстраивая в убывающем порядке величины токов от источника к нагрузке, обеспечивают работу токовой избирательности. Главной мерой здесь является предельное значение токовой метки.

Например, начиная от источника питания или ввода, автоматические выключатели устанавливают в последовательности: 25А, 16А, 10А. Все автоматы могут иметь одинаковое время на срабатывание.

Важно! Между автоматами должно быть высокое сопротивление цепи. Тогда они будут иметь эффективную избирательность. Повышают сопротивление путём увеличения протяжённости линии, включения участков с проводом меньшего диаметра или вставкой трансформаторной обмотки

Повышают сопротивление путём увеличения протяжённости линии, включения участков с проводом меньшего диаметра или вставкой трансформаторной обмотки.

Токовая селективность

Временная и времятоковая селективность

Что значит селективная защита по времени? Особенностью такого построения схемы релейной защиты является привязка ко времени срабатывания каждого защитного элемента. Автоматические выключатели обладают одинаковыми токовыми параметрами, но имеют разную выдержку времени при срабатывании. Время срабатывания увеличивается по мере удаления от нагрузки. К примеру, самый ближний рассчитан на срабатывание после 0,2 с. В случае его отказа через 0,5 с. должен сработать второй. Работа третьего автоматического выключателя рассчитана через 1 секунду в случае несрабатывания первых двух.

Временная избирательность

Очень сложной считается времятоковая избирательность. Чтобы её организовать, необходимо выбирать приборы групп: A, B, C, D. У группы А наивысшая защита (применяется в электроцепях). Каждая из этих групп имеет индивидуальную реакцию на величину электрического тока и временную задержку.

Энергетическая селективность автоматов

Такая защита обусловлена свойствами выключателей, которые заложены производителем. Быстрое срабатывание – до того, как токи КЗ достигли максимума. Счёт идёт на миллисекунды, согласовать такую избирательность очень сложно.

Энергетическая селективность

Что такое зонная селективность

Определение данного покрытия избирательной защитой сети связано с особенностью её построения. Это достаточно дорогой и сложный способ. В результате обработки сигналов, поступающих от каждого выключателя, определяется зона повреждения, и отключение происходит только в ней.

Информация. Для обустройства такой защиты требуется дополнительное питание. Сигнал от каждого выключателя подаётся в контрольный центр. Отключения производятся электронными расцепителями.

Такие схемы рациональнее всего использовать на промышленных предприятиях, где системы обладают высокими значениями токов КЗ и значительными рабочими токами.

Пример и график зонной избирательности

Принцип селективности

При проектировании схем на объектах с различным оборудованием в электрике обязательно учитываются вопросы, обеспечивающие безопасность эксплуатации электроустановок. Все устанавливаемые элементы защиты имеют определенные технические характеристики и не являются универсальными для различных аварийных ситуаций.

Селективность переводится на русский язык как избирательность, правильно выбранные технические характеристики элементов защиты для конкретного участка цепи обеспечивает надежную безаварийную эксплуатацию. Электрическую цепь на любом объекте разделяют на участки, где устанавливаются автоматические выключатели определенной категории, с соответствующими характеристиками.

Для наглядности работы селективных схем защиты рассмотрим цепи, где ток проходит от источника питания напрямую к потребителю (нагрузке). В этом случае неисправность, короткое замыкание, утечка тока через изоляционный слой и другие причины могут возникнуть в разных местах:

  • На отдельных элементах оборудования нагрузки;
  • В проводке электропитания на разных участках по всей длине;
  • В распределительных щитах, трансформаторных подстанциях;
  • На генераторе, вырабатывающем электрический ток.

Для каждого перечисленного места, где возникает неисправность, чтобы своевременно отключить электрооборудование и предотвратить выгорание отдельных элементов, надо установить автоматы защиты с соответствующими характеристиками. Для эффективности работы все элементы защиты должны быть согласованы между собой.

Карта селективности трехступенчатой времятоковой защиты

На диаграмме по вертикальной оси указано время в секундах, по горизонтальной оси – величина тока нагрузки. Зелеными точками отмечены значения характеристик, которым должны соответствовать защитные автоматические выключатели на каждой ступени.

Избирательность для электросети отдельного объекта можно разделить на два вида:

  • Абсолютная – когда отключается конкретный участок цепи с элементами оборудования, где возникает неисправность;
  • Относительная – при этом виде избирательной системы отключение может произойти на нескольких направлениях сети с различным оборудованием, независимо от того, на каком из участков возникла неисправность. Особенно это актуально в схемах с мощными электродвигателями, где большие пусковые токи.

Для исключения ложных срабатываний устанавливаются дополнительные опции:

  • Для каждого элемента нагрузки защита имеет задержку по времени на отключение;
  • Устанавливается величина тока срабатывания;
  • Величина напряжения;
  • Температура;
  • Частота, сопротивление и другие параметры, в зависимости от параметров сети и типа оборудования нагрузки.

Методы построения и виды систем селективной защиты

На основе перечисленных принципов выделяют основные методы и виды проектирования систем селективной защиты.

Селективность по току

В сеть последовательно устанавливаются автоматические выключатели с различными порогами срабатывания по току.

Принцип построения селективности по току

Примером может быть сеть обычной квартиры или частного дома, когда в РЩ устанавливается вводной автомат на 25А, после него промежуточный на 16А. На розеточные осветительные группы или бытовые приборы с отдельной линией ставят автоматы с пределом срабатывания в 10А. При этом временные и другие пороги срабатывания у этих защитных выключателей могут быть одинаковыми или различаться в зависимости от характера нагрузки.

Схема селективной защиты по току

Селективность по временному интервалу срабатывания защиты

В этом случае построение защиты осуществляется по тому же принципу, как с токовой защитой, только определяющим параметром по селективности является время срабатывания автоматических выключателей при достижении порогового значения токов.

Схема селективной защиты по времени

Вводной автомат в распределительном щите ставится на интервал срабатывания в 1 секунду, промежуточный выключатель имеет интервал 0,5 секунды, а перед самой нагрузкой – автоматы с интервалом срабатывания 0,1 сек.

  • Времятоковая защита – это совокупность элементов с учетом пороговых значений срабатывания по току и времени, практически комбинированный вариант селекции параметров, перечисленных выше;
  • Зонная защита – когда селективный принцип защиты применяется для отдельного участка цепи;

Пример построения схемы зональной защиты

Логический принцип построения селективной защиты предусматривает наличие процессора, который осуществляет прием сигналов от всех последовательно включенных в цепь элементов защиты. На основании этих данных прибор принимает решение и отправляет сигнал на отключение элемента защиты в участке, где превышен порог одного из контролируемых параметров;

Схема селективной защиты, построенная по логическому принципу

Селективность по направленности – когда по направлению тока последовательно устанавливаются элементы защиты, сдвигом фаз по напряжению формируется точка направления вектора напряжения. Таким образом, реле реагирует на изменение напряжения и направление тока не только на участке установки защиты, но и по всей линии цепи от источника питания.

При коротком замыкании на первой линии она будет отключена, при этом вторая линия будет продолжать работать и, наоборот, при возникновении неисправности на второй линии первая не отключается. Недостатком такого метода является то, что, кроме автоматических выключателей, приходится монтировать трансформаторы напряжения на каждую фазу линии.

Дифференциальный принцип построения селективной защиты

Такой способ применяется в цепях, где подключается нагрузка, потребляющая большую электрическую мощность. Контроль токов осуществляется трансформаторами напряжения только на участке А-В. Фактически контролируются процессы на коротком отрезке сети, где подключена нагрузка, при превышении пороговых значений отключается конкретное оборудование, не затрагивая других участков.

Схема дифференциальной защиты

Достоинство этого метода в высоком быстродействии и чувствительности к изменению параметров, как недостаток можно отметить высокую стоимость оборудования.

Все перечисленные методы селективного принципа построения защиты позволяют решить целый ряд проблем при эксплуатации электрических цепей:

  • Поддерживать работоспособность исправных участков во время возникновения неисправности на смежных с ними;
  • Автоматическое определение места неисправности и отключение его от рабочей сети;
  • Обеспечение безопасности персонала обслуживающего электроустановки.

При построении селективной защиты необходимо соблюдать базовые принципы, все элементы устанавливаются на одно напряжение, в точках контроля должны учитываться наименьшие и наибольшие значения параметров при коротком замыкании.

Правила составления карты селективности

Максимальное использование защитных свойств автоматических выключателей обеспечивается за счет составления специальной карты, отображающей селективность защиты электрической сети, с графическим обозначением всех возможных процессов. Она выполняется в виде схемы установленного образца, в которой указываются все токовые характеристики защитных устройств, включенных в конкретную электрическую сеть.

При составлении карты должны соблюдаться определенные правила:

  • Все электроустановки должны быть подключены к общему источнику питания.
  • Все места расположения значимых расчетных точек должны нормально просматриваться, поэтому карта селективности выполняется в наиболее подходящем масштабе.
  • На схеме отмечаются защитные свойства каждого автомата, а также характеристики возможных коротких замыканий в различных точках с их минимальным и максимальным значением.
  • Характеристики автоматов наносятся последовательно, в соответствии с порядком их подключения. Для правильного построения схемы используются оси с основными показателями. На основании схемы составляется специальная таблица, облегчающая выбор защитных устройств.

На правильно составленной карте отображается полная картина об уставках автоматов, согласованных между собой. Это дает возможность сравнивать параметры защитных устройств и общую селективность защиты. Сама карта в первую очередь строится на основе осей времятоковых характеристик и их разновидностей. Как правило, в одной этой схеме отображаются параметры двух или трех автоматов. Горизонтальная ось абсцисс содержит токовые величины (в кВт), а на вертикальной оси ординат отмечается время (с).

Ускорить составление карты помогает специальная программа, которую можно легко найти в интернете. Иногда такие схемы отсутствуют в проектной документации на электрооборудование. Это может привести к нарушениям установленных норм и отключениям питания потребителей.
