Гипоидная передача

Преимущества и недостатки гипоидной передачи

Данный тип передач получает всё большее распространение в автомобилестроении. Изначально они применялись только в премиальных моделях, но сегодня их можно встретить и в более дешёвых вариантах транспортных средств. Происходит это благодаря очень хорошим показателям при эксплуатации.

К основным преимуществам гипоидных передач можно отнести

  • Хорошая износоустойчивость. За счёт специфического строения зубьев достигается заметное снижение нагрузки, которая приходится на один зубчик, а значит, шестерёнки будут работать дольше.
  • Удалось существенно опустить карданный вал и уменьшить его канал в салоне. Это дало возможность равномерно распределить центр тяжести транспортного средства, а также улучшило его устойчивость.
  • Такие авто имеют очень хорошую устойчивость и плавный ход, что тоже очень ценится у современных водителей.
  • Очень низкий уровень шума. Этот эффект достигается за счёт того, что при работе главной передачи происходит одновременное зацепление сразу нескольких зубьев. Владельцы таких автомобилей отмечают отличный акустический эффект и управление машиной становится гораздо комфортнее.

Недостатки

К сожалению, наряду с неоспоримыми преимуществами в этой конструкции можно отметить и недостатки.

  • Самым главным недостатком гипоидной передачи можно считать её высокую стоимость. Это обусловлено сложностью изготовления и необходимостью очень тонкой подгонки шестеренок. Если данное условие не будет соблюдено шестерёнки, скорее всего, заклинит. Кроме того, для производства деталей требуется материал очень высокого качества, что тоже повышает стоимость конструкции.
  • Другим минусом является довольно высокая вероятность заедания шестерёнок. Особенно часто данное явление можно наблюдать при применении гипоидной передачи в редукторе автомобиля. Заедания чаще всего являются результатом проскальзывания зубьев вдоль контактной линии. Кроме того, на возможность заклинивания может повлиять некачественная сборка и подгонка шестеренок или же использование материалов низкого качества при их изготовлении.
  • Отдельно причиной заедания шестерёнок может стать резкая смена направления вращения или же включение задней передачи. Здесь водителю нужно быть очень внимательным и в случае, если автомобиль застрянет на плохой дороге, вытягивать его можно будет только вперёд. При выдергивании автомобиля задним ходом возникает очень большая вероятность не простого заклинивания, а даже поломки зубьев.

Во всем мире получила широкое распространение маркировка трансмиссионных смазок по индексу вязкости – SAE. Разработанный в Соединенных Штатах, стандарт SAE J306 разделяет смазочные жидкости для трансмиссий, в зависимости от вязкости при эксплуатации автотранспорта в условиях предельных температур: низких и высоких. По этой квалификации можно определить диапазон температур, в котором разрешается применять определенную смазку для механической КПП и ведущих мостов.

Рекомендации по вязкости трансмиссионных масел, которые могут применяться для МКПП и ведущих мостов автомобиля, указываются производителем в мануале пользователя. Основываясь на этих рекомендациях, владелец автомобиля выбирает трансмиссивную жидкость среди ассортимента смазочных жидкостей. Когда выбирается смазка, следует учитывать самую низкую и самую высокую температуру, при которой будет эксплуатироваться авто. Классификация SAE J306 учитывает индекс вязкости при предельных температурах.

Значение низкотемпературного предела вязкости соответствует температуре, при которой достигается динамическая вязкость по Брукфильду 150000 сантипуазов (сП). Для определения показателей проводились реальные испытания с агрегатами различных конструкций. При превышении этих значений подшипники шестерен на вале разрушались

Поэтому важно следовать рекомендациям производителей по низкотемпературному пределу применения

Значение высокотемпературного предела определяется по показаниям кинематической вязкости смазки при температуре 100 градусов. Этот показатель помогает приблизительно определить, какую нагрузку может выдержать защитная масляная пленка и насколько достаточно ее будет, чтобы защитить механизм коробки передач при значительных нагрузках и при высоких рабочих температурах.

По классификации SAE смазочные материалы делятся на 9 классов по аналогии с моторными маслами:

Всесезонные масла маркируются с применением обеих маркировок, первая идет зимняя, вторая — летняя, например, SAE 75W-85, SAE 85W-90 и т.п.

Таблица классификации по SAE трансмиссионных смазок по индексу вязкости:

Немного об устройстве

Этому виду передачи уже более 90 лет. При её разработке перед конструкторами ставилась задача по снижению центра массы в легковых машинах.

После опробования устройства на автомобилях было выявлено целый ряд достоинств, после чего приняли решение об использовании на грузовых машинах. У многих возникает вопрос о названии этого узла. Слово гипоидная взято от гиперболоидная, именно так следовало бы называть устройство.

Важно!

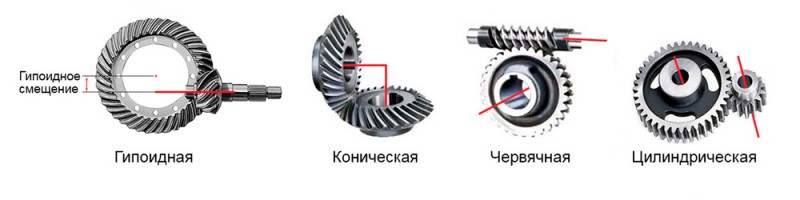

Зубья шестерен изготовлены криволинейными, движение осуществляется по геометрической фигуре, которую называют гиперболоидом. Оси валов в обязательном порядке необходимо сместить

Для определения величины смещения выполняется расчёт гипоидной передачи. Применять её можно в тех узлах, где оси шестерён скрещиваются. В противном случае может произойти заклинивание узла

Оси валов в обязательном порядке необходимо сместить. Для определения величины смещения выполняется расчёт гипоидной передачи. Применять её можно в тех узлах, где оси шестерён скрещиваются. В противном случае может произойти заклинивание узла.

Преимущества и недостатки гипоидной передачи

Итак, гипоидная главная передача или другая передача данного типа имеет целый ряд плюсов по сравнению с другими видами передач. Прежде всего, необходимо отдельно отметить минимальный уровень шума во время ее работы, что означает высокий акустический комфорт.

Это становится возможным благодаря тому, что сразу несколько зубьев одновременно находятся в зацеплении. Параллельно можно выделить высокую прочность по причине увеличенного диаметра шестерни, особенно в сравнении с другими видами передач.

Также следует отметить особое расположение зубчатых колес, которые не пересекаются, а перекрещиваются. Параллельно такое устройство позволяет  достичь заметного снижения нагрузки, которая распространяется на один зубец. Результат — высокоточная работа шестерен, повышенная надежность и значительно увеличенный ресурс.

Зубья гипоидной передачи отличаются высокой износостойкостью (особенно если сравнивать с конической передачей), что позволяет механизмам с такой передачей работать долго и безотказно.

В целом, машины, где используется гипоидная передача, получают лучшую устойчивость, а также более высокую плавность хода. Как правило, гипоидные передачи активно используются в устройстве автомобилей премиального класса. Другими словами, если автопроизводитель  стремится обеспечить лучшие характеристики, именно гипоидная передача является оптимальным решением.

Теперь о недостатках гипоидных передач. Казалось бы, с учетом всех преимуществ, минусов быть не должно. Однако на практике все не совсем так. Прежде всего, гипоидная передача является дорогостоящим механизмом, который требует высокой точности при изготовлении.

Вполне очевидно, что ее использование приводит к удорожанию агрегатов и узлов. Конечно, некоторые производители экономят на материалах и технологии производства, стараясь снизить конечную стоимость, однако на практике это часто становится причиной заклинивания и быстрого выхода из строя. При этом все чаще и чаще данный тип передач встречается даже на бюджетных авто.

Еще наиболее часто нарекания возникают в том случае, если такая гипоидная передача использована в редукторе. В этом случае главным минусом можно считать повышенные риски заедания шестерен. Заедания возможно по причине скольжения вдоль линии контакта.

На практике, гипоидная повсеместно используется в устройстве различных короссоверов и внедорожников с полным приводом. При этом качество изготовления далеко не всегда является высоким.

Чтобы избежать проблем, необходимо использовать высококачественные трансмиссионные масла и жидкости, рассчитанные специально для использования с гипоидными передачами. Такие масла формируют особую устойчивую масляную пленку на поверхностях шестерен.

Эта пленка отличается стойкостью к разрыву под нагрузками, защищает детали от прямого контакта, снижает температуру в месте сопряжения и т.д. Все это необходимо, чтобы не допустить заклинивания гипоидной передачи.

Однако важно понимать, что к заеданию может привести не только некачественная или неподходящая по свойства смазка, но и низкое качество деталей, а также неточности или ошибки при сборке, подгонке, настройках и регулировках.

Еще нужно помнить, что в условиях высоких нагрузок и нерегулярного обслуживания  трансмиссии авто с использованием дешевых «расходников» при ремонтах и ГСМ низкого качества гипоидная передача может быстро выйти из строя. Если учесть, что механизм дорогой, многие автопроизводители  по понятным причинам вместо гипоидной передачи нередко используют другие доступные варианты, особенно в бюджетном сегменте.

Конструктивные особенности

Основой любого редуктора является зубчатое зацепление, передающее вращательный момент и изменяющее число оборотов вала. Для цилиндрических зацеплений характерна возможность вращаться в обе стороны. При необходимости ведомый вал с колесом подключается к двигателю и становится ведущим. Они в данной конструкции расположены параллельно, горизонтально и вертикально. Устройство цилиндрических редукторов может быть самое разное, но оно обязательно включает в свою конструкцию:

  • ведущий;
  • ведомый вал;
  • шестерню;
  • колесо;
  • подшипники;
  • корпус;
  • крышки;
  • систему смазки.

В простейшем одноступенчатом редукторе одна пара находится в зацеплении – шестерня и колесо. Если ступеней 2 и больше, соответственно увеличивается количество деталей. Появляются промежуточные оси. Для изменения направления вращения, в кинематическую схему включают паразитку, промежуточную шестерню с количеством зубьев как у ведущей.

Корпус и крышка отливаются из чугуна или делаются сварными из низкоуглеродистого листа толщиной 4 – 10 мм в зависимости от габаритов и мощности узла. Сварными делают маленькие редуктора. Остальные имеют крепкий литой корпус.

Характеристика цилиндрических редукторов

Количество зацеплений, тип зуба и взаимное расположение валов для всех видов оборудования описывает ГОСТ Редукторы цилиндрические. В нем указаны типоразмеры всех деталей, которые могут применяться в цилиндрических редукторах при различных количествах ступеней. Максимальное передаточное число одной пары 6,5. Общее многоступенчатого редуктора может быть до 70.

Больше чем у цилиндрического редуктора может быть передаточное число у червячной передачи,оно может достигать 80. При этом они компактные, но используются редко из-за низкого КПД. У цилиндрических одноступенчатых редукторов КПД 99 – 98%, самый высокий из всех видов передач.Отличаются червячные и цилиндрические редукторы расположением валов. Если у цилиндрических они параллельные, то червяк располагается к колесу под углом. Следовательно валы ведущий и ведомый выходят из перпендикулярно расположенных боковых стенок корпуса.

Для смазки достаточно залить масло в поддон, чтобы нижние шестерни в него частично погрузились. При вращении зубья захватывают масло и разбрызгивают его на другие детали.

Проектирование и порядок расчета

Расчет будущего редуктора начинается с определения передаточного момента и подборки его из нормированных пар. После этого уточняются диаметры деталей и межосевое расстояние валов. Составляется кинематическая схема, определяется оптимальная форма корпуса и крышки, номера подшипников. В сборочный чертеж входит кинематическая схема двухступенчатого редуктора, система смазки и способы ее контроля, типы подшипников и места их установки.

ГОСТ 16531-83 описывает все возможные виды и типоразмеры зубчатых колес, которые могут применяться в цилиндрических редукторах с указанием модуля, количества зубьев и диаметра. По размеру шестерни подбирается вал. Его прочность рассчитывается с учетом вращательного момента на скручивание и изгиб. Определяется минимальный размер, умножается на коэффициент прочности. Затем выбирается ближайший больший нормализованный размер вала. Шпонка рассчитывается только на срез и подбирается аналогично.

По диаметру вала выбирается подшипник. Его тип определяется направлением зуба. При косозубой передаче ставят упорные, более дорогие. Прямозубая передача не нагружает их в осевом направлении, и однорядные шарикоподшипники работают по несколько тысяч часов.

Схема сборки указывается на чертеже внизу и подробно расписывается в технологической документации, которая выдается в производство вместе с чертежами. На главном чертеже с общим видом в таблице указываются технические характеристики редуктора, которые затем переносятся в паспорт:

  • количество ступеней;
  • передаточное число;
  • число оборотов ведущего вала;
  • мощность на выходе;
  • КПД;
  • габариты;
  • вес.

Дополнительно могут указываться вертикальное расположение зацепления, направление вращение вала и способ установки: фланцевый или на лапах.

Что ещё следует знать

Что такое гипоидная передача в автомобиле в общих чертах мы рассказали. Остановимся ещё на некоторых аспектах её правильной эксплуатации. Во время движения транспортного средства с гипоидной главной передачей следует учитывать тот факт, что пятно зацепления зубьев шестерён при движении вперёд или назад различно.
При движении вперёд оно будет находиться в средней части зуба, а когда будет включен задний ход, пятно смещается назад к краю зуба. Кроме этого при возрастании нагрузки на шестерни, пятно контакта имеет возможность для смещения.

Это следует учитывать, особенно при движении задним ходом. Это сделано специально, так как транспортное средство в основном движется вперёд. Владельцам автомобилей, особенно внедорожников, у которых два ведущих моста и две главные передачи, следует знать. При поездках в экстремальных дорожных условиях, когда существует опасность застрять в разбитой колее, выдёргивать застрявший автомобиль нужно только передним ходом. В этом случае будет работать увеличенное пятно контакта, что позволит избежать поломки зубьев.

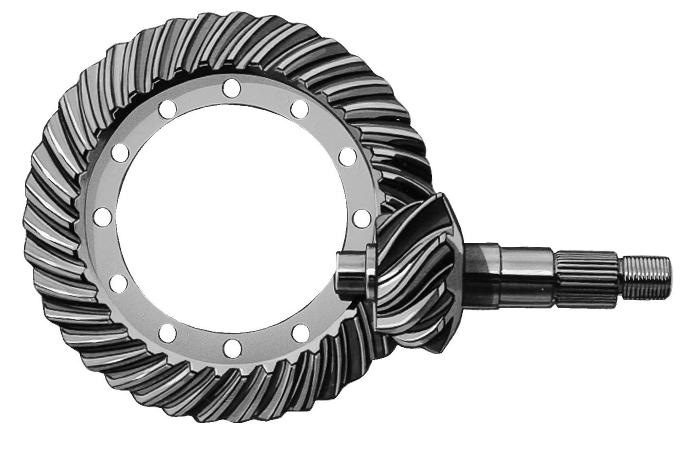

Гипоидная передача

Обычно у всех внедорожников передние мосты изначально слабее задних. Опытные водители рекомендуют владельцам машин с гипоидными передачами следовать нескольким правилам при попадании в тяжёлые условия эксплуатации:

  1. По возможности использовать динамические стропы.
  2. Не ставить автомобиль под большим углом к вытаскиваемому.
  3. Использовать при вытаскивании тросогаситель.

Для улучшения качества таких смазочных материалов проводят небольшую модификацию. В состав добавляются специальные присадки, благодаря которым гипоидная смазка получает отличные противозадирные характеристики.

Эти трансмиссионные жидкости относятся к категории GL-5. Их можно использовать в трансмиссии автомобилей, оборудованных ведущими мостами с гипоидными шестернями. Такие смазывающие смеси нашли широкое применение в редукторах вертолетов и карданах автомобилей.

Назначение, конструктивные особенности

Основная задача этого элемента сводится к изменению крутящего момента перед подачей его на привод колес. То же делает и коробка передач, но у неё существует возможность изменения передаточных чисел за счет ввода в зацепление тех или иных шестерен. Несмотря на наличие в конструкции автомобиля КПП, на выходе из нее крутящий момент небольшой, а скорость вращения выходного вала – высокая. Если передать вращение напрямую на ведущие колеса, то возникшая нагрузка «задавит» двигатель. В общем, авто просто не сможет сдвинуться с места.

Главная передача автомобиля обеспечивает повышение крутящего момента и снижение скорости вращения. Но в отличие от КПП передаточное число у нее фиксированное.

Представляет собой эта передача на легковом авто обычный шестеренчатый одноступенчатый редуктор постоянного зацепления, состоящий из двух шестерен разного диаметра. Ведущая шестерня небольшая по размерам и связана она с выходным валом КПП, то есть вращение подается на нее. Ведомая же шестерня значительно больше по размерам и получаемое вращение она подает на приводные валы колес.

Передаточное число является соотношением количества зубьев шестерен редуктора. Для легковых авто этот параметр находится в диапазоне 3,5-4,5, а для грузовиков он достигает 5-7.

Чем больше передаточное число (больше количество зубьев ведомой шестерни относительно ведущей), тем выше крутящий момент, подаваемый на колеса. При этом тяговое усилие будет больше, но максимальная скорость ниже.

Передаточное число главное передачи подбирается исходя из эксплуатационных показателей силовой установки, а также других узлов трансмиссии.

Устройство главной передачи напрямую зависит от конструктивных особенностей самого автомобиля. Этот редуктор может быть, как отдельным узлом, установленным в своем картере (заднеприводные модели), так и входить в конструкцию КПП (авто с передним приводом).

Что касается некоторых полноприводных авто, то у них может использоваться разная компоновка. Если в таком автомобиле расположение силовой установки – поперечное, то главная передача передней оси входит в конструкцию КПП, а задней располагается в отдельном картере. У автомобиля с продольной компоновкой главные передачи на обоих осях отделены от КПП и раздаточной коробки.

В моделях с отделенной главной передачей, этот редуктор выполняет еще одну задачу – изменяет угол направления вращения на 90 град. То есть выходной вал КПП и приводные валы колес имеют перпендикулярное расположение.

В переднеприводных моделях, где главная передача входит в конструкцию КПП, указанные валы имеют параллельное расположение, поскольку менять угол направления не нужно.

В ряде грузовых авто применяются двухступенчатые редукторы. Примечательно, что их конструкция может быть разной, но наибольшее распространение получила так называемая разнесенная компоновка, в которой используется один центральный редуктор и два колесных (бортовых). Такая конструкция позволяет существенно повысить крутящий момент, а соответственно и тяговое усилие на колесах.

Привод легковых автомобилей

Особенность работы редуктора сводится к тому, что он равномерно разделяет вращение на оба приводных вала. При прямолинейном движении такое условие является нормальным. Но при прохождении поворотов колеса одной оси проходят разное расстояние, поэтому необходимо изменение скорости вращения каждого из них. Это входит в задачу дифференциала, используемого в конструкции трансмиссии (он устанавливается на ведомой шестерне). В результате главная передача подает вращение на приводные валы не напрямую, а через дифференциал.

Уход за гипоидным агрегатом

Владелец автомобиля с такой передачей должен понимать, что при выходе шестерёнок из строя, придётся затратить очень даже не маленькую сумму на ремонт автомобиля.

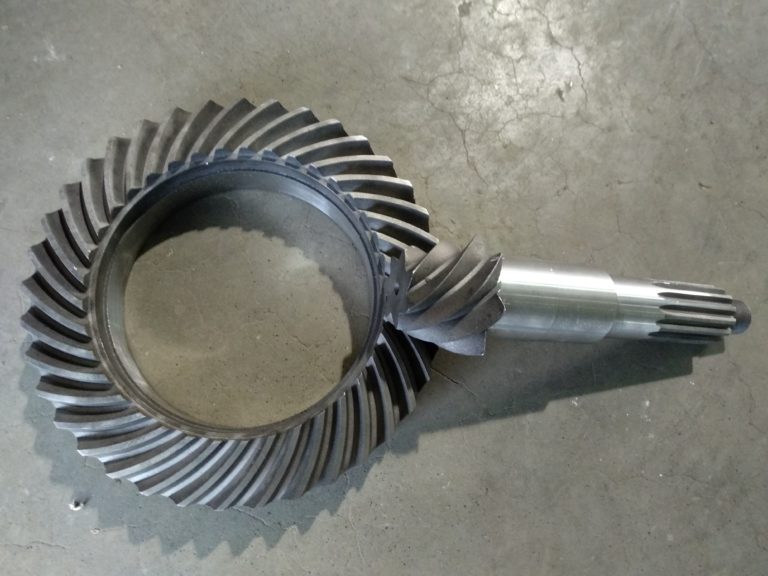

Гипоидная передача

Чтобы избежать подобных проблем, нужно соблюдать ряд простых рекомендаций:

  • Трансмиссионное масло и жидкость, которые будут применяться в автомобиле, должны быть специально изготовленными для данного типа передач и только очень хорошего качества. Эти масла способны создавать особо устойчивую плёнку на всех поверхностях шестерёнок. Она может выдерживать большие нагрузки и не разрываться, предохраняя детали от повышенной температуры, от прямого соприкосновения деталей и т. д.
  • Регулярность в техобслуживании. Это тоже довольно важная составляющая в уходе за гипоидной передачей.

Сегодня гипоидные передачи всё чаще применяются в автомобилестроении и это несмотря на их дороговизну. Наиболее часто их можно встретить в транспортных средствах «представительского» класса, например, в автомобилях «Инфинити», «Лексус» и т. д.

Гипоидная передача

Но и в современных бюджетных авто сегодня можно всё чаще встретить такие передачи. Здесь нужно просто понимать, что при хорошем уходе такая лошадка будет служить долго и без особых проблем.

Преимущества и недостатки гипоидной передачи

Итак, гипоидная главная передача или другая передача данного типа имеет целый ряд плюсов по сравнению с другими видами передач. Прежде всего, необходимо отдельно отметить минимальный уровень шума во время ее работы, что означает высокий акустический комфорт.

Это становится возможным благодаря тому, что сразу несколько зубьев одновременно находятся в зацеплении. Параллельно можно выделить высокую прочность по причине увеличенного диаметра шестерни, особенно в сравнении с другими видами передач.

Зубья гипоидной передачи отличаются высокой износостойкостью (особенно если сравнивать с конической передачей), что позволяет механизмам с такой передачей работать долго и безотказно.

В целом, машины, где используется гипоидная передача, получают лучшую устойчивость, а также более высокую плавность хода. Как правило, гипоидные передачи активно используются в устройстве автомобилей премиального класса. Другими словами, если автопроизводитель стремится обеспечить лучшие характеристики, именно гипоидная передача является оптимальным решением.

Теперь о недостатках гипоидных передач. Казалось бы, с учетом всех преимуществ, минусов быть не должно. Однако на практике все не совсем так. Прежде всего, гипоидная передача является дорогостоящим механизмом, который требует высокой точности при изготовлении.

Вполне очевидно, что ее использование приводит к удорожанию агрегатов и узлов. Конечно, некоторые производители экономят на материалах и технологии производства, стараясь снизить конечную стоимость, однако на практике это часто становится причиной заклинивания и быстрого выхода из строя. При этом все чаще и чаще данный тип передач встречается даже на бюджетных авто.

На практике, гипоидная повсеместно используется в устройстве различных короссоверов и внедорожников с полным приводом. При этом качество изготовления далеко не всегда является высоким.

Чтобы избежать проблем, необходимо использовать высококачественные трансмиссионные масла и жидкости, рассчитанные специально для использования с гипоидными передачами. Такие масла формируют особую устойчивую масляную пленку на поверхностях шестерен.

Эта пленка отличается стойкостью к разрыву под нагрузками, защищает детали от прямого контакта, снижает температуру в месте сопряжения и т.д. Все это необходимо, чтобы не допустить заклинивания гипоидной передачи.

Еще нужно помнить, что в условиях высоких нагрузок и нерегулярного обслуживания трансмиссии авто с использованием дешевых «расходников» при ремонтах и ГСМ низкого качества гипоидная передача может быстро выйти из строя. Если учесть, что механизм дорогой, многие автопроизводители по понятным причинам вместо гипоидной передачи нередко используют другие доступные варианты, особенно в бюджетном сегменте.

Можно ли смешивать трансмиссионные жидкости?

Чтобы разобраться в этом вопросе, надо понимать, что даже масла, имеющие схожие эксплуатационные свойства и выпускаемые одним производителем, могут иметь различный химический состав. Так, например, в общем случае, такие материалы могут быть изготовлены на минеральной или полусинтетической основе. Состав используемых присадок еще более разнообразен. При смешивании масел разных марок эти компоненты могут взаимодействовать между собой и вступать в химические реакции. Продукты этих реакций изменяют, порой кардинально, первоначальные свойства исходных масел.

Чаще всего соединение различных масел приводит к повышенному вспениванию продукта, что значительно ухудшает параметры смазывания и приводит к повышенному нагреву узлов трансмиссии.

Таким образом, от смешивания масел различных групп лучше воздержаться. В исключительных случаях можно доливать масло той же классификационной группы.

Достоинства и недостатки

Широкая область применения прежде всего связана с основными преимуществами механизма. Многие свойства такие же, как у цилиндрического варианта исполнения, так как в обоих случаях применяются шестерни. Преимущества следующие:

  1. Компактность. Многие модели характеризуются небольшими размерами, за счет чего упрощается установка. Небольшие габаритные размеры также позволяют создавать механизмы с небольшой массой. За счет этого существенно повышается эффективность рассматриваемого устройства.
  2. Сниженный уровень шума. Это свойство достигается за счет установки конических колес с косым зубом. За счет применения большого количества зубьев также обеспечивается точность хода основных элементов. Даже при большой нагрузке и скорости вращения основных элементов сильного гула не возникает, что и стало причиной широкого распространения планетарных редукторов.
  3. Малая нагрузка, оказываемая на опоры. Обычные редуктора характеризуются тем, что нагрузка оказывается на вал, который со временем может сорвать. Также нагрузка оказывает влияние на подшипники, повышая степень их износа. Со временем все приведенные выше причины приводят к необходимости выполнения обслуживания.
  4. Снижается нагрузка на зубья. Это достигается за счет ее равномерного распределения и большого количества задействованных зубьев. Часто встречается проблема, связанная с истиранием рабочей части зубьев. За счет этого они начинают не плотно прилегать друг к другу, последствия подобного явления заключается в повышенном износе и появлении шума.
  5. Обеспечивается равномерное разбрасывание масла на момент работы. Как и при функционировании любого другого редуктора, в рассматриваемом случае большое значение имеет степень смазки рабочей поверхности.
  6. Длительный эксплуатационный срок. Особенности расположения сателлитов приводит к взаимному компенсированию оказываемой силы.
  7. Повышенной передаточное отношение. Этот показатель считается основным. Передаточное соотношение может варьировать в достаточно большом диапазоне.

В целом можно сказать, что есть довольно большое количество причин, по которым применяется именно подобный механизм для передачи вращения. КПД планетарного редуктора относительно невысокое, что можно назвать существенным недостатком подобного варианта исполнения. Кроме этого, коэффициент полезного действия существенно падает при непосредственном использовании устройства, так как со временем оно изнашивается.

Незначительное отклонение в размерах становится причиной уменьшения основных свойств, а также появления серьезных неисправностей.
