Преимущества использования электромагнитов
Главным преимуществом электрического магнита перед постоянным источником магнитного поля заключается в том, что он приводится в рабочее состояние под воздействием электрического тока. То есть, когда нужно оказать магнитное влияние на определённую часть пространства, ток включают. Это позволяет обеспечивать ритмичную работу ЭМ, что с успехом применяется в разных видах электро оборудования, приборов и устройств.
Электромагнит можно обнаружить в электрических счётчиках, сепараторных установках, трансформаторах, теле,- и аудиотехнике и других устройствах.
Мощные магниты установлены на мостовых кранах в цехах металлургических заводов и лебёдках предприятий по сбору металлолома.

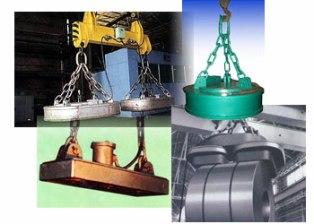

Грузоподъёмные электромагниты
Одно из первых применений ЭМ – это динамики. Звуковое устройство в своей основе имеет электромагнит, который заставляет колебаться мембрану в звуковом диапазоне.
ЭМ используются в металлоискателях для обнаружения металлосодержащих предметов под землёй, в воде и различных массивах.
Примеры использования ЭМ
В качестве примеров применения электромагнитов можно привести следующие приборы:
- телевизоры;
- трансформаторы;
- пусковые устройства автомобилей.
Телевизоры
Современные жилища, как правило, заполнены различными электроприборами. Находясь вблизи телеприёмника, они могут воздействовать магнитной индукцией на экран телевизора (ТВ). В ТВ уже существует встроенная защита от намагничивания экрана. Если на поле дисплея появились разноцветные пятна, то надо выключить прибор на 10-20 минут. Встроенная защита уберёт намагниченность экрана.
В некоторых случаях этот способ не оказывает нужную помощь. Тогда применяют специальный электромагнит, который называют дросселем. Это своеобразная катушка индукции. Прибор подключают к розетке бытовой электросети и проводят им вдоль и поперёк экрана. В результате наведённые магнитные поля поглощаются дросселем.
Трансформаторы
Конструкция трансформаторов очень схожа со строением электромагнитов. И там, и там есть обмотки и сердечники. Отличие трансформатора от ЭМ состоит в том, что у первого магнитопровод имеет замкнутую форму. Поэтому суммированная магнитная сила обнуляется встречными магнитными потоками.
Пусковое устройство автомобиля
Стартер автомобиля работает как пусковое устройство двигателя. Он включается на время заводки мотора. Временная передача стартового усилия на коленвал двигателя обеспечивается втягивающим электромагнитом.
При повороте ключа в замке зажигания ЭМ втягивает шестерню в зубцы коленвала. Во время контакта электродвигатель стартера проворачивает мотор до возникновения цикла сгорания топлива в цилиндрах мотора. Затем тяговое реле отключает электромагнит, и шестерня стартера возвращается в исходное положение. После чего автомобиль может двигаться.
Стартер с тяговым реле
Электромагниты настолько плотно вошли в сферу деятельности человека, что существование без них немыслимо. Нехитрые устройства можно встретить повсеместно. Знание принципа их действия позволит домашнему мастеру справляться с мелким ремонтом бытовых электротехнических устройств.
Соленоид и его магнитные свойства. Электромагниты
Короткие провода применяются редко. Тем более, что при небольшом токе вокруг них возникает и небольшое магнитное поле. Для усиления магнитного действия прямой провод сворачивают в виде спирали на непроводящем трубчатом каркасе (дереве, пластмассе, керамике). Такое устройство называется соленоидом (от греч. «солен» — «трубка»). Проще говоря, это катушка с током.
Магнитные поля полосового магнита и катушки-соленоида очень похожи. Силовые линии катушки выходят с северного полюса, в южный полюс входят.
Определить полюсы соленоида можно, поднеся к краю катушки магнит. Если цепь замкнута, и по катушке идет ток, то магнит или притянется к соленоиду, или оттолкнется от него. Например, к катушке приблизили северный полюс магнита, подвешенный на нити.
Магнит оттолкнулся от края катушки. Но ведь отталкиваются одноименные полюсы. Значит, приблизили магнит к северному полюсу соленоида. С другой стороны будет находиться южный полюс.
Магнит будет притягиваться к катушке, значит, рядом с магнитом находится южный полюс катушки, так как притягиваются разноименные полюсы.

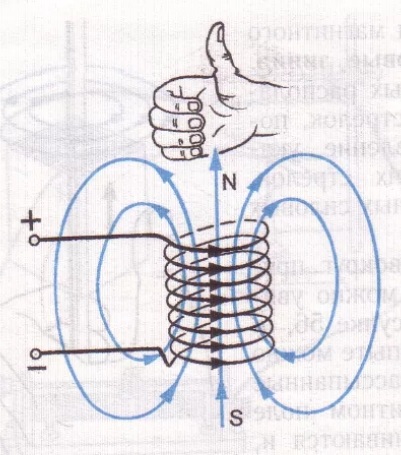

Направление линий магнитного поля катушки с током помогает определить второе правило правой руки.
Получается, что соленоид можно использовать как магнит, если подключить такой магнит к источнику тока. Это будет уже не постоянный магнит, а созданный с использованием электрического тока, который срабатывает при включении в электрическую сеть.
При изменении (увеличении или уменьшении) магнитного действия соленоида можно пойти тремя путями:
регулированием силы тока цепи (можно с помощью реостата);
увеличением (уменьшением) количества витков катушки;
использованием внутри катушки сердечника (чаще всего из железа).

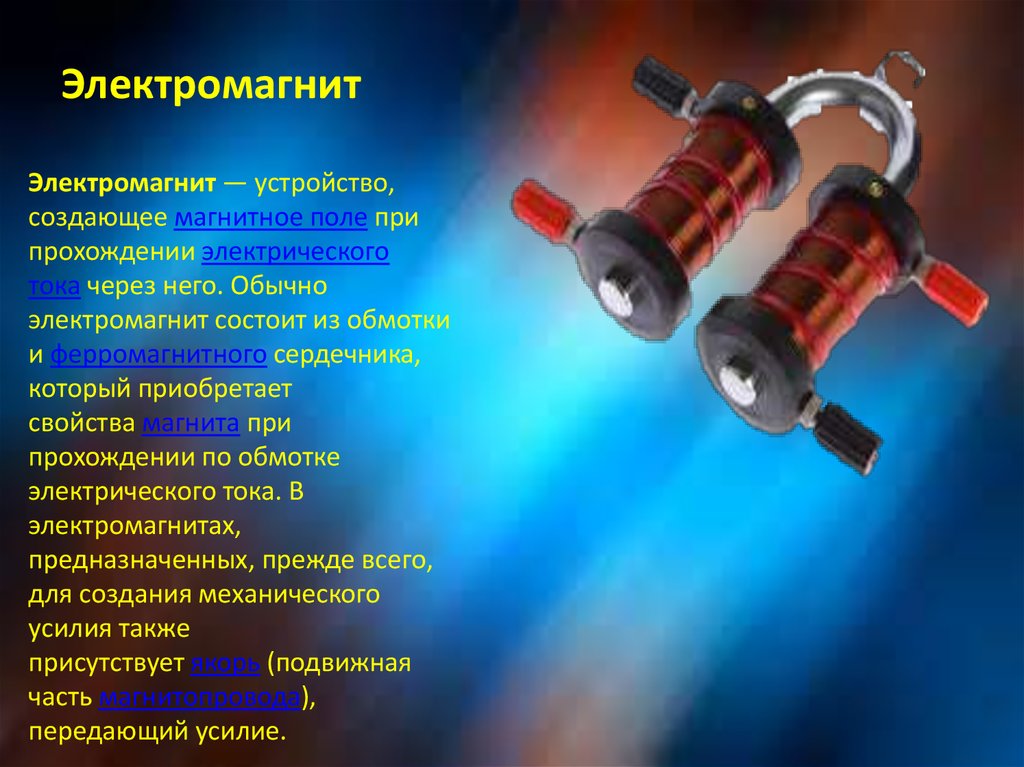

Приспособление, состоящее из катушки с током и сердечника внутри нее, называется электромагнитом. Это одна из главных частей большинства электротехнических приборов, систем и устройств:
- телеграфная связь;
- стационарные телефонные аппараты;
- электрические звонки;
- электродвигатели;
- трансформаторы;
- электромагнитные реле;
- домофоны;
- производственные электромагниты.
Грузоподъемный магнит.
Домофон с электромагнитом.
Вентилятор с электродвигателем.
Самый первый электромагнит был изготовлен англичанином У. Стердженом в 1825 году. Его магнит массой 200 г сумел удержать тело в 3 кг 600 г. Через шесть лет американец Дж. Генри создал электромагнит, который поднимал уже 1000 кг.
Интересно и просто на основе электромагнита работает электрический звонок.

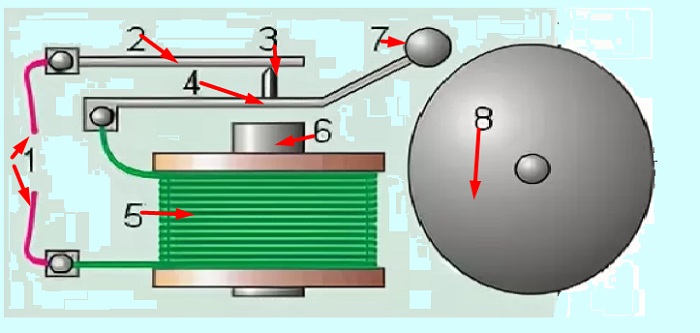

Схема электрозвонка.
Цифрами на схеме обозначены основные детали звонка. Это;
- Провода, идущие через замыкающую кнопку к источнику тока.
- Контактная пластинка.
- Контактный винт.
- Якорь – тонкая железная пластинка.
- Обмотка катушки.
- Сердечник.
- Ударный элемент звонка – молоточек.
- Чаша звонка.
При нажатой кнопке звонка происходит замыкание цепи. По обмотке 5 идет ток, и катушка с сердечником 6 превращается в электромагнит. Якорь 4 притягивается электромагнитом к сердечнику 6. В этот момент молоточек 7 ударяет по чаше звонка 8, слышен звонкий удар звонка. Контактный винт в результате движения якоря отходит от контактной пластинки 2, и цепь размыкается. Якорь «отлипает» от сердечника, возвращается в исходное положение, соединяя тем самым контактный винт с контактной пластинкой. Цепь снова замкнута, электромагнит снова срабатывает и т.д. Происходит все очень быстро: цепь то замыкается, то размыкается, магнит то притягивает, то отпускает якорь, молоточек быстро стучит по чаше звонка. Частые удары сливаются в почти сплошной звук.
Электромагниты после отключения от сети быстро размагничиваются и не приносят особых хлопот в применении.
Применение грузоподъемных и крупномасштабных электромагнитов
Электродвигатели и генераторы жизненно важны в современном мире. Мотор принимает электрическую энергию и использует магнит, чтобы превратить электрическую энергию в кинетическую. Генератор, наоборот, преобразует движение, используя магниты, чтобы вырабатывать электричество. При перемещении габаритных металлических объектов используются грузоподъемные электромагниты. Они также необходимы при сортировке металлолома, для отделения чугуна и других черных металлов от цветных.
Настоящее чудо техники — японский левитирующий поезд, способный развивать скорость до 320 километров в час. В нем используются электромагниты, помогающие парить в воздухе и невероятно быстро передвигаться. Военно-морские силы США проводят высокотехнологичные эксперименты с футуристической электромагнитной рельсовой пушкой. Она может направлять свои снаряды на значительные расстояния с огромной скоростью. Снаряды обладают огромной кинетической энергией, поэтому могут поражать цели без использования взрывчатых веществ.
Принцип действия
Чтобы понять, как работают электромагниты, надо рассмотреть их конструкцию. Простое устройство объясняет принцип действия электромагнита. При протекании электрического заряда в теле обмотки возникает излучение магнитного поля, пронизывающее магнитопровод.
Внутри металла или ферромагнита, в соответствии с законами физики, формируются микроскопические магнитные поля, именуемые доменами. Их поля под внешним воздействием обмотки выстраиваются в определённом порядке. В результате магнитные силы доменов суммируются, образуя сильное магнитное поле, сообщая магнитопроводу способность притягивать массивные металлические предметы.
Важно! Чтобы остановить электромагнитную индукцию, достаточно отключить ЭМ от источника тока. При этом сохранится частица магнитного поля
Такой эффект называют гистерезисом.
Указатель юга и севера – компас. Полюсы магнитные
«Указатель юга» — так называли древние китайцы свое изобретение. Это был прибор в форме ложки, изготовленный из природного магнита. Ложка могла вращаться вокруг вертикальной оси.
Древний китайский компас.
Ручка ложки указывала южное направление. Она была северным полюсом ложки-магнита.
Развитие науки не остановилось, и современные компасы уже имеют другой вид:
Разные виды компасов.
Магнитная стрелка, главный элемент компаса, — это постоянный магнит и имеет два полюса. Конец стрелки, указывающий на географический Север, называют северным (N), а противоположный – южным (S) полюсом. Отсюда и название полюсов различных магнитов.
Раскраска магнитов в красный и синий цвета условна, реже используются и другие цвета. Существенным является то, что полюсы магнитов существуют только парами. Если распилить, например, полосовой магнит, получатся два полосовых магнита, и у них будет снова по два полюса: северный и южный.

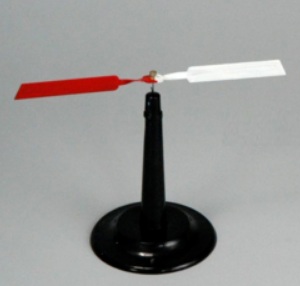

В школьных лабораторных работах используются маленькие магниты на подставке, которые насаживаются на тонкую иглу и могут свободно вращаться вокруг этой иглы. Такие устройства называются магнитными стрелками, как подобие стрелок компасов.
С помощью стрелок изучается взаимодействие полюсов магнитов. Если приблизить стрелки друг к другу, они начинают поворачиваться и установятся по следующему правилу:

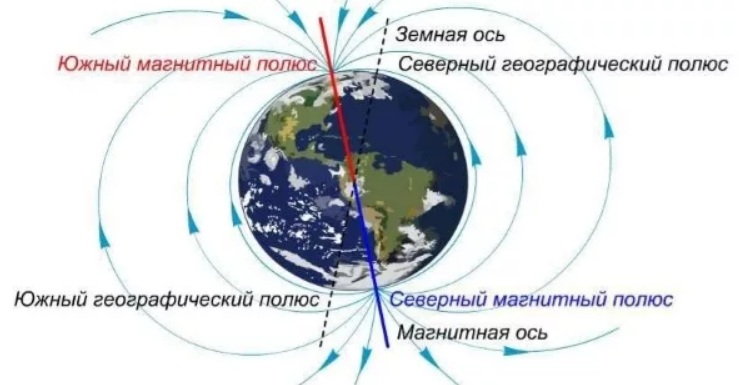

Земной шар является огромным магнитом, у которого есть свои полюсы. Но нельзя путать магнитные полюсы Земли с географическими. Согласно правилу, синий (северный) конец стрелки должен поворачиваться к Южному полюсу земного шара, так как притягиваются разноименные полюсы. Да, действительно, это так. Южный магнитный полюс Земли находится вблизи Северного географического полюса, но не в той же точке, а чуть в стороне, на острове Принца Уэльского. Северный магнитный полюс находится в Антарктиде, где и Южный географический.
Месторасположение магнитных полюсов Земли не остается постоянным. Полюсы смещаются на расстояние нескольких десятков километров в год.
Очень широк список областей, где применяются магниты:
- автомобилестроение;
- приборостроение;
- автоматика;
- телемеханика;
- тормозные системы;
- компасы;
- медицина;
- радиотехника;
- электротехника.
От изучения природных магнитных явлений человек давно шагнул к элетромагнитным явлениям, без чего невозможно развитие знаний об электричестве и электрическом токе.
Классификация
ЭМ различают по способам создания магнитных полей. Существуют электромагниты трёх разновидностей:
- электромагнит переменного тока;
- нейтральный прибор постоянного тока;
- поляризованный ЭМ постоянного тока.
Магниты, работающие на переменном токе, меняют направление магнитного потока вместе с удвоенной частотой электротока.
Нейтральные ЭМ, подключённые к источнику постоянного тока, создают магнитные потоки, не зависящие от направления электротока.
В поляризованных устройствах ориентировка магнитного потока привязана к направлению электрического тока. Поляризованные ЭМ состоят из двух магнитов. Один из них направляет поляризующий поток магнитного поля на второй электромагнит для его отключения.
Магнитное поле тока прямого проводника
Определить наличие магнитного поля можно, если к магниту поднести магнитную стрелку. Если поле есть, то стрелка повернется и займет положение по правилу взаимодействия полюсов. Северный полюс стрелки повернется к южному полюсу магнита.
Будет ли оказывать действие на стрелку электрический ток?
Проверить это можно с помощью опыта. Стрелка установлена на острие, над нею параллельно ее оси помещен проводник. Если замкнуть цепь, стрелка повернется в другое положение, при выключенной цепи вернется обратно.
Впервые проведя этот опыт в 1820 году, датский ученый Ганс Христиан Эрстед, не имея достаточно знаний о магнетизме, не сумел объяснить поведение стрелки около проводника с током. Это было сделано позднее, а опыт получил название «Опыта Эрстеда».
Получается, что электрический ток может быть источником магнитного поля, которое возникает вокруг движущихся зарядов (вокруг не движущихся зарядов есть только электрическое поле).
Нет ли противоречия в наличии магнитного поля вокруг тока, где направленно движутся частицы, и магнитного поля около постоянных магнитов? Оказывается, в магнитах существуют так называемые молекулярные токи, циркулирующие внутри молекул. Во времена Эрстеда природа таких токов была еще не открыта. Теперь же известно, что в атоме постоянно движутся электроны, поэтому и возникают магнитные свойства некоторых природных веществ, например, железа.
По примеру магнитов для графического изображения поля вокруг тока используют силовые магнитные линии. Направление их указывают северные полюсы магнитных стрелок, помещенных в это поле.
Расположение стрелок показывает, что:
Существует так называемое первое правило правой руки, по которому можно указать направление силовых линий магнитного поля вокруг проводника с током. При изменении направления тока меняется и направление силовых линий поля. Правая рука человека помогает разобраться в этих направлениях.
Конечно, правило применяется не буквально. Не нужно провод брать в руки, надо мысленно представить эту ситуацию с проводником и рукой.
Как сделать электромагнит 12в

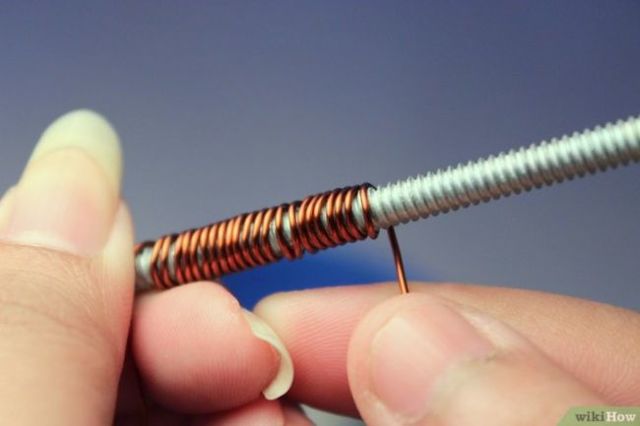

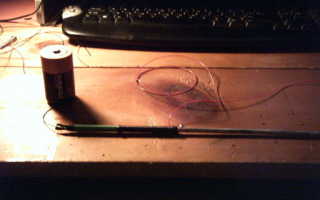

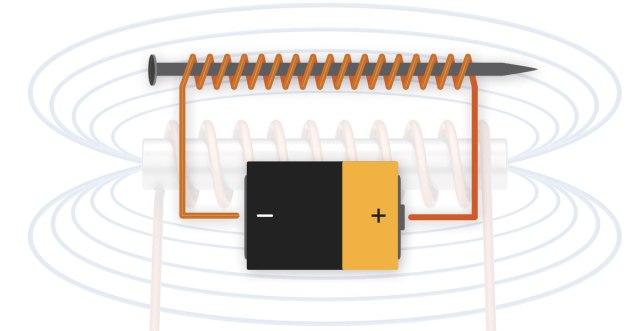

Самый просто способ, как сделать электромагнит, – это взять обычный гвоздь, провод и батарейку. По всей длине стержня наматывают изолированный провод. Концы проводника прижимают к полюсам батарейки. Для того чтобы заряд не расходовался зря, один конец провода припаивают к положительному контакту. Другое окончание нужно делать в виде подпружиненной дуги, которую прижимают к клемме батарейки со знаком минус. На нижнем фото видно, как можно сделать электромагнит в домашних условиях.
Электромагнит своими руками
Обратите внимание! При изготовлении электромагнита с батарейкой можно использовать контактную колодку со старого устройства. Для отключения магнита будет достаточно вынуть батарейку из контактной коробки
Постоянные магниты. Что это?
Китайцы, как и греки, тоже замечали интересное свойство некоторых минералов притягивать к себе железосодержащие предметы. Слово «притягивать» китайцы ассоциируют со словами «прижиматься», «любить» и поэтому назвали такие минералы «чу-ши», что значит «любящий камень». Так как эти минералы создала природа, и человек не мог повлиять на естественное действие камней, их стали называть постоянными магнитами.
Теперь уже известно, что так интересно проявляется природный минерал магнитный железняк (магнетит). Это достаточно хрупкий черного цвета минерал, плотность его примерно 5000 кг/м3.
Магнитный железняк.
Древние люди приписывали магнитному железняку свойства «живой души». Минерал, по их словам, устремлялся к железу, как собака к куску мяса. Ученые объясняют отношение древних к явлениям природы незнанием физики.
На самом деле, все заключается в особом виде материи – поле.
Магнитное поле и притягивает к постоянному магниту железные предметы, ведь, например, мелкие гвоздики или кнопки устремляются к магниту даже без соприкосновения с ним, а на некотором расстоянии.
Магнетит (природный магнитный железняк) проявляет свойства притягивания не очень сильно. Человеком на его основе созданы искусственные магниты с более мощным магнитным полем. В качестве материала в них используются такие металлы, как кобальт, никель и, конечно же, железо. Такие металлы способны намагничиваться, попадая в магнитное поле, а потом становятся самостоятельными магнитами.
Разные формы искусственных магнитов.
Какую бы форму не имел магнит, у него есть участки, где наиболее сильно проявляются магнитные свойства. Эти участки называют магнитными полюсами. У каждого, даже самого маленького магнита, есть два полюса. Современные технологии позволяют намагничивать металлические предметы так, что у них образуется и 4 и 6 полюсов.
Увидеть, как по-разному притягиваются железные опилки к магниту, можно на простейшем опыте с дугообразным школьным магнитом. Просто поднести к опилкам магнит, опилки тут же «прилипнут» к нему:

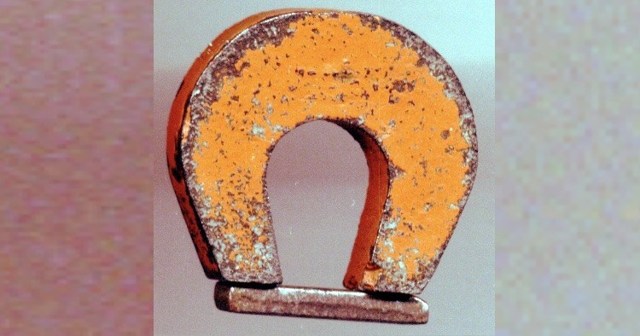

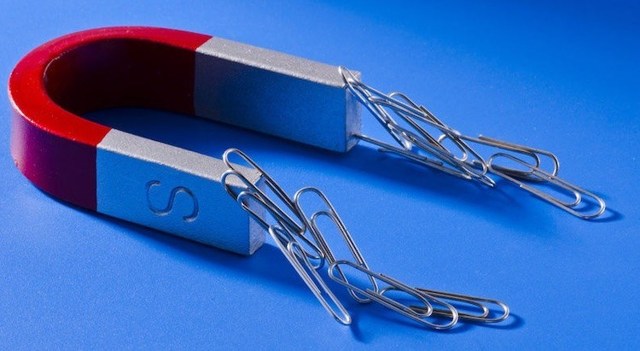

Дугообразный магнит.
Полюсами такого магнита будут края дуги, где больше всего скопилось железных опилок.
У полосового магнита, форма которого прямоугольный параллелепипед, полюса находятся далеко друг от друга. Чем ближе к середине, тем меньше проявляются магнитные свойства.

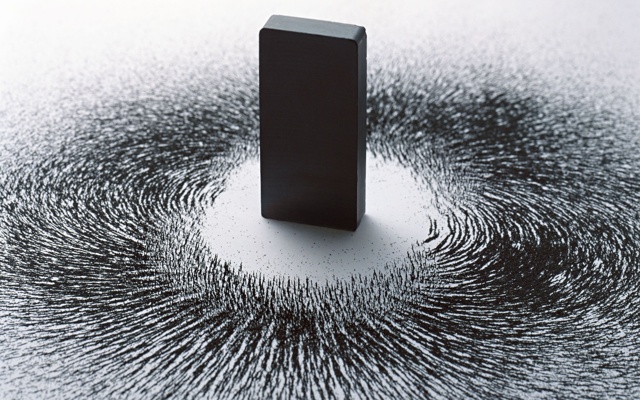

Полосовой магнит.
Как работает электромагнит?
- Дата
- Категория: Физика
Открыв, что электрические токи создают магнитные поля, ученые разработали магниты, работающие на электричестве, которые, в отличие от постоянных, можно легко включать и выключать. Как показано на рисунке справа, такой электромагнит может состоять из электрической батареи, подсоединенной к проволочной катушке (соленоиду), внутри которой размещен ферромагнитный сердечник (обычно железный).
Магнитное поле, образованное текущим по проволоке электрическим током, намагничивает металлический сердечник точно так же, как постоянный магнит намагничивает кусок железа.
До тех пор, пока электрический ток течет по проволоке, электромагнит ведет себя аналогично постоянному магниту: силовые линии магнитного^ поля идут по дуге из северного полюса электромагнита в южный (как правило, под прямым углом^на-правлению электрического тока, в соответствии с законами электромагнетизма). Если направление электрического тока изменяется на противоположное, магнитные полюсы меняются местами и силовые линии также разворачиваются в противоположном направлении. Однако общая форма магнитного поля не изменяется. Конфигурация силовых линий магнитного поля остается постоянной, пока не изменится форма самой проволоки. Электродвигатели, генераторы и многие другие виды электрооборудования используют в своей работе законы электромагнетизма.
Формы магнитных полей
Электрический ток, текущий вверх по прямолинейному проводнику, создает магнитное поле, силовые линии которого образуют концентрические окружности, направленные против часовой стрелки. Изменение направления тока приведет к развороту силовых линий магнитного поля, и они станут направлены по часовой стрелке.

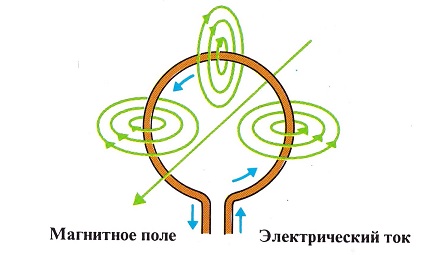

Одинарный виток проволоки с током, текущим против часовой стрелки, создает магнитное поле, силовые линии которого проходят непосредственно через свободный центр витка, затем идут вверх или в стороны и назад, образуя концентрические окружности.
Магнитное поле многовитковой катушки
Каждый виток проволочной катушки с током (соленоида) ведет себя аналогично одинарному витку. Общая конфигурация магнитного поля, окружающего соленоид, складывается из индивидуальных магнитных полей, создаваемых витками.
Определение направления поля
Для определения направления силовых линий магнитного поля вокруг проволочной катушки с током физики представляют, что обхватывают ее правой рукой так, чтобы ток входил в катушку со стороны ребра ладони. Отогнутый большой палец указывает направление магнитного поля.
Виды
Электромагниты бывают следующих видов:
- Нейтральные постоянного тока. В таком устройстве магнитный поток создается посредством постоянного электрического тока, пропущенного через обмотку. А значит, сила притяжения такого электромагнита варьируется в зависимости только от величины тока, а не от его направления в обмотке.
- Поляризованные постоянного тока. Действие электромагнита подобного рода основано на наличии двух независимых магнитных потоков. Если говорить о поляризующем, то его наличие создается обычно постоянными магнитами (в редких случаях — дополнительными электромагнитами), и нужен он для создания притягивающей силы при выключенной обмотке. А действие такого электромагнита зависит от величины и направления электрического тока, который движется в обмотке.
- Переменного тока. В таких устройствах катушка электромагнита питается электричеством переменного тока. Соответственно, с определенной периодичностью магнитный поток меняет свое направление и величину. А сила притяжения варьируется лишь по величине, из-за чего она «пульсирует» от минимального до максимального значения с частотой, которая имеет двукратную величину по отношению к частоте питающего ее электрического тока.
С тем, какие их виды бывают, уже мы ознакомились. Теперь же рассмотрим примеры использования электромагнитов.
Электромагниты и их применение
Вот некоторые из примеров, где они используются:

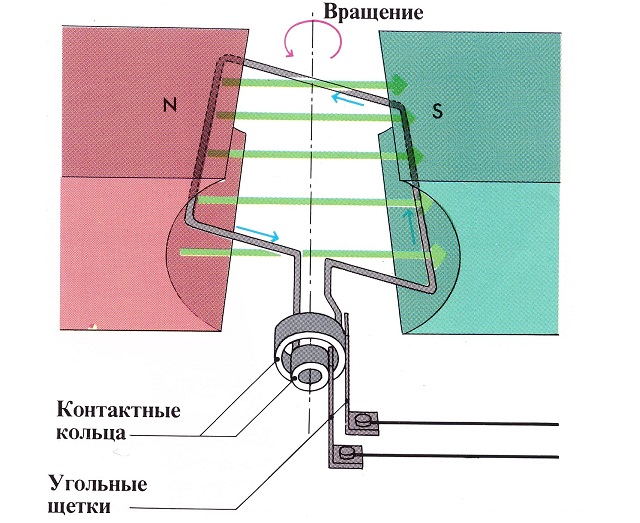

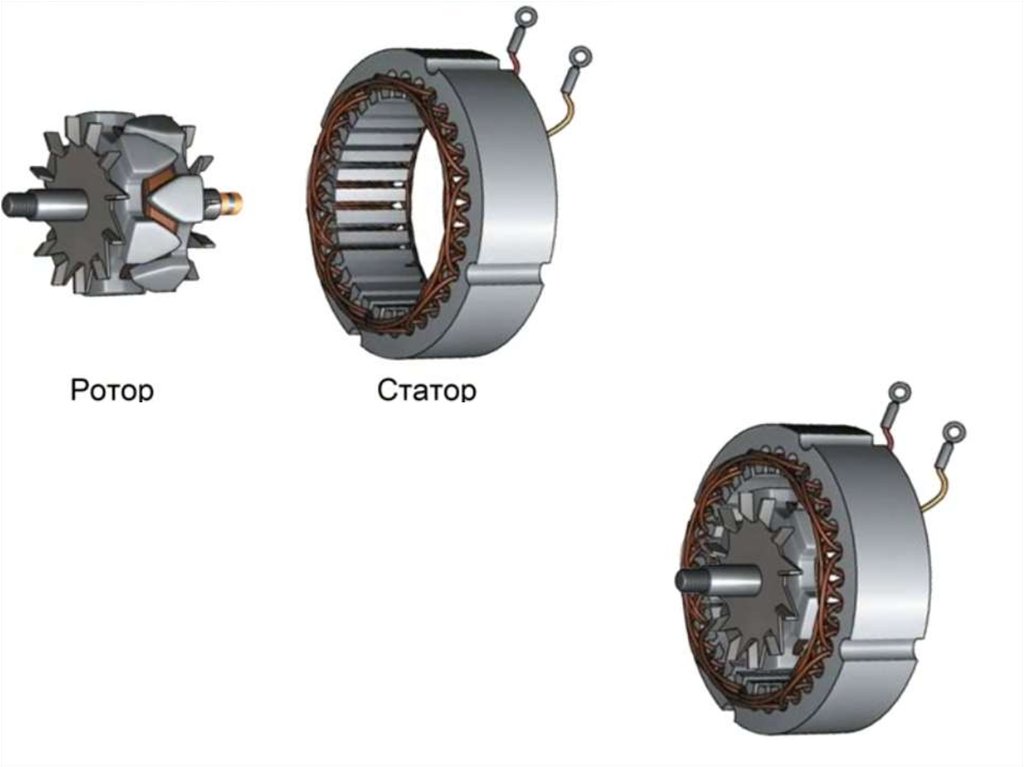

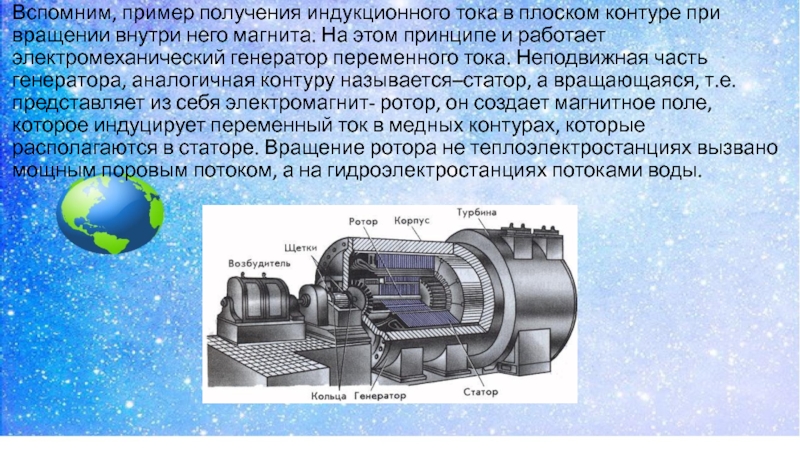

- Моторы и генераторы. Благодаря электромагнитам стало возможным производство электродвигателей и генераторов, которые работают по принципу электромагнитной индукции. Это явление было открыто ученым Майклом Фарадеем. Он доказал, что электрический ток создает магнитноее поле. Генератор использует внешнюю силу ветра, движущейся воды или пара, вращает вал, который заставляет двигаться набор магнитов вокруг спирального провода, чтобы создать электрический ток. Таким образом, электромагниты преобразуют в электрическую другие виды энергии.
- Практика промышленного использования. Только материалы, сделанные из железа, никеля, кобальта или их сплавов, а также некоторые природные минералы реагируют на магнитное поле. Где используют электромагниты? Одной из сфер практического применения является сортировка металлов. Поскольку упомянутые элементы используются в производстве, с помощью электромагнита эффективно сортируют железосодержащие сплавы.
- Где применяют электромагниты? С их помощью можно также поднимать и перемещать массивные объекты, например, автомобили перед утилизацией. Они также используются в транспортировке. Поезда в Азии и Европе используют электромагниты для перевозки автомобилей. Это помогает им двигаться на феноменальных скоростях.
Расчёты
Перед тем, как начать собирать электромагнит своими руками, делают предварительный расчёт его параметров. Элементы конструкции рассчитывают отдельно для ЭМ постоянного и переменного тока.
Для постоянного тока
Перед тем, как производить расчёты, определяются с требуемой величиной магнитодвижущей силы (МДС) катушки. Параметры обмотки должны обеспечивать нужную МДС, в то же время катушка не должна перегреваться, иначе будет потерян изоляционный слой провода намотки. Исходными данными для расчёта являются напряжение в проводе электромагнитной катушки и требуемая величина магнитодвижущей силы.
Методики расчёта электромагнитов постоянного тока постоянно публикуются в сети интернета. Там же можно подобрать формулы для определения МДС, поперечного сечения сердечника и провода обмотки, его длины.
Дополнительная информация. В основном в интернете ищут расчёты электромагнитов на 12 вольт, сделанных своими руками. В зависимости от потребностей, можно пойти разными путями расчётов. В основном выбирают «рецепты» по определению сечения и длины провода обмотки с питанием от стандартной батарейки формата «А» или «АА».
Для переменного тока
Основой для ЭМ переменного тока является расчёт обмотки. Как и в предыдущем случае, руководствуются исходными требованиями величины МДС. Несмотря на большое количество рекомендуемых формул расчёта, чаще всего «способности» устройства определяют опытным подбором параметров деталей его конструкции. Методики расчёта ЭМ переменного тока всегда можно найти во всемирной информационной паутине (интернете).
Сверхпроводящий электромагнит
Сверхпроводимостью считают свойство материалов с сопротивлением, близким к нулю. Электромагниты с практически нулевым показателем сопротивления обладают сверхмощным магнитным полем. Сила магнитного воздействия может заставить парить в пространстве такие диамагнетики, как кусочки свинца и органические объекты.
Как было замечено физиками, металлы приобретают свойство сверхпроводимости при сверхнизкой температуре. Чтобы получить эффект сверхпроводимости, обмотки ЭМ помещают в сосуд Дьюара с жидким гелием, который снабжён клапаном для сброса паров вещества. Сверхпроводящие магниты применяют в медицинском оборудовании – аппаратах МРТ (магнитный резонансный томограф). В экспериментальных поездах на воздушной подушке применяются сверхпроводящие магниты.
Сверхпроводящий магнит
