Как определить полярность светодиода — 2 простых способа
Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.
Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).
Обозначение светодиода в схеме
В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.
Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.
Визуальный метод определения полярности
Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.
Длина выводов светодиода
Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.
Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).
Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.
Тестирование с применением мультиметра или аккумулятора
Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.
При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.
Определение полярности светодиода при помощи мультиметра
В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.
Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.
Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.
Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.
Проверка полярности при помощи источника питания
И еще несколько советов:
- если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
- некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
- при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.
Тиристоры
На основе базового символа диода построены и условные обозначения тиристоров (от греческого thyra — дверь и английского (resi)stor — резистор). Это диоды, представляющие собой чередующиеся слои кремния с электропроводностью типов р и п. Таких слоев в тиристоре четыре, т. е. он имеет три р-п перехода (структура р-п-р-п).
Тиристоры нашли широкое применение в различных регуляторах переменного напряжения, в релаксационных генераторах, коммутирующих устройствах и т. д.
Рис. 7. Тиристор и его обозначение на принципиальных схемах.
Тиристоры с выводами только от крайних слоев структуры называют динисторимн и обозначают символом диода, перечеркнутым отрезком линии, паралельной черточке-катоду (рис 7,а). Такой же прием использован и при построении обозначения симметричного динистора (рис. 7, б), проводящего ток (после включения) в обоих направлениях.
Тиристоры с дополнительным (третьим) выводом (от одного из внутрених слоен структуры) называют тринисторами. Управление по катоду в обозначении этих приборов показывают ломаной линией, присоединенной к символу катода (рис. 7,в), по аноду — линией, продолжающей одну из сторон треугольника, символизирующего анод (рис. 7,г).
Условное обозначение симметричного (двунаправленного) трииистора получают из символа симметричного динистора добавлением третьего вывода (рис. 7,(5).
Что это такое
В литературе дается следующее определение:
Стабилитрон или диод Зенера это прибор, предназначенный для стабилизации напряжения в электрических цепях. Работает при обратном смещении в режиме пробоя. До наступления пробоя имеет высокое сопротивление перехода. Протекающие при этом токи незначительны. Широко используются в электронике и в электротехнике.
Если говорить простыми словами, то стабилитрон предназначен для стабилизации напряжения в электронных схемах. В цепь он включается в обратном направлении. При достижении напряжения, превышающего напряжение стабилизации, происходит обратимый электрический пробой pn-перехода. Как только оно понизится до номинала, пробой прекращается, и стабилитрон закрывается.
На нижеприведенном рисунке представлена графическая схема для чайников, позволяющая понять принцип действия диода Зенера.
Основными преимуществами является невысокая стоимость и небольшие габариты. Промышленность выпускает устройства с напряжением стабилизации о 1,8 — 400 В в металлических, керамических или корпусах из стекла. Это зависит от мощности, на которую рассчитан стабилитрон и других характеристик.
Для стабилизации высоковольтного напряжения от 0,4 до нескольких десятков кВ, применяются стабилитроны тлеющего разряда. Они имеют стеклянный корпус и до появления полупроводниковых приборов применялись в параметрических стабилизаторах.
Аналогичными свойствами обладают приборы, меняющие свое сопротивление в зависимости от приложенного напряжения – это варисторы. Между стабилитроном и варистором разница заключается в том, что последний обладает двунаправленными симметричными характеристиками. А это значит, что в отличие от диодов, он не имеет полярности. Кратко варистор предназначен для обеспечения защиты от перенапряжения электронных схем.
Для предохранения аппаратуры от скачков напряжения применяют супрессоры. Между стабилитроном и супрессором отличия заключаются в том, что первый постепенно изменяет свое внутреннее сопротивление в зависимости от приложенного напряжения. Второй при достижении определенного порога напряжения открывается сразу. Т.е. его внутреннее сопротивление стремится к нулю. Основное назначение супрессоров — защита аппаратуры от скачков питания.
На рисунке ниже представлено условно графическое обозначение (УГО по ГОСТ) полупроводника и его вольт-амперная характеристика.
На рисунке цифрами указан участок 1-2. Он является рабочим и предназначен для стабилизации напряжения в цепях. Если прибор включить в прямом направлении, то он будет работать как обычный диод.
Рекомендуем посмотреть следующий видеоролик, чтобы подробнее изучить принцип действия стабилитрона, обозначение элементов и область их применения.
Вольт-амперная характеристика — стабилитрон
|
Внешний вид стабилитрона тлеющего разряда ( а и его. |
Вольт-амперная характеристика стабилитрона ( рис. 2.5, в) имеет вид, типичный для прибора тлеющего разряда. Большая площадь катода позволяет получить значительный рабочий участок в пределах от / min — 5 ма до / тах 30 ма, а у некоторых стабилитронов — от 10 до 60 ма.
|
Вольт-амперная характеристика стабилитрона. |
Вольт-амперная характеристика стабилитрона ( рис. 2 — 33) аналогична характеристике обычного полупроводникового диода. Отличие состоит лишь в том, что пробой обратным напряжением не приводит к разрушению прибора, а является нормальным рабочим режимом. Если обратное напряжение, приложенное к стабилитрону, меньше напряжения стабилизации t / CT, то сопротивление диода велико и ток по его цепи не протекает. При больших значениях напряжения через стабилитрон будет протекать ток, определяемый сопротивлением внешней цепи и разницей между приложенным напряжением и напряжением стабилизации.
|
Характеристика стабилитрона ( а ц схема его включения ( б. |
Вольт-амперная характеристика стабилитрона ( рис. 11 — 16, а) соответствует области пробоя на обратной ветви вольт-амперной характеристики перехода. Как было показано в § 10 — 5, напряжение в случае лавинного1 или туннельного пробоя зависит от удельного сопротивления полупроводников, образующих переход. Используя пластины п — Si с различной концентрацией примесей, можно изготовить стабилитроны с различными значениями Unp0e, соответствующими переходу в область лавинообразного роста обратного тока, а следовательно, и с различными значениями напряжения стабилизации. При использовании высоколегированного n — Si при напряжениях пробоя 27Проб 6 В преобладает туннельный пробой; при С проб — 5 — г — 7 В наряду с туннельным развивается и лавинный пробой, который при С / проб 7 В становится доминирующим.
|
Схема включения ( а и типовые вольт-амперные характеристики ( б стабилитрона, стабилитрон-делитель ( s. |
Из вольт-амперной характеристики стабилитрона ( рис. 10 6) видно, что в пределах от / a.
Как выглядит вольт-амперная характеристика стабилитрона.
Прямая ветвь вольт-амперной характеристики стабилитрона имеет такой же вид, как и у обычного диода. Падение прямого напряжения при токах, больших 1 ма, составляет около 0 7 — 0 8 в. Это свойство стабилитронов широко используется для взаимной компенсации температурных изменений напряжения стабилизации. У включенных последовательно стабилитрона, работающего в нормальном режиме, и одного или нескольких стабилитронов в прямом направлении суммарный температурный коэффициент напряжения может быть сведен практически к нулю. Например, для термокомпенсации одного стабилитрона с напряжением С / ст 8 — г — 8 5 в потребуются три стабилитрона, включенных в прямом направлении. По такому принципу изготавливаются особо стабильные стабилитроны с ТКН до 0 0005 %, не уступающие по свойствам нормальным элементам третьего-второго классов.
В прямом направлении вольт-амперная характеристика стабилитрона практически не отличается от прямой ветви любого кремниевого диода. Обратная ветвь ее имеет вид прямой вертикальной линии, проходящей почти параллельно оси токов. Поэтому при изменении в широких пределах тока через прибор падение напряжения на нем практически не изменяется. Это свойство кремниевых диодов и позволяет использовать их в качестве стабилизаторов напряжения.
В прямом направлении вольт-амперная характеристика стабилитрона практически не отличается от прямой ветви любого кремниевого диода. Обратная ветвь ее имеет вид прямой вертикальной линии, проходящей почти параллельно оси токов.
Таким образом, вид вольт-амперной характеристики стабилитрона обеспечивает необходимое изменение сопротивления Rv регулирующего элемента.
На рис. 5 — 40 представлена вольт-амперная характеристика стабилитрона, на которой видно, что при обратном включении стабилитрона при напряжении — 8 в в большом диапазоне таков от 1 до 20 ма напряжение на стабилитроне практически не меняется. На этом участке характеристики дифференциальное сопротивление Rz очень мало. Указанный участок характеристики может быть использован для стабилизации напряжения.
|
Вольт-амперная характе. |
Что представляет собой данный элемент электрических схем
Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.
Вольт-амперная характеристика стабилитрона
Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.
Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.
Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики.
Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен.
Стабисторы, как и smd, производятся зачастую из кремния.
Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:
- UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
- ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
- IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
- IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
- IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.
Такая маркировка важна при выборе элемента под определенную электросхему.
Подробно о цветовой маркировке стабилизирующего диода
Маркировка стабилитрона
Любой диод (стабилитрон и т.д.) на своем корпусе содержит специальную маркировку, которая отражает то, какой материал использовался для изготовления каждого конкретного полупроводника. Такая маркировка может иметь следующий вид:
- буква или цифра;
- буква.
Кроме этого маркировка отражает электрические свойства и назначение прибора. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую разновидность устройства. Кроме этого маркировка содержит дату изготовления и условное обозначение изделия.
Смд интегрального типа часто содержат полную маркировку. В такой ситуации на корпусе изделия имеется условный код, который обозначает тип микросхемы. Пример расшифровки нанесенной на корпус кодовой маркировки для микросхем приведен на рисунке:
Пример маркировки микросхем
Кроме этого имеется еще и цветовая маркировка. Она существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012). Обозначения цветовой маркировки приведены в следующей таблице.
Параметры
0,5W корпус DO35 1,0W корпус DO41
| Стабилитрон 1.0V 0.5W BZX55C 1V0 |
| Стабилитрон 2.4V 0.5W BZX55C 2V4, BZX79 C2V4 |
| Стабилитрон 2.7V 0.5W BZX55C 2V7, BZX79 C2V7 |
| Стабилитрон 3.0V 0.5W BZX55C 3V0, BZX79 C3V0 |
| Стабилитрон 3.3V 0.5W BZX55C 3V3, BZX79 C3V3 |
| Стабилитрон 3.3V 1.3W 1N4728A, BZV85C-3V3 |
| Стабилитрон 3.6V 0.5W BZX55C 3V6, BZX79 C3V6 |
| Стабилитрон 3.6V 1.3W 1N4729A, BZV85C-3V6 |
| Стабилитрон 3.9V 0.5W BZX55C 3V9, BZX79 C3V9 |
| Стабилитрон 3.9V 1.3W 1N4730A, BZV85C-3V9 |
| Стабилитрон 4.3V 0.5W BZX55C 4V3, BZX79 C4V3 |
| Стабилитрон 4.3V 1.3W 1N4731A, BZV85C-4V3 |
| Стабилитрон 4.7V 0.5W BZX55C 4V7, BZX79 C4V7 |
| Стабилитрон 4.7V 1.3W 1N4732A, BZV85C-4V7 |
| Стабилитрон 5.1V 0.5W BZX55C 5V1, BZX79 C5V1 |
| Стабилитрон 5.1V 1.3W 1N4733A, BZV85C-5V1 |
| Стабилитрон 5.6V 0.5W BZX55C 5V6, BZX79 C5V6 |
| Стабилитрон 5.6V 1.3W 1N4734A, BZV85C-5V6 |
| Стабилитрон 6.2V 0.5W BZX55C 6V2, BZX79 C6V2 |
| Стабилитрон 6.2V 1.3W 1N4735A, BZV85C-6V2 |
| Стабилитрон 6.8V 0.5W BZX55C 6V8, BZX79 C6V8 |
| Стабилитрон 6.8V 1.3W 1N4736A, BZV85C-6V8 |
| Стабилитрон 7.5V 0.5W BZX55C 7V5, BZX79 C7V5 |
| Стабилитрон 7.5V 1.3W 1N4737A, BZV85C-7V5 |
| Стабилитрон 8.2V 0.5W BZX55C 8V2, BZX79 C8V2 |
| Стабилитрон 8.2V 1.3W 1N4738A, BZV85C-8V2 |
| Стабилитрон 9.1V 0.5W BZX55C 9V1, BZX79 C9V1 |
| Стабилитрон 9.1V 1.3W 1N4739A, BZV85C-9V1 |
| Стабилитрон 10V 0.5W BZX55C,79 10V, 1N5240, 1N758 |
| Стабилитрон 10V 1.3W 1N4740A, BZV85C-10V |
| Стабилитрон 11V 0.5W BZX55C 11V, BZX79 C11V |
| Стабилитрон 12V 0.5W BZX55C 12V, BZX79 C12V |
| Стабилитрон 12V 1.3W 1N4742A, BZV85C-12V |
| Стабилитрон 13V 0.5W BZX55C 13V, BZX79 C13V |
| Стабилитрон 13V 1.3W 1N4743A, BZV85C-13V |
| Стабилитрон 15V 0.5W BZX55C 15V, BZX79 C15V |
| Стабилитрон 15V 1.3W 1N4744A, BZV85C-15V |
| Стабилитрон 18V 0.5W BZX55C 18V, BZX79 C18V |
| Стабилитрон 18V 1.3W 1N4746A, BZV85C-18V |
| Стабилитрон 20V 0.5W BZX55C 20V, BZX79 C20V |
| Стабилитрон 20V 1.3W 1N4747A, BZV85C-20V |
| Стабилитрон 22V 0.5W BZX55C 22V, BZX79 C22V |
| Стабилитрон 22V 1.3W 1N4748A, BZV85C-22V |
| Стабилитрон 24V 0.5W BZX55C 24V, BZX79 C24V |
| Стабилитрон 24V 1.3W 1N4749A, BZV85C-24V |
| Стабилитрон 27V 0.5W BZX55C 27V, BZX79 C27V |
| Стабилитрон 27V 1.3W 1N4750A, BZV85C-27V |
| Стабилитрон 30V 0.5W BZX55C 30V, BZX79 C30V |
| Стабилитрон 30V 1.3W 1N4751A, BZV85C-30V |
| Стабилитрон 33V 0.5W BZX55C 33V, BZX79 C33V |
| Стабилитрон 33V 1.3W 1N4752A, BZV85C-33V |
| Стабилитрон 36V 0.5W BZX55C 36V, BZX79 C36V |
| Стабилитрон 36V 1.3W 1N4753A, BZV85C-36V |
| Стабилитрон 39V 1.3W 1N4754A, BZV85C-39V |
| Стабилитрон 43V 1.3W 1N4755A, BZV85C-43V |
| Стабилитрон 47V 0.5W BZX55C 47V, BZX79 C47V |
| Стабилитрон 47V 1.3W 1N4756A, BZV85C-47V |
| Стабилитрон 51V 1.3W 1N4757A, BZV85C-51V |
| Стабилитрон 56V 1.3W 1N4758A, BZV85C-56V |
| Стабилитрон 75V 1.3W 1N4761A, BZV85C-75V |
| Стабилитрон 82V 1.3W 1N4762A, BZV85C-82V |
| Стабилитрон 91V 1.3W 1N4763A, BZV85C-91V |
| Стабилитрон 100V 0.5W BZX55C 100V, BZX79 C100V |
| Стабилитрон R2K 150v do-201 |
| Стабилитрон R2KN Vz=150-170 V |
| Стабилитрон R2KY Vz=130-155 V |
| Стабилитрон R2M Vz=135-180 V |
| Стабилитрон RM25 (MA2560) 56V |
Did you find apk for android? You can find new Free Android Games and apps.
Диод в цепи переменного тока
Кто забыл, что такое переменный ток, читаем . Итак, для того, чтобы рассмотреть работу диода в цепи переменного тока, давайте составим схему. Здесь мы видим генератор частоты G, диод и два клеммника Х1 и Х2, с которых мы будем снимать сигнал с помощью осциллографа.
Мой генератор частоты выглядит вот так.
генератор частот
Осциллограмму будем снимать с помощью цифрового осциллографа
Генератор выдает переменное синусоидальное напряжение.
синусоидальный сигнал
Что же будет после диода? Цепляемся к клеммам X1 и X2 и видим вот такую осциллограмму.
переменное напряжение после диода
Диод вырезал нижнюю часть синусоиды, оставив только верхнюю часть.
А что будет, если мы поменяем выводы диода? Схема примет такой вид.
переменый ток после диода
Что же получим на клеммах Х1 и Х2 ? Смотрим на осциллограмму.
переменный ток после диода
Ничего себе! Диод срезал только положительную часть синусоиды!
Схема для проверки
Рассмотрим еще одну простейшую схему для определения напряжения стабилизации, которая состоит из:
- Регулируемого блока питания. Постоянное напряжение должно изменяться плавно потенциометром от 0 до 50 В (чем выше максимальное напряжение тем больший диапазон элементов вы сможете проверить). Это позволит проверить практически любой маломощный стабилитрон.
- Набор токоограничивающих резисторов. Обычно они имеют номинал 1 Ком, 2,2 Ком и 4,7 Ком, но их может быть и больше. Все зависит от напряжения и тока стабилизации.
- Вольтметр, можно использовать обыкновенный мультиметр.
- Колодка с подпружиненными контактами. Она должна иметь несколько ячеек, чтобы была возможность подключать полупроводники с различными корпусами.
Для проверки подключают стабилитрон по вышеприведенной схеме и постепенно поднимают напряжение на источнике питания от 0. При этом контролируют показания вольтметра. Как только напряжение на элементе перестанет расти, независимо от его увеличения на блоке питания, это и будет стабилизацией по напряжению.
Если на элементе есть маркировка, то полученные при измерении данные сверяют с таблицей в справочнике по параметрам.
Отметим, что стабилитроны могут выпускаться в различном исполнении. Например, КС162 производятся в керамических корпусах, КС133 в стеклянных, Д814 и Д818 в металлических.
Приведем характеристики некоторых распространенных отечественных стабилитронов:
- КС133а напряжение стабилизации равно 3,3 В, выпускаются в стеклянном корпусе;
- КС147а поддерживает напряжение на уровне 4,7 В, корпус стеклянный;
- КС162а– 6,2 В, корпус из керамики;
- КС175а – 7,5 В, имеет керамический корпус;
- КС433а – 3,3 В, выпускают в металлическом корпусе;
- КС515а – 15 В, корпус из металла;
- КС524г – в керамическом корпусе с напряжением 24 В;
- КС531в – 31 В, керамический корпус;
- КС210б – напряжение стабилизации 10 В, корпус из керамики;
- Д814а – 7-8,5 В, в металлическом корпусе;
- Д818б – 9 В, металлический корпус;
- Д817б – 68 В, в корпусе из металла.
Для проверки стабилитрона с большими напряжениями стабилизации применяется другая схема, которая представлена на рисунке снизу.
Проверка производится аналогично описанному способу. Похожие приборы выпускаются китайскими производителями.
Однако, можно собрать простейшую схему для проверки стабилитронов с применением мультиметра. Это хорошо показано на видео далее.
Следует предупредить, что показанную на видео электрическую схему применять не рекомендуется, т.к. она небезопасна и требует соблюдения техники безопасности. В противном случае можно получить травму (в лучшем случае).
Обозначения работы элемента электросхемы

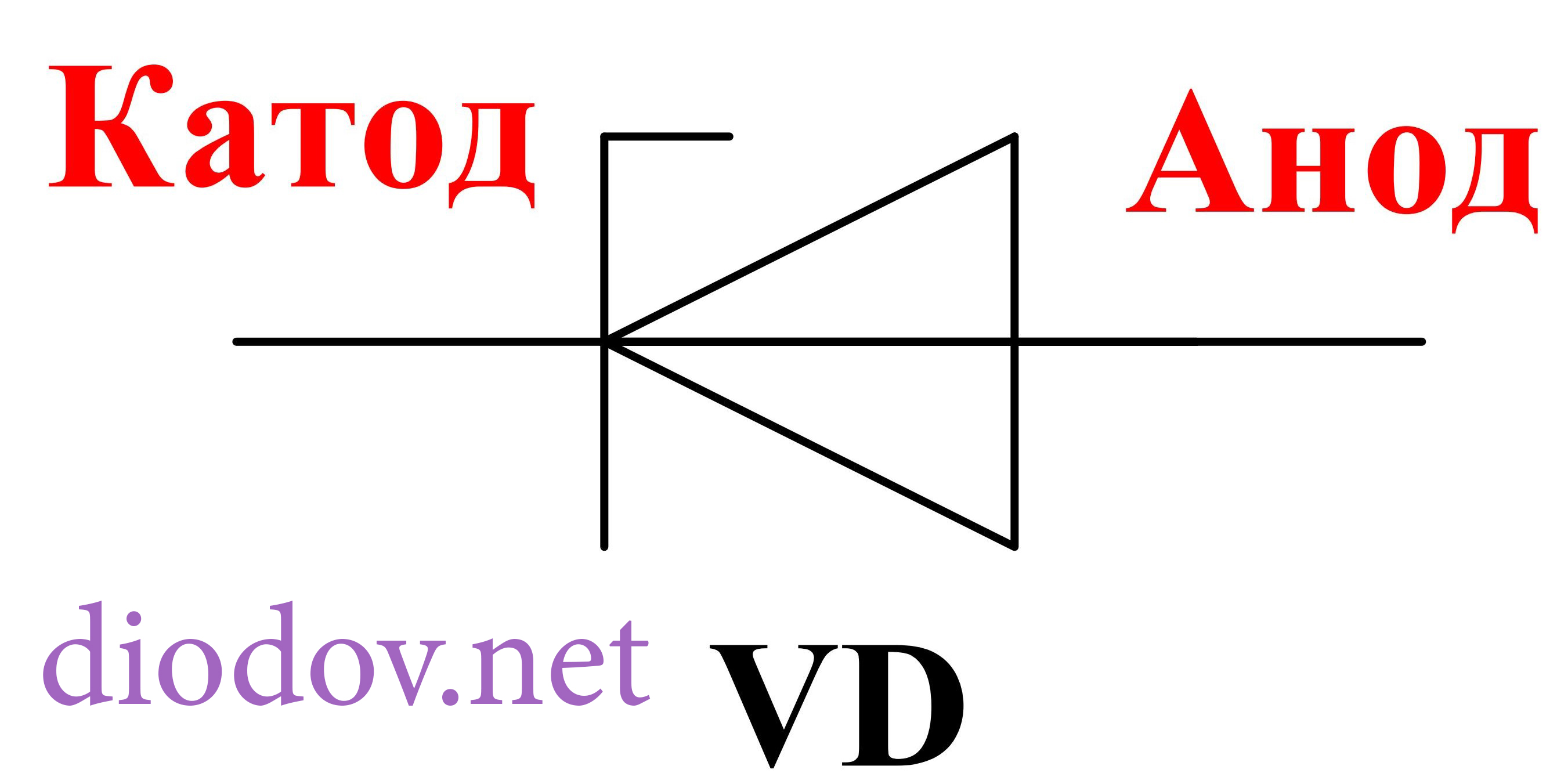

Схематическое обозначение стабилитрона
Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:
Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.
Включение стабилитрона
На первый взгляд, включение такой диод имеет неправильное, ведь он должен подключаться «наоборот». В ситуации подачи на смд обратного напряжения наблюдается явление «пробоя». В результате чего напряжение между его выводами остается неизменным. Поэтому он должен быть последовательно подключен к резистору с целью ограничения проходящего через него тока, что будет обеспечивать падение «лишнего» напряжения от выпрямителя.
Из-за того, что каждый стабилитрон обладает такими характеристиками, для него можно рассчитать номинал резистора, который будет подключаться с ним последовательно. У импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпусе (стеклянном или нет). Обозначение такого диода smd всегда начинается с BZY… или BZX…, а их напряжение пробоя (стабилизации) имеет маркировку V. Например, обозначение 3V9 расшифровывается как 3.9 вольта.
Основные виды и размеры SMD приборов
Корпуса компонентов для микроэлектроники, имеющие одинаковые номинальные значения, могут отличаться друг от друга габаритами. Их габариты определяются прежде всего по типовому размеру каждого. К примеру: резисторы обозначаются типовыми размеры от «0201» до «2512». Данные 4 цифры в маркировке SMD компонента обозначают кодировку, которая указывает длину и ширину прибора в дюймовом измерении. В размещенной таблице, типовые размеры указаны также и в мм.
Маркировка SMD компонентов — резисторы
| Прямоугольные чип-резисторы и керамические конденсаторы | |||||
| Типоразмер | L, мм (дюйм) | W, мм (дюйм) | H, мм (дюйм) | A, мм | Вт |
| 0201 | 0.6 (0.02) | 0.3 (0.01) | 0.23 (0.01) | 0.13 | 1/20 |
| 0402 | 1.0 (0.04) | 0.5 (0.01) | 0.35 (0.014) | 0.25 | 1/16 |
| 0603 | 1.6 (0.06) | 0.8 (0.03) | 0.45 (0.018) | 0.3 | 1/10 |
| 0805 | 2.0 (0.08) | 1.2 (0.05) | 0.4 (0.018) | 0.4 | 1/8 |
| 1206 | 3.2 (0.12) | 1.6 (0.06) | 0.5 (0.022) | 0.5 | 1/4 |
| 1210 | 5.0 (0.12) | 2.5 (0.10) | 0.55 (0.022) | 0.5 | 1/2 |
| 1218 | 5.0 (0.12) | 2.5 (0.18) | 0.55 (0.022) | 0.5 | 1 |
| 2010 | 5.0 (0.20) | 2.5 (0.10) | 0.55 (0.024) | 0.5 | 3/4 |
| 2512 | 6.35 (0.25) | 3.2 (0.12) | 0.55 (0.024) | 0.5 | 1 |
| Цилиндрические чип-резисторы и диоды | |||||
| Типоразмер | Ø, мм (дюйм) | L, мм (дюйм) | Вт | ||
| 0102 | 1.1 (0.01) | 2.2 (0.02) | 1/4 | ||
| 0204 | 1.4 (0.02) | 3.6 (0.04) | 1/2 | ||
| 0207 | 2.2 (0.02) | 5.8 (0.07) | 1 |
SMD конденсаторы
Конденсаторы выполненные из керамики по размеру одинаковы с резисторами, что касается танталовых конденсаторов, то они определяются по своей, собственной шкале типовых размеров:
| Танталовые конденсаторы | |||||
| Типоразмер | L, мм (дюйм) | W, мм (дюйм) | T, мм (дюйм) | B, мм | A, мм |
| A | 3.2 (0.126) | 1.6 (0.063) | 1.6 (0.063) | 1.2 | 0.8 |
| B | 3.5 (0.138) | 2.8 (0.110) | 1.9 (0.075) | 2.2 | 0.8 |
| C | 6.0 (0.236) | 3.2 (0.126) | 2.5 (0.098) | 2.2 | 1.3 |
| D | 7.3 (0.287) | 4.3 (0.170) | 2.8 (0.110) | 2.4 | 1.3 |
| E | 7.3 (0.287) | 4.3 (0.170) | 4.0 (0.158) | 2.4 | 1.2 |
Катушки индуктивности и дроссели SMD
Индуктивные катушки могут быть выполнены в различных конфигурациях корпуса, но их значение индицируется также, исходя из типоразмеров. Такой принцип маркировки SMD и расшифровки кодовых обозначений, дает возможность значительно упростить монтаж элементов на плате в автоматическом режиме, а радиолюбителю свободнее ориентироваться.
dr>
Моточные компоненты, такие как катушки, трансформаторы и прочие, которые мы в большинстве случаев изготавливаем собственноручно, могут просто не уместится на плате. Поэтому такие изделия, также выпускаются в компактном исполнении, которые можно установить на плату.
Определить какая именно катушка требуется вашему проекту, лучше всего воспользоваться каталогом и там подобрать требующийся вариант по типовому размеру. Типовые размеры, определяют с использованием кодового обозначения маркированного 4 числами (0805). Где значение «08» определяет длину, а число «05» показывает ширину в дюймовом измерении. Фактические габариты такого SMD компонента составят 0.08х0.05 дюйма.
Диоды и стабилитроны в корпусе SMD
Что касается диодов, то они также выпускаются в корпусах как цилиндрической формы так и в виде многогранника. Типовые размеры у этих компонентов задаются идентично индуктивным катушкам, сопротивлениям и конденсаторам.
| Диоды, стабилитроны, конденсаторы, резисторы | |||||
| Тип корпуса | L* (мм) | D* (мм) | F* (мм) | S* (мм) | Примечание |
| DO-213AA (SOD80) | 3.5 | 1.65 | 048 | 0.03 | JEDEC |
| DO-213AB (MELF) | 5.0 | 2.52 | 0.48 | 0.03 | JEDEC |
| DO-213AC | 3.45 | 1.4 | 0.42 | — | JEDEC |
| ERD03LL | 1.6 | 1.0 | 0.2 | 0.05 | PANASONIC |
| ER021L | 2.0 | 1.25 | 0.3 | 0.07 | PANASONIC |
| ERSM | 5.9 | 2.2 | 0.6 | 0.15 | PANASONIC, ГОСТ Р1-11 |
| MELF | 5.0 | 2.5 | 0.5 | 0.1 | CENTS |
| SOD80 (miniMELF) | 3.5 | 1.6 | 0.3 | 0.075 | PHILIPS |
| SOD80C | 3.6 | 1.52 | 0.3 | 0.075 | PHILIPS |
| SOD87 | 3.5 | 2.05 | 0.3 | 0.075 | PHILIPS |
Транзисторы в корпусе SMD
СМД транзисторы выполнены в корпусах, которые соответствуют их максимальном мощности. Корпуса этих полупроводниковых элементов символично можно разделить на два вида: SOT и DPAK.
Маркировка SMD компонентов
Маркировка электронных приборов в современной технике уже требует профессиональных знаний, и так просто, с кондачка в ней тяжело разобраться, особенно начинающему радиолюбителю. В сравнении с деталями выпускаемыми при Советском Союзе, где маркировка номинального значения и тип прибора наносилась в текстовом варианте, сейчас это просто мета паяльщика. Не надо было держать под рукой кипы справочной литературы, чтобы определить назначение и параметры того или иного прибора.
Однако, технологические процессы в промышленности не стоят на месте и автоматизация производства определяет свои правила. Именно SMD детали в поверхостном монтаже играют главную роль, а роботу нет никакого дела до маркировки деталей заправленных в машину, что туда поместили, то он и припаяет. Маркировка нужна специалисту, который обслуживает этого робота.
Скачать программу для расшифровки обозначения SMD деталей
Варикапы
Электронно-дырочный переход, к которому приложено обратное напряжение, обладает свойствами конденсатора. При этом роль диэлектрика играет сам р-п переход, в котором свободных носителей зарядов мало, а роль обкладок — прилежащие слои полупроводника с электрическими зарядами разного -знака — электронами и дырками. Изменяя напряжение, приложенное к р-п переходу, можно изменять его толщину, а следовательно, и емкость между слоями полупроводника.
Рис. 6. Варикапы и их обозначение на принципиальных схемах.
Это явление использовано в специальных полупроводниковых приборах — варикапах . Варикапы широко применяют для настройки колебательных контуров, в устройствах автоматической подстройки частоты, а также в качестве частотных модуляторов в различных генераторах.
Условное графическое обозначение варикапа (см. рис. 6,а), наглядно отражает их суть: дне параллельные черточки воспринимаются как символ конденсаторе. Кик и конденсаторы переменной емкости, варикапы часто изготовляют и виде блоков (их называют матрицами) с общим катодом и раздельными анодами. Для примера на рис. 6,6 показано обозначение матрицы из двух варикапов, а на рис. 6,в — из трех.
Проверка транзистор-тестером
Проверить на работоспособность полупроводниковых элементов можно с помощью универсального тестера радиокомпонентов. Часто его называют транзистор-тестером.
Это универсальный измерительный прибор с цифровым индикатором. С помощью транзистор-тестера можно проверить различные радиодетали. К ним относятся резисторы, конденсаторы, катушки индуктивности. А также и полупроводниковые приборы, транзисторы, тиристоры, диоды, стабилитроны, супрессоры и т.п.
Для проверки работоспособности, зажмите детальку в ZIF-панельке (специальном разъёме с рычагом для зажимания элементов), после чего на дисплее высвечивается схемное обозначение элемента. Однако рассматриваемые в этой статье элементы проверяются как обычные диоды. Поэтому не стоит рассчитывать, что транзистор тестер определит, на какое напряжение стабилитрон. Для этого все равно нужно будет собрать схему типа той, что показана выше или такую как рассмотрим далее.
Рекомендуем посмотреть видео о том, что такое универсальный транзистор-тестер и как им проверять радиоэлектронные компоненты.
Тестер, также как и мультиметр, проверяет целостность р-n перехода и корректно определяет напряжением стабилизации стабилитронов до 4,5 вольт.
При ремонте аппаратуры, рекомендуется элемент стабилизации менять на новый. Не зависимо от наличия исправного p-n перехода. Т.к. высока вероятность, что у диода изменилось напряжение стабилизации или оно может произвольно меняться в процессе работы аппаратуры.
Назначение
Ниже приводятся основные области применения диодов, на примере которых становится понятно их основное назначение:
- Диодные мосты представляют собой 4, 6 или 12 диодов, соединенных между собой, их количество зависит от типа схемы, которая может быть однофазной, трехфазной полумостовой или трехфазной полномостовой. Они выполняют функции выпрямителей, такой вариант чаще всего используется в автомобильных генераторах, поскольку внедрение подобных мостов, а также использование вместе с ними щеточно-коллекторных узлов, позволило в значительной степени сократить размеры данного устройства и увеличить степень его надежности. Если соединение выполнено последовательно и в одну сторону, то это повышает минимальные показатели напряжения, которое потребуется для отпирания всего диодного моста.
- Диодные детекторы получаются при комбинированном использовании данных приборов с конденсаторами. Это необходимо для того, чтобы было можно выделить модуляцию с низкими частотами из различных модулированных сигналов, в том числе амплитудно-модулированной разновидности радиосигнала. Такие детекторы являются частью конструкции многих бытовых потребителей, например, телевизоров или радиоприемников.
- Обеспечение защиты потребителей от неверной полярности при включении схемных входов от возникающих перегрузок или ключей от пробоя электродвижущей силой, возникающей при самоиндукции, которая происходит при отключении индуктивной нагрузки. Для обеспечения безопасности схем от возникающих перегрузок, применяется цепочка, состоящая из нескольких диодов, имеющих подключение к питающим шинам в обратном направлении. При этом, вход, которому обеспечивается защита, должен подключаться к середине этой цепочки. Во время обычного функционирования схемы, все диоды находятся в закрытом состоянии, но если ими было зафиксировано, что потенциал входа ушел за допустимые пределы напряжения, происходит активация одного из защитных элементов. Благодаря этому, данный допустимый потенциал получает ограничение в рамках допустимого питающего напряжения в сумме с прямым падением показателей напряжение на защитном приборе.
- Переключатели, созданные на основе диодов, используются для осуществления коммутации сигналов с высокими частотами. Управление такой системой осуществляется при помощи постоянного электрического тока, разделения высоких частот и подачи управляющего сигнала, которое происходит благодаря индуктивности и конденсаторам.
- Создание диодной искрозащиты. Используются шунт-диодные барьеры, которые обеспечивают безопасность путем ограничения напряжения в соответствующей электрической цепи. В совокупности с ними применяются токоограничительные резисторы, которые необходимы для ограничения показателей электрического тока, проходящего через сеть, и увеличения степени защиты.
Использование диодов в электронике на сегодняшний день весьма широко, поскольку фактически ни одна современная разновидность электронного оборудования не обходится без этих элементов.
