Текстолит с дорожками —> Плата
Осталось просверлить и соединить переходные отверстия.
Лайфхак: Если так получилось, что имеет место быть смещение слоёв, его можно компенсировать углом наклона сверла.
С первого отверстия сложновато поймать нужный угол, так что лучше сначала сверлить наименее требовательные к выходной точке отверстия (например, те, что выходят в область металлизации или объемные острова меди)
После просверливания, необходимо соединить отверстия. Разумеется, мы будем это делать с помощью резисторных/конденсаторных ножек и паяльника. Но иногда на переходное отверстие надо сверху поставить SMD-компонент, и в этом случае высокая плюшка припоя недопустима. Мы придумали следующий трюк:
- Запаиваем штырь
- Стачиваем гравёром всё лишнее
- ….
- Профит!
Также можно заказать и использовать клёпки, спасибо tretyakovmax за напоминание о них (Правда, с расклёпыванием жил пачкорда — это, похоже, тема отдельной статьи)
Если Вы всё-таки ошиблись и протравили слой с компонентами у которых более двух выводов отзеркаленным, попробуйте выгнуть ножки компонентов в обратную сторону и припаять их вверх ногами.
Типа всё ))
Можно запаивать компоненты и врубать питание.
А после тестирования и исправления, привести в порядок переходные отверстия, перенести текст и логотипы на слой шелкографии и заказать фиолетовые платы на OSHPark, или много плат на EasyEDA.
Вот еще годный видос для дальнейшего изучения всякого рода тонкостей (осторожно, залипательный канал, есть пострадавшие):
Спасибо за внимание!
Травление печатной платы
Для травления печатных плат я использую раствор из хлорного железа. Процесс происходит достаточно быстро, выполнять травление стоит на улице или в хорошо проветриваемом помещении. Перед использованием раствор желательно немного перемешать.
Для того чтобы не запачкаться и уберечься от попадания раствора на кожу рук используйте салфетки или же более дешевый расходный материал — туалетную бумагу.
Травление печатной платы нужно выполнять в специальной ванночке или же в пластиковой посудине, которую не жалко испортить.
Вытравливаемая плата должна быть расположена медной стороной донизу, чтобы частички меди после химической реакции свободно оседали на дно посудины.
Идеальный вариант — если удастся положить платку на поверхность раствора так, чтобы она на нем плавала, но это не всегда удается.
Лучше заранее просверлить отверстия на краях платы (например для будущего крепления) и продев через них нити или эмалированную проволоку закрепить платку так как нужно и чтобы она не лежала на дне посудины, а была погружена в раствор на небольшую глубину.
Рис. 12. Подготовка к травлению печатной платы в хлорном железе.
Процесс травления в хлорном железе может занять примерно 10-20 минут, в зависимости от площади платы, качества раствора и температуры окружающей среды.
Проверять результат процесса травления желательно каждые 5-10 минут.
Когда все дорожки уже вытравлены, держим некоторое время платку над посудиной чтобы с нее стекли остатки раствора.
Вытираем стеклотекстолит салфетками или туалетной бумагой и несем под кран для промывания водою.
Плата вытравлена!
Функции лута
Функции лута сильно зависит от типа игры. Давайте для примера возьмем классические адвенчуры (да, в них тоже есть лут), сурвайвалы со строительными механиками, «рогалики» и ролевые проекты.
в адвенчурах лут является инструментом для решения загадок
У игрока есть лут, который он получает на картах или в определенных зонах. Этот лут зачастую идет сразу в инвентарь.
В подобных играх лут — инструмент для решения головоломок, на этом его функция заканчивается. Зачастую предметы, которые были найдены и использованы, исчезают, чтобы не путать игрока.
в сурвайвалах со строительными механиками лут является либо ингредиентом, либо средством обработки
В подобных играх лут является и ресурсом, и средством обработки/добычи ресурсов.
Например, мы можем взять топор (средство обработки), подойти к дереву и начать его рубить. Так мы получим древесину – ингредиент.
в рогаликах функция лута заключается в добавлении разнообразия прохождениям
Высокий рандом выпадения предметов в подобных проектах наравне с генерацией случайных событий делает каждое прохождение уникальным.

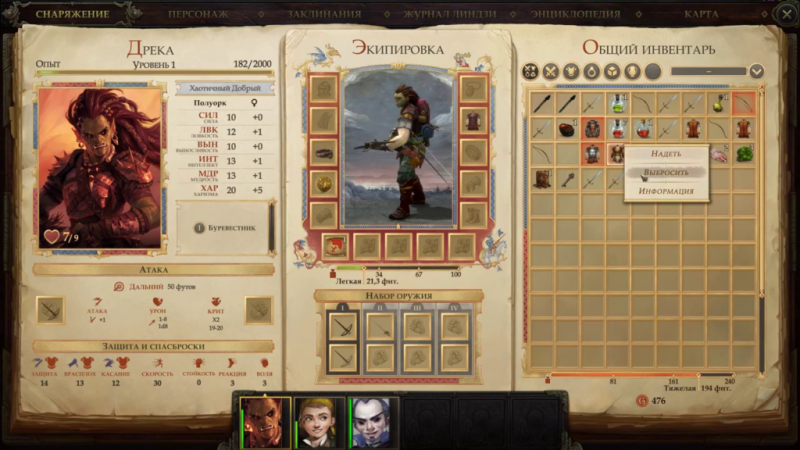

лут в играх с ролевыми элементами тоже добавляет вариативности, но при этом часто является и отражением прогресса
Без хорошего лута игрок, как правило, не может продвинуться дальше по игре. Поэтому зачастую в играх с ролевыми элементами важную роль занимает не только прокачка характеристик, но и поиск предметов, которые упрощают и разнообразят прохождение.
На самом деле функций у лута намного больше. Даже в рамках упомянутых ниш. Среди центральных — обеспечение работы игрового цикла
Но я хочу сделать упор на том, что лут всегда дарит эмоции. Это одна из самых значимых его функций.
SVG —> Текстолит
Вся статья, на самом деле, написана только ради того, чтобы поделиться с миром самой правильной бумагой для ЛУТа. Вот она:
Также, у нас есть информация о пригожести бумаги Black Diamond. Другие марки могут обладать необходимыми свойствами, а могут нет. HP не подходит точно (плавится под утюгом), Lomond условно подходит, «но как-то средне». Можно экспериментировать с разной глянцевой фотобумагой для струйной печати. Пишите в коменты чо как с другими бумагами )
Алгоритм:
Ставим утюг греться на максимальную температуру.
Шлифуем текстолит с обеих сторон мелкой наждачкой, сантехнической абразивной губкой (, klirichek), губкой для посуды или абразивным ластиком.
Если Ваш принтер умеет кушать форматы отличные от A4, Отрезаем от А4 полоску по размеру изображения. Бумага сверхценная: если Вам удалось её достать, надо экономить.
Заталкиваем в принтер узкой стороной. Проверяем, что изображение двух слоёв платы не превышает ширины отрезанной полоски по ширине и 210 по высоте.
Печатаем лазерником с оригинальным тонером в картридже на этой глянцевой фотобумаге для струйных принтеров.
Не прикасаясь к тонеру, разрезаем слои на две отдельные бумажки и дырявим габаритные отверстия на обоих слоях.
Вставляем прямые штырьки (например, от PLS/PLD гребёнки) в 4 габаритных отверстия.
Насаживаем передний слой.
Проглаживаем равномерно, сильно не надавливая, до пожелтения бумаги (или еще каких-либо знаков свыше, это всё-таки ЛУТ: совсем избавиться от магии, наверно, невозможно)
Штырьки можно вытащить когда бумага начнет прилипать и потеряет способность смещаться.
Не отдирая бумагу от текстолита, повторяем последние три пункта с задним слоем.
Даём текстолиту остыть: можно пока поставить греться чайник и начать разбодяживать персульфат аммония.
С остывшего текстолита (без воды, это архиважно) аккуратненько отодрать лишнюю бумагу. Тонер должен сойти вместе с глянцевым слоем фотобумаги, так и было задумано.
В случае ошибок, можно стереть один из слоёв ацетоном, подложить уже оторванную бумажку противоположного слоя (чтобы тонер не отлип от платы и не перевёлся на доску, на которой Вы гладите) и повторить.
Создаём рисунок
- Минимизировать количество перемычек.
- Дорожки относительно друг друга должны располагаться строго перпендикулярно и параллельно.
- Компактный монтаж.
Во время создания рисунков учитывайте габариты элементов, расположение выводов деталей и их размеры. Также необходимо позаботиться, чтобы сильноточные проводники имели более широкие дорожки. Создание рисунка можно сравнить с игрой в тетрис: можно размечать элементы как вздумается, пока не будет получен идеал, который поможет воплотить в реальность ЛУТ-технология. Струйный принтер (или лазерный) поможет вам сделать его физическим, пощупать своими руками.
Размачивание бумаги, промежуточная очистка
Теперь нужно отделить бумагу от стеклотекстолита чтобы на нем остался только перенесенный тонер. Для этого готовим небольшую ванночку с теплой водой (температурой ~40°). Окунаем в воду нашу плату и даем бумаге размокнуть примерно 10-20 минут.
Рис. 6. Размачиваем приклеенную бумагу в теплой воде.
Когда бумага промокнет можно пробовать ее отделять, начиная с одного из краев стеклотекстолита.
Рис. 7. Пробуем аккуратно отделить размокшую бумагу от стеклотекстолита.
Здесь важно не спешить, сперва понемногу снять верхний слой, который достаточно легко отдирается
Рис. 8. Верхний слой бумаги отделен.
На данном этапе уже можно увидеть примерный рисунок печатной платы — дорожки из тонера, который плотно пристал к медной поверхности.
Теперь, когда мы сняли верхний слой и убедились что бумага промокла достаточно хорошо, можно приступить к уборке оставшихся ее частиц.
Если прижать палец к платке и провести его вдоль то размоченная бумага начнет скатываться в рулончики, также для этого можно попробовать применить кусочек ватки.
Выполнять данную операцию нужно с аккуратностью, вы должны прочувствовать необходимое давление, достаточное для отделения бумаги и безопасное для того, чтобы не содрать тонер с медной поверхности платы. Будьте особо аккуратны в тех местах, где расположены тоненькие дорожки.
Если все же какая-то дорожка из тонера немного стерлась, то не переживайте — это мы потом исправим.
Рис. 9. Убираем остатки размоченной бумаги.
Даем плате просохнуть и приступаем к очередному этапу очистки, который нужен чтобы по возможности убрать оставшиеся частички бумаги приклеившиеся не к тонеру а к меди.
Намачиваем ватку в этиловый спирт (можно купить в аптеке) и с небольшим усилием начинаем очищать поверхность дорожек из тонера от микрочастиц бумаги (тонер не растворяется под воздействием спирта).
Всю бумагу отделить конечно же не получится (да и не нужно), поскольку часть из нее уже плотно склеена с тонером, нас больше интересуют именно те участки, где остались небольшие кусочки бумаги прилипшей к медной поверхности — к примеру это могут быть промежутки между дорожками, отверстия и т.п.
Поэкспериментировав и убедившись что при очистке тонер на дорожках остается на месте и все хорошо, можете попробовать немного увеличить усилие чтобы убрать кусочки бумаги в отверстиях под сверление.
После этой процедуры даем платке высохнуть, на это потребуется несколько секунд (спирт выветривается очень быстро).
Рис. 10. Предварительная очистка поверхности платы с тонером с помощью ватки и спирта.
