Цоколь здания: что это такое, и какие функции на нем лежат

Виды

Цоколь играет очень важную роль во всех зданиях, где имеется соответствующий этаж либо большое подвальное помещение.

С точки зрения строения, цоколи бывают:

• западающими;
• выступающими;
• выровненными по одной линии с внешним фасадом.

Западающий вариант пользуется наибольшей популярностью, поскольку требует меньше материалов для его обустройства, а кроме того, его не заливает дождем, и это очень выгодно, поскольку позволяет отказаться от монтажа водостоков. Западающий цоколь, как правило, защищен слоем эффективной гидроизоляции, поэтому лучше переносит дожди и таяние снега, да и служит гораздо дольше.

Чисто визуально западающий цоколь выглядит так, будто верхняя часть здания выступает над нижней, это способствует тому, что формируется двойная защита от влаги, благодаря чему подвал остается сухим.

Выступающий цоколь выглядит более эстетично, однако обустройство требует обязательного монтажа дополнительных систем отлива по верхней кромке, чтобы защитить подвал от попадания влаги внутрь. Современное домостроение в последние годы практически отказалось от выступающих цоколей, поскольку этот вариант требует гораздо больших затрат сил, времени и средств на его обустройство, а кроме того, он имеет пониженную устойчивость к ветру и талым водам, склонен к коррозии и, как следствие, быстрее изнашивается.

А также потребуется закрыть слой гидроизоляции и смонтировать механизм водоотводов для выведения дождевых вод. Данный цоколь имеет смысл, если внешние стены дома по техпроекту получаются слишком тонкими. При этом он выглядит довольно эстетично, придавая всему строению ощутимую монументальность.

А вот возводить цоколь вровень с внешней стеной специалисты категорически не советуют. В этом случае собственники дома не смогут защитить его слоем гидроизоляции, а значит, возрастет риск образования чрезмерной сырости в самых уязвимых зонах, да и эстетика такого оформления «хромает» – выровненный по стенам фундамент никогда не произведет столь же благоприятное впечатление, как рельефный.

Назначение цоколя и разновидности цокольных конструкций

Цоколь представляет собой опорную часть строения, расположенную между фундаментной основой и стенами.

Ответственный элемент — цокольная часть фундамента

Он возвышается над нулевой отметкой на 0,2-0,5 м и выполняет следующие задачи:

• воспринимает нагрузку от массы строения;
• обеспечивает устойчивость стен;
• предотвращает усадку здания;
• компенсирует различные деформации;
• защищает стены от капиллярного проникновения влаги;
• теплоизолирует подвальное помещение;
• связывает фундаментную основу со стенами;
• улучшает эстетическое восприятие фасадной части дома;
• формирует уровень расположения пола нижнего этажа;
• равномерно передает нагрузки от стен на фундаментную основу;
• обеспечивает увеличенную высоту цокольного этажа.

Цокольная основа сооружается в соответствии с требованиями строительных норм, которыми предусмотрены различные варианты конструкции цоколя:

выступающая по периметру стен здания. Представляет собой наиболее дорогую разновидность цоколя. Для сооружения выступающего варианта цокольной конструкции требуется увеличенный объем строительных материалов. Данный вариант превосходит по эстетическому восприятию остальные разновидности и придает строению респектабельный вид. Вместе с тем выступающая конструкция подвержена влиянию факторов природного характера. Монтаж цокольных отливов по контуру дома позволит защитить конструкцию от отрицательного влияния осадков;

В соответствии с требованиями строительных норм сооружается цокольная основа

• выполненная на одном уровне с фасадной плоскостью стен и поверхностью фундамента. Такой конструкции нужна отделка уменьшенной толщины для обеспечения гидроизоляционной защиты, теплоизоляции и улучшения внешнего вида. Облицовка выполняется плиткой, декоративными камнем и панелями, сайдингом и другими материалами. Также используются специальные составы, наносимые на цокольную поверхность путем пульверизаторного распыления или ручной обмазки;
• заглубленная внутрь относительно фасадной плоскости здания. Величина смещения поверхности цоколя относительно плоскости внешних стен составляет 50-80 мм. Западающий вариант позволяет использовать различные типы наружных теплоизоляторов и сохранять визуальное равновесие при декорировании основы строения. В западающем варианте снижается вероятность увлажнения цокольной части осадками, а также обрастания цоколя снежными глыбами.

Выбор варианта цокольной конструкции осуществляется на основании проектной документации. Определяясь с облицовочным материалом для защитной или декоративной отделки, учитывайте конструктивные особенности цокольной части здания.

Планирование строительных работ

Исходя из того, что цоколь дома выполняет защитные и декоративные свойства, к его возведению стоит подойти серьёзно. Перед тем как приступить к строительству, необходимо разобраться во всех характеристиках конструкции и составить план.

Высота

Стандартная высота цоколя составляет от 50 до 70 см. Более низкий уровень цоколя считается неэффективным, а более высокий необходим в тех случаях, когда в доме предусмотрен подвал или подземный этаж. В последнем случае высота подножия может быть увеличена до 1-1,5 м.

Гидроизоляция

Как уже было сказано, ключевым требованием к устройству цоколя является грамотная гидроизоляция, которая не допустит попадания влаги в материал стен здания. Особенно актуален вопрос гидроизоляции при строительстве деревянного дома.

Вентиляция

Вентиляционные отверстия обеспечивают циркуляцию воздуха в подполе. Обычно их делают на уровне в 15 см выше отмостки.

Отверстия заделываются мелкой металлической сеткой. Зачем это нужно? Во-первых, это предотвратит проникновение вредителей, а во-вторых, поможет в холодную зиму. Сетка не даст крупным кусочкам льда попасть в вентиляцию.

В некоторых случаях на зиму вентиляцию нужно закрывать. Для этого дополнительно оборудуйте отверстия задвижками.

Стоимость работ

Очень часто главным вопросом, волнующим владельца дома, является вопрос о том, сколько стоит возведение цоколя. Ответить на него однозначно не получится. На окончательную стоимость влияет не только то, какие материалы вы будете использовать и в каком количестве, но и то, где вы будете их приобретать.

Для того чтобы определить, сколько стоит работа, вам нужен точный расчёт. Он должен включать в себя следующие аспекты:

• цена необходимых материалов;
• аренда или покупка инструментов;
• стоимость доставки к месту строительства;
• рабочая сила.

Зачем нужны эти расчёты? Они помогут вам уложиться в бюджет строительства. Кроме того, их можно рассматривать, как подготовительный этап, в течение которого вы разберётесь, как будет проходить работа, и сделаете закупку. Только чёткое планирование позволит построить надёжную конструкцию, которая защитит ваш дом от влаги и перепадов температуры в холодную зиму и жаркое лето.

Виды работ при устройстве цоколя

Также обязательно нужно соблюдать поэтапность и использовать только качественные материалы.

Гидроизоляция

Сегодня существует большое количество вариантов обустройства гидроизоляции. Наиболее простым способом защитить постройку от влаги, использовать либо глиняное кольца в наиболее низкой части фасада, либо же сделать отмостку. Если говорить о привлекательности внешнего вида и о большем количестве преимуществ, то предпочтение стоит отдать отмостке. Вода будет стекать от дома и таким образом конструкция не будет со временем портиться под воздействием влаги.

Теплоизоляция

От того, насколько правильно будет сделан цоколь, зависит температура воздуха в доме. Благодаря теплоизоляции можно решить сразу несколько важных вопросов.

• Помогает сформировать в доме благоприятный микроклимат;
• Защищает постройку от воздействия влаги;
• На несущих элементах фундамента не будет оседать конденсат;
• Помогает в несколько раз увеличить срок эксплуатации постройки.

• Низкий показатель теплопроводности. За счет этого тепло будет сохраняться внутри помещения.
• Гигроскопичность. Теплоизоляционное покрытие не должно впитывать влагу, ведь даже ее минимальное количество станет причиной ухудшения свойств материала.
• Высокий показатель прочности на сжатие. Благодаря этому покрытие сможет без проблем переносить ту нагрузку, которую оказывает на него грунт.

Таким требованиям отвечают современные плитные материалы. Также можно воспользоваться специальными напыляемыми утеплителями.

Вентиляция

В случае с естественным способом, делаются специальные отверстия, через которые воздух сможет полноценно циркулировать. Принудительная вентиляция предполагает использование вентиляционных труб. Чаще всего такой вариант применяется для больших подвалов, где от естественной циркуляции воздуха практически не будет эффекта.

Что такое цоколь

Термин «цоколь» пришёл к нам из итальянского языка, где он обозначает «подножие». В русском языке ему соответствует наименование «полуподвальное помещение». Согласно строительным нормативам цокольная часть здания должна отвечать следующим требованиям:

• Пол цокольного этажа должен располагаться ниже уровня грунта.
• Потолок цокольного этажа не должен возвышаться над уровнем грунта более, чем на 2 м.

Для чего он нужен

Прежде всего, стоит разобрать – зачем нужен цоколь? Стены полуподвального этажа располагается непосредственно на фундаменте, являясь его продолжением. В последние годы с принятием новых строительных нормативов устройство полуподвальных помещений стало очень популярным среди частных застройщиков. Дело в том, что на участках, предназначенных под индивидуальное жилищное строительство (ИЖС), нельзя возводить постройки высотой выше 2-х этажей.

Деревянный дом с цокольным этажом

Правильное устройство полуподвала позволяет использовать его для самых различных целей: от оборудования в нём гаража, мастерской или сауны до превращения его в полноценный жилой этаж. Последний вариант позволяет увеличить общую жилую площадь дома как минимум на треть. Кроме этого, цоколи выполняют для дома и чисто технические функции.

1. Защита фундаментного основания. Их стены принимают на себя основные удары внешней среды: перепады температуры и влажности. Фундамент, укрытый в толще грунта, дольше сохраняется в однообразном микроклимате полуподвала.
2. Защита дома от проникновения влаги и сырости. Правильно обустроенный цоколь здания защищает 1 этаж от проникновения сырости из окружающего грунта. В зимнее время он позволяет дополнительно сохранить тепло в доме, исполняя роль тепловой прослойки между мёрзлым грунтом и полами 1 этажа.
3. Защита стен здания. Поднятые над землёй на высоком каменном основании стены дома лучше защищены от сырости и грязи во время ненастья.
4. Нивелирующая и несущая функции. На участках со сложным рельефом устройство цоколя даёт возможность создать ровное основание для несущих стен. При правильном расчёте и заложении цокольная часть здания позволяет равномерно распределить нагрузки на фундаментное основание.

Технические особенности

Полуподвальное помещение имеет ряд техническо-эксплуатационных особенностей, отличающих его и от собственно подвала, и от полноценного этажа дома. Заглубление в грунт делает необходимым защиту его стен от воздействия грунтовых вод и дождевых потоков. В связи с этим при строительстве должна быть обустроена эффективная гидроизоляция, предотвращающая проникновение сырости извне внутрь помещения.

Макет дома с цокольным этажом

Другой фактор, влияющий на строительство – несущие функции цокольного этажа. Здание должно находиться на прочном основании, поэтому особые требования предъявляются к выбору конструкционных материалов. Они должны быть устойчивыми к воздействиям циклических перепадов температур, повышенной сырости, ультрафиолетовому излучению и т.д. Для этого нужен цоколь из кирпича, строительного камня или монолитного железобетона – эти материалы обладают необходимой прочностью и одновременно высокими несущими способностями.

По своей конструкции цокольные этажи могут быть:

• Западающими – когда стена здания выходит за плоскость цокольного этажа, нависая над ним.
• В одной плоскости – стены первого и цокольного этажей составляют ровную линию.
• Выступающий цоколь – полуподвал делается шире стены первого этажа и выступает за их плоскость.

Каждая из этих конструкций имеет свои положительные качества. Западающая цокольная стена позволяет лучше защитить полуподвал от талой и дождевой воды при условии оборудования отмостки и систем слива. Устройство стен в одной плоскости упрощает строительные работы. Выступающая цокольная стена даёт возможность соорудить более прочное несущее основание для всего дома.

Гидроизоляция

Двухслойная наружная гидроизоляция цоколя

Для продления срока службы строения обязательным условием является гидроизоляция снаружи и внутри. Гидроизоляция делится на два основных вида:

• горизонтальная. Главное назначение – предотвратить насыщение стен влагой, поступающей по капиллярам;
• вертикальная. Основная задача – обезопасить фундамент от разрушающего воздействия дождей и снегов.

Для выполнения поставленных задач используются следующие материалы:

• рулонная изоляция. Представляет собой битумный, синтетический или полимерный состав, нанесенный на гибкую основу. Материал укладывается в несколько слоев, что повышает защитные свойства. Обязательно укладывать листы внахлест с последующей заделкой стыков жидкими композитами;
• гидроизоляция проникающего действия. Благодаря свойству состава постепенно проникать в мелкие трещины и щели, обработанный массив приобретает целостность, химическую устойчивость, повышенную прочность. Выпускается в виде порошка, который разводится водой до требуемой консистенции;
• обмазочная изоляция. На строительном рынке представлена в виде битумной, полимерно-битумной и цементно-полимерной мастики. Применяется для обработки внутренних и внешних поверхностей. Наносится в несколько слоев, что повышает гидроизоляционный эффект.

Утепление цоколя.

В неотапливаемых подвалах через цокольные перекрытия уходит тепло. Чем больше затрат будет вложено в теплоизоляцию цоколя, тем меньше затрат потребует отопление дома в будущем. Для утепления цоколя изнутри используются невлаговпитывающие материалы с замкнутыми порами, способные сохранять теплозащитное свойство и во влажной среде, например плиты из экструдированного пенополистирола. Плиты монтируются на клей или холодную мастику, так как горячая битумная мастика лишь испортит материал. Кроме того клеящие составы не должны содержать ацетон, сольвент и т. п. добавки, растворяющие полистирол.

Теплоизоляцию устанавливают и снаружи: приклеивают жёсткий утеплитель и оштукатуривают его по сетке.

Конструкция утепления цоколя в деревянном доме снизу вверх такова: снаружи отмостка, изнутри гудрон, шлак, грунт (всё это покрыто цементной стяжкой); снаружи сверху цоколь покрыт тёплым бетоном на ½ высоты венца (тёплый бетон: по 1 части цемента и извести, 9 частей мелкого шлака); тёплый бетон покрыт листом кровельного железа; внутри утепление рубероидом на ½ высоты венца; дерево утеплено войлоком.

Конструкция «завалинка» – это относительно недорогое и лёгкое устройство цоколя, распространённое в частном строительстве. Цоколь-завалинка представляет собой следующую конструкцию снизу вверх: в песке стоит свая с отмосткой, между сваей и бревенчатой стеной слой шлака, свая покрыта обшивкой, идущей за тем под углом к бревенчатой стене (наподобие выступающего цоколя).

Как построить фундамент цокольного этажа

В зависимости от особенности почвы возможны различные варианты фундамента цоколя:

• ленточный. Малозаглубленная в почву ленточная основа является надежной базой для обеспечения устойчивости цокольной части строения и всего здания. Формируется на стабильных почвах, песчаных, супесчаных грунтах, а также при повышенном содержании в грунте каменистых примесей.
• монолитный. Основание плитного типа с цокольным этажом эффективно на болотистом грунте, торфяной почве, насыщенном влагой песке или слабых видах грунтов. Монолитная плита обеспечит невозможность проседания строения, равномерно распределяет массу здания по всей площади;
• свайный. Применяется на склонных к пучению грунтах, а также при повышенном уровне грунтовых вод. Позволяет осуществлять беспроблемную эксплуатацию цокольного помещения в зимний период. Расположение свайных опор глубже участка промерзания нейтрализует воздействие почвы на цокольное основание;
• комбинированный. Составной вариант монтируется на различных грунтах, предусматривает применение крупногабаритных железобетонных плит, устанавливаемых на цементный раствор. Такой фундамент представляет надежную основу для различных видов строений.

Строительство фундамента цокольного этажа своими руками на базе железобетонных плит осуществляйте по следующему алгоритму:

• Подготовьте котлован, используя специальную строительную технику. Обеспечьте заглубление уровня приямка ниже основания фундамента на 50–60 см.
• Спланируйте вручную поверхность котлована, уплотните грунт ручными трамбовками. Обеспечьте вертикальность стен приямка. Установите дренаж.

Основными достоинствами дома с цокольным этажом является дополнительная площадь, прочность и надежность фундамента, что позволяет построить многоэтажный коттедж

• Заполните основание смесью песка и гравия, обеспечив толщину слоя 100–150 мм. Пролейте массив водой для уплотнения, тщательно утрамбуйте.
• Забетонируйте основу пятисантиметровым слоем бетонного раствора марки М100. Покройте сформированный гидроизоляционный слой двумя слоями рулонного рубероида.
• Производите установку, для чего используйте грузоподъемное оборудование для монтажа блочных элементов. Наносите цементный раствор на поверхность, плотно укладывая блоки.
• Выполните гидроизоляцию блочного фундамента с помощью рубероида или других гидроизоляционных материалов, подготовив основу для дальнейшей кладки кирпича. Осуществите утепление пенополистиролом снаружи основы.
• Произведите отделку блочного фундамента путем нанесения штукатурки. Можно осуществить облицовку плиткой или декоративным камнем, а также закрепить декоративный сайдинг с помощью винтового крепления.

Цокольный этаж здания – удобное и функциональное помещение, обустройство которого следует выполнять, соблюдая технологические рекомендации. Руководствуясь рекомендациями можно самостоятельно выполнить работы, что позволит снизить уровень затрат.

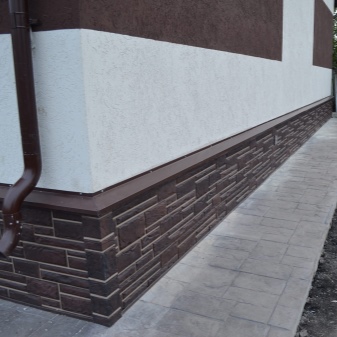

Отделка цоколя.

Цоколем можно подчеркнуть архитектурный облик дома и для этого существуют некоторые правила. Например, грамотным решением будет сделать отделку цоколя тёмным цветом и при этом хорошо сочетающимся с цветом крыши. Если вы задумали что-то особенное в плане наружного оформления дома, то при выборе цветового оттенка цоколя руководствуйтесь принципом сочетания близких между собой цветов или наоборот контрастных оттенков. Если ваш дом из бревенчатых или гладких оштукатуренных стен, то уместна будет облицовка цоколя природным или искусственным камнем, – зрительно это утяжелит здание снизу. Можно вообще никак не выделять цоколь и облицевать его таким же материалом, каким и стены. Ниже представлены варианты отделки цоколя:

1. Оштукатуривание и покраска подходит для кирпичного цоколя. Штукатуркой можно скрыть изъяны, неровности или наоборот создать декоративную рельефную поверхность. Штукатурка пропускает воздух, защищает цоколь от влаги и температурных перепадов. Процесс отделки кирпичного цоколя: для армирования штукатурки на цоколь дюбелями крепится металлическая или стекловолоконная сетка, по ней производится оштукатуривание, затем сверху можно окрашивать фасадной краской. За такой отделкой затем нужно присматривать, так как замораживание и таяние в разное время года, а также скопление влаги будут способствовать растрескиванию и осыпанию штукатурки. Цоколь нужно периодически подштукатуривать и подкрашивать, особенно ближе к отмостке.
2. Бетонирование походит для кирпичного и блочного цоколя. Это более надежная отделка, чем оштукатуривание. Процесс бетонирования цоколя: закрепление металлической сетке, установка опалубки, куда заливается бетон. Для достижения монолитного покрытия рекомендуется производить такую отделку одновременно по всему периметру дома. Когда бетон застынет, можно снимать опалубку и красить поверхность фасадной краской.
3. Плитка и искусственный камень подходит для монолитного, кирпичного цоколя и цоколя из бетонных плит. Плитка может быть разной: пенополистирольной асбестоцементной, из цементно-каменной смеси. Тем не менее, для такой отделки потребуется немалый опыт и мастерство. Плитка крепится на фасад клеевым раствором или на дюбели. В основе бетона для искусственного камня лежит молотый природный камень и цемент. Искусственный камень может полностью имитировать натуральный. Когда камень крепится на кованые гвозди, то навешивают стальные направляющие диаметром 6-8 мм. Между направляющими растягивается проволочная сетка диаметром 1-1,2 мм с ячейками, размер которых не превышает 40 мм. Цоколь также можно отделать и облицовочным кирпичом.
4. Натуральный камень – очень красивый вид отделки, подходит для монолитного цоколя  и цоколя из бетонных плит. Для идеальной каменной отделки требуется мастерство. Укладка может занять несколько дней. Какой камень будет использован в облицовке здания – зависит от общей стилистики здания, это может быть мрамор, известковый сланец, колотый булыжник, доломитовый камень или другие.
5. Цокольный сайдинг – это универсальные облицовочные панели из полимеров, толщиной от 2 мм. Привлекательны тем, что могут иметь самые разнообразные текстуру, цвет или имитировать натуральные материалы, а также из-за своего лёгкого веса. Сайдинг рассчитан на диапазон температур от -50 до +60 градусов. Долговечный материал, не подверженный выгоранию и коррозии. Удобен не только для облицовки цоколя, но и различных переходов, труб и т. п. Цокольный сайдинг легко устанавливается, так как имеет очень простую систему крепления с шипами и зажимами. Некоторые виды сайдинга можно даже монтировать без обрешётки, если поверхность у цоколя ровная, в иных случаях монтаж сайдинга производится с помощью обрешётки металлическими профилями на чистую качественную стену, как при монтаже гипсокартона. Забивать гвозди следует ровно по центру отверстия. Горризонтальные элементы следует забивать от центра к краю, а вертикальные – от верха к низу. Облицовку специально оставляют подвижной в целях отвода конденсата. Для оформления углов сайдинг нужно согнуть, для этого его сначала нагревают до 120° с неокрашенной стороны, а затем сгибают. Сгиб должен отступать на 1-2 см дальше линии угла здания.

Нулевой этаж – полезная площадь

Цокольный этаж одновременно может служить фундаментом всего здания и жилым помещением. Главной особенностью при его обустройстве является выполнение требований по размеру, прочности и внутреннему пространству. Так, регламентированная высота потолка должна быть не меньше 2,5 м. Однако в некоторых случаях заглубление ограничивается наличием высоким грунтовых вод. Поэтому цокольный этаж может быть выше уровня земли. В тех случаях, когда подземные воды расположены глубоко, это помещение полностью скрывается в грунте.

Комната отдыха на цокольном этаже Для примера, если грунтовые воды располагаются не меньше 1 м от поверхности земли, то под постройку выкапывать котлован не стоит. При этом надземную часть цоколя следует засыпать грунтом. В таком случае можно искусственно заглубить нулевой этаж. Однако такое решение повлечет за собой большие трудозатраты. Также дополнительно необходимо организовать качественный дренаж вокруг здания.

Итак, цокольный этаж можно использовать для расположения таких помещений:

• кладовка;
• гараж;
• винный погреб;
• игровая комната;
• гостиная;
• спальня;
• подсобка;
• кухня;
• жилая комната;
• тренажерный зал;
• домашний кинотеатр и прочее.

Как видно, практически нет ограничений по тому, как использовать эту полезную площадь. Еще одна из положительных сторон этого помещения в том, что увеличиваются теплоизоляционные качества всего дома.

Советы

При взгляде на частные дома и коттеджи, стены которых расположены высоко над уровнем грунта, порой не так просто догадаться, что это цоколь. Если он качественно облицован, то может выглядеть очень декоративно и эстетично.

Финишная отделка цоколя может выполнять двумя способами:

• отделочные покрытия крепятся непосредственно на поверхность цоколя;
• устанавливается обрешетка из брусьев или металлопрофиля, к которому монтируют декоративные элементы.

Для облицовки чаще всего используют:

• камень – отличается декоративностью и устойчивостью к механическим повреждениям, такая облицовка требует использования услуг профессионалов;
• панели из пластика – современная промышленность выпускает панели, имитирующие цвет и текстуру натуральных материалов (дерева, камня и минералов), монтаж таких плит производится на заранее обустроенный каркас и может производиться своими силами;
• керамическая плитка – предлагается в большом выборе цветов и оттенков, позволяет создать любой рисунок и идеально подчеркнуть продуманность экстерьера;
• штукатурка – как правило, используются декоративные разновидности штукатурки, предназначенные для наружных работ,.

Последний вариант отделки является самым бюджетным.
