Пантограф — это что такое? значение, применение

Мебель

Следующий вариант рассматриваемого понятия также универсален. Его используют в разной мебели. Пантограф для одежды — это приспособление в шкафу. Особенно часто стал появляться с возникновением шкафов-купе.

Пантограф - это что такое? значение, применение

Конечно, сразу непонятно о чем идет речь. Догадаться могут только те, кто обзавелся высокими шкафами, откуда трудно доставать одежду. Так вот, в этом случае пантограф является П-образным приспособлением, которое одним движением помогает достать до платьев и костюмов.

Кроме того, этот механизм часто используют для экономии места

Особенно это важно при покупке или заказе шкафа в небольшую комнату, где каждый сантиметр на вес золота

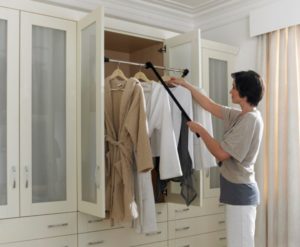

Плюсом такого приспособления является то, что можно очень быстро достать из глубин шкафа вещи, опуская штангу на уровень глаз. Так быстро меняют вешалки с сезонными платьями и костюмами. Вместе с пантографом может быть предусмотрено специальное освещение. Все зависит от размеров мебели.

Родоначальник

Как и у многих других предметов, у пантографа есть «родитель». Им стал Кристоф Шейнер. Он был немецким астрономом, физиком, математиком и механиком. В свое время вступил в Орден иезуитов.

Изначально Шейнер прославился в астрономии, а после уже в других науках. Он стал изобретателем многих полезных приборов. Например, работал над телескопом с двумя выпуклыми стеклами, на основе разработок Кеплера. Также создал два инструмента для черчения: прибор для вычерчивания конических сечений и пантограф. Это открытие стало во многом основополагающим для разработки других похожих механизмов.

Пантографы: область применения, преимущества, их виды и способ установки своими руками

Пантограф - это что такое? значение, применение

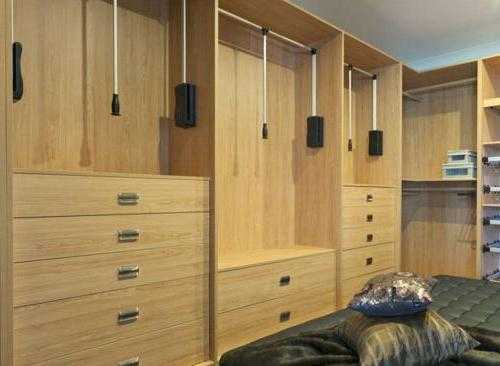

Пантограф – П-образная металлическая конструкция, предназначенная для улучшения эксплуатационных характеристик шкафа-купе. Он обеспечивает доставку одежды в верхние отделения мебели в автономном режиме. Кроме того, с его помощью осуществляется зонирование корпуса по принципу – «зима-лето».

Подобное размещение вещей позволяет оперативно и без каких-либо усилий поменять местами гардероб при смене сезонов. Таким образом, в шкафу-купе необходимые для носки вещи будут висеть в наиболее удобном месте, а все остальные костюмы брюки, платья, куртки и т.д., которыми вы не пользуетесь в данный момент, найдут временное пристанище в верхнем отделении.

Конечно, для такого распределения можно воспользоваться обычными стационарными штангами, но в подобном случае снижаются эксплуатационные характеристики мебели. К тому же при ограниченных габаритах внутреннего пространства шкафа-купе ничего другого не остается, как выделить место для описываемых вещей только в верхней зоне. Тогда без установки одного или двух пантографов не обойтись. В общем, этот мебельный механизм – довольно полезная штука, способная привнести в ваш быт еще больше комфорта.

Пантограф - это что такое? значение, применение

Несомненным преимуществом пантографов является также их способность доставлять одежду из недр шкафа-купе за его пределы. При опускании штанга с развешенными на ней вещами оказывается практически на уровне глаз, что позволяет без проблем выбрать и взять нужный предмет гардероба. Кроме того, вам не потребуется монтаж освещения в том отделении, где установлен такой лифт для одежды, а это дополнительная экономия средств. Причем порой она немногим уступает стоимости самого пантографа.

Пантограф - это что такое? значение, применение

Виды пантографов

Существует множество моделей лифтов для одежды. Они различаются как по материалу изготовления, так и по принципу действия. Следует выделить две категории:

  • механические пантографы;
  • мебельные пантографы с электроприводом.

Вторая категория лифтов для одежды более удобна в эксплуатации, но имеет более высокую цену. Стоимость качественной модели начинается от 6000 рублей, да и монтаж пантографа с электроприводом не так прост, как механического. Однако, несмотря ни на что, находится определенная категория потребителей, которая согласна отдать любые деньги за более высокий уровень комфорта – дело вкуса и уровня доходов.

Впрочем, поскольку подавляющее большинство пока предпочитает в силу ряда причин использование чистой механики, стоит уделить основное внимание описанию и способу монтажа именно этой модификации лифтов для одежды

Пантограф - это что такое? значение, применение

Назначение и принцип действия

Пантографы для шкафов купе представляют собой П образную конструкцию, изготавливаемую из прочного металла. Она необходима как часть шкафа купе для улучшения его эксплуатационных характеристик. Благодаря наличию пантографа пользоваться шкафом становится гораздо удобнее. Можно доставить одежду на верхнее отделение конструкции автономно и без особенных сложностей. Помимо этого, такое изделие позволяет рационально зонировать корпус по актуальному сезону.

Производители в процессе изготовления пантографов применяют высокопрочные металлы, что позволяет изделию выдерживать существенные нагрузки во время эксплуатации. Поэтому даже при наличии довольно тяжелой верхней одежды не стоит переживать за качество мебели, пантограф не сломается.

Если рассмотреть строение этого элемента шкафа, можно отметить его основные элементы:

  • раздвижная штанга;
  • ручка для управления;
  • боковые рычаги;
  • коробок с прорезями под рычаги для фиксации элемента в определенном положении.

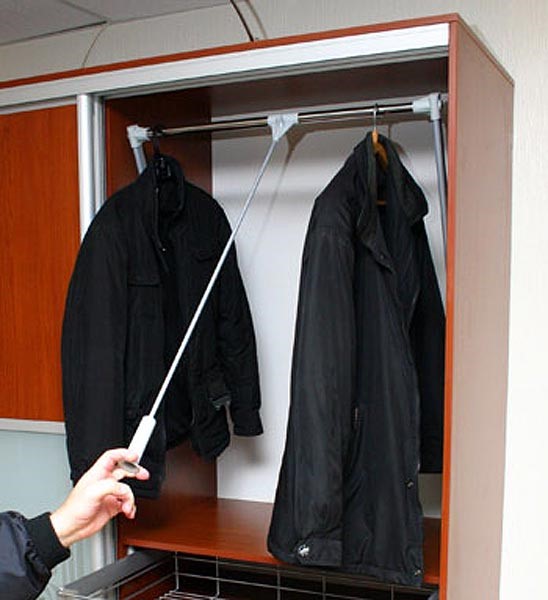

Действует механизм следующим образом: опустить штангу с вещами можно, воспользовавшись ручкой. При нажатии на нее движущиеся рычаги согнут пластины, а те с силой вытолкнут вверх конструкцию.

Пантограф - это что такое? значение, применение

Эксплуатация и ремонт

Как правило первые полгода пантографы работают исправно. По истечении этого срока возможны такие проблемы:

  • скрип или треск. Лечится смазыванием углового механизма;
  • затруднённое или асинхронное открытие. Если за раму тянуть с одной стороны, то будет перекос со смещением ходовой оси. Обычное смазывание не поможет, нужно рихтовать и ровнять весь каркас;
  • у механических вариантов вешалка перестаёт возвращаться в верхнюю позицию или делает это медленно. Скорее всего растянулась пружина, которая теперь мешает каркасу выехать наверх.
  • верхняя планка не до конца заходит в позицию. Возможно причина в пружине или поломке углового механизма. Также посторонний предмет может стать помехой на пути наверх;
  • у автоматических пантографов может заедать механизм, в результате чего опускание происходит рывками или планка произвольно поднимается наверх.

Независимо от конструкции, проблемы чаще всего в приводящем механизме. Рамы и планки достаточно прочные и не предполагают большой риск поломки.

Если конструкция не опускается, либо туго идёт, лучше проверить механизм, а не тянуть силой, так как можно опрокинуть шкаф или попросту вырвать крепления и испортить мебель.

Что представляет собой мебельный пантограф для одежды

Согласно своему назначению, пантограф для шкафа-купе представляет собой мебельный лифт, специальное подъемное устройство с перекладиной-штангой для размещения одежды на плечиках. Устройство позволяет расположить плечики с одеждой в верхней части шкафа, при этом достаточно потянуть за специальную ручку, чтобы штанга опустилась для обзора на удобный уровень. Различают несколько видов пантографов, по оценке каждого критерия можно сделать оптимальный выбор.

По конструкции

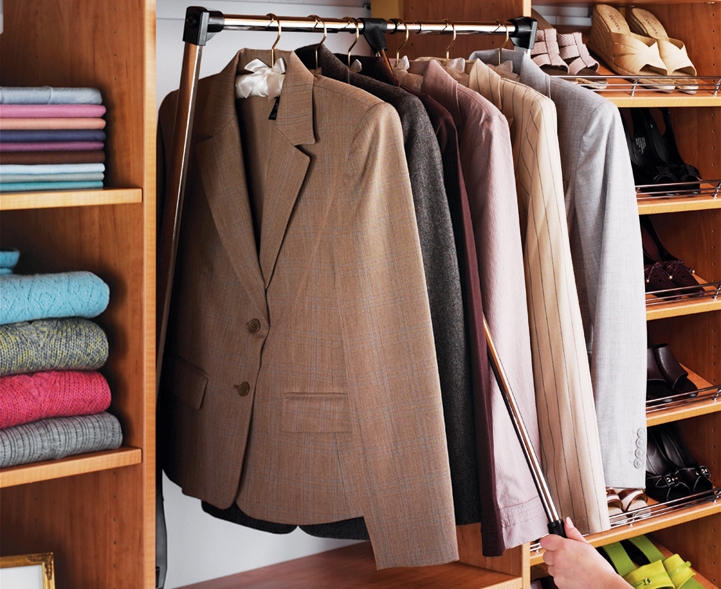

Классическая конструкция пантографа – это П-образная металлическая рамка с пластиковыми креплениями.

  • В качестве верхней рамы выступает телескопическая трубка. Она состоит из двух частей, которые можно сдвинуть или раздвинуть под ширину ниши для встройки в отделение шкафа. К штанге свободно закреплена ручка, за которую можно потянуть пантограф и опустить.
  • Штанга закреплена к боковым стойкам, которые, в свою очередь, крепятся к основному механизму, обеспечивающему подъем и опускание.

В продаже можно встретить не только симметричные, П-образные пантографы для одежды, но и ассиметричные, Г-образной формы. Используют их редко, в особо узких секциях шкафа, где равномерное распределение нагрузки не так критично.

По типу крепления

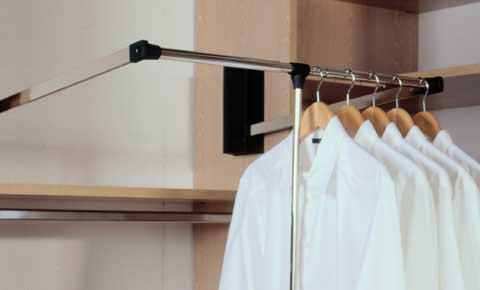

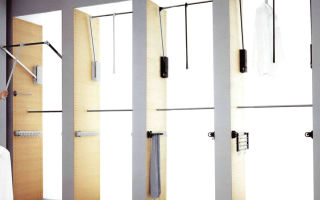

Основной ассортимент пантографов для одежды рассчитан на боковое крепление к внутренним перегородкам шкафа-купе.

Для гардеробных, которые обустроены системами хранения настенного крепления, без боковых стоек, разработаны специальные пантографы для одежды. Их можно закрепить к стене или настенной панели.

По размеру и грузоподъемности

Благодаря телескопической штанге, размер мебельного пантографа можно адаптировать под ширину свободной ниши.

К сожалению, общей размерной сетки для выбора и сравнения моделей пантографов разных брендов по ширине встройки, цене и грузоподъемности нет. Чаще всего возможность регулировки под размер ниши варьируется в следующих пределах:

  • 450-550мм.
  • 500-750 или 530-680мм.
  • 690-990мм.
  • 700-1150, 860-1150 или 750-1250мм.

Также различают пантографы по грузоподъемности, она варьируется в пределах 10, 12,14,15 и 20кг. Как правило, грузоподъемность напрямую связана с размером пантографа для шкафа-купе и это логично: чем длиннее штанга, тем больше одежды на нее можно повесить.

По виду механизма

Как и любые подъемники, пантограф работает за счет поршневого амортизатора, который при движении «перегоняет» газ или масло. В устройстве мебельного лифта для одежды такой амортизатор выглядит как запечатанная капсула, патрон, размещается в основании.

Пантографы, работающие на газовых амортизаторах, предпочтительнее с практической точки зрения. На масляные лифты одно время встречались жалобы – в случае брака или поломки масло могло вытечь из капсулы и испортить одежду. С другой стороны, масляные патроны обеспечивают более плавный и бесшумный ход при движении.

По механике движения

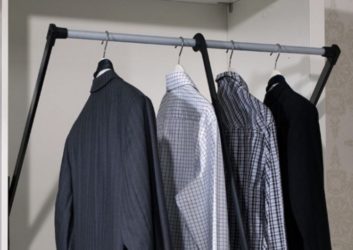

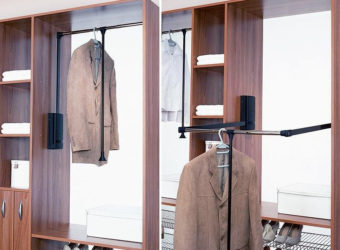

В основном в продаже представлены обычные пантографы для одежды, которые опускаются, когда тянешь за ручку, и поднимаются, когда немного подталкиваешь раму лифта вверх.

Есть модели, на которые опциально можно установить электропривод. Тогда движение пантографа начинается при нажатии на кнопку.

Очень редко можно встретить в продаже пантографы для одежды, которые механически автоматизированы. Для поднятия и опускания устройства требуется повернуть рычаг, расположенный на одной из опор.

По стоимости

Бюджетные пантографы для одежды хорошего качества выпускают бренды GTV (Польша) и TM Lemax, Pulse (Китай). В зависимости от размера, грузоподъемности и оформления цена варьируется в пределах 2,5-8 тысяч рублей.

Традиционно более дорогие пантографы премиум-сегмента выпускают европейские бренды. Наиболее популярна продукция Vibo, Ambos (Италия), здесь основной ряд моделей будет стоить 7-15 тысяч рублей.

Изобретение

Ранний (1895 г.) плоский пантограф на электровозе Baltimore & Ohio Railroad . Латунный контакт проходил внутри профиля , поэтому требовалась как боковая, так и вертикальная гибкость.

Пантограф со сменной графитовой контактной полосой или «башмаком» с низким коэффициентом трения для минимизации бокового напряжения на контактном проводе впервые появился в конце 19 века. Ранние версии включают коллектор из лука, изобретенный в 1889 году Вальтером Райхелем, главным инженером компании Siemens & Halske в Германии, и плоский пантограф, впервые использованный в 1895 году железной дорогой Балтимора и Огайо.

Знакомый ромбовидный роликовый пантограф был разработан и запатентован Джоном К. Брауном из магазинов Key System для своих пригородных поездов, курсирующих между Сан-Франциско и районом Ист-Бэй в районе залива Сан-Франциско в Калифорнии . Они появляются на фотографиях, сделанных в первый день службы, 26 октября 1903 года. В течение многих десятилетий после этого такая же ромбовидная форма использовалась в электрических рельсовых системах по всему миру и используется некоторыми по сей день.

Пантограф был усовершенствованием простой тележки , которая преобладала до того времени, в первую очередь потому, что пантограф позволял электрическому рельсовому транспортному средству двигаться с гораздо более высокими скоростями, не теряя контакта с воздушными линиями, например, из-за размотки опоры тележки. .

Несмотря на это, сбор тока на полюсах тележки успешно использовался на скорости до 90 миль в час (140 км / ч) на транспортных средствах Electroliner на Северном берегу Чикаго и железной дороге Милуоки , также известной как линия Северного берега.

Как выбирать лифт для одежды

Чтобы ожидание от покупки оправдалось следуйте простым правилам:

  1. Размеры должны совпадать с габаритами шкафа. Обычно диапазон раздвижения штанги составляет от 450 до 1250 мм.
  2. Грузоподъемность модели нужно выбирать по количеству одежды. Чем шире секция, тем больше вместится вешалок.
  3. При повышенной влажности покупайте пластиковую модель, металл подвержен коррозии.
  4. Размах и угол раскрытия. Замерьте пространство перед дверцами шкафа, получится ли уместить раздвинутый пантограф, не будет ли ничего мешать?
  5. Отзывы о производителях и их репутация – подспорье для выбора.
  6. Цена пантографа зависит не только от фирмы, но и от типа механизма: пружинные, газовые и электрические.
  7. Не забудьте про гарантийный срок, особенно при покупке дорогих устройств.

Пантограф - это что такое? значение, применение

Ниже приведена таблица лучших механических моделей, с указанными характеристиками и средней ценой в России.

Средняя цена (рубли)

Обзор пантографов в шкаф купе, правила выбора

Пантограф - это что такое? значение, применение

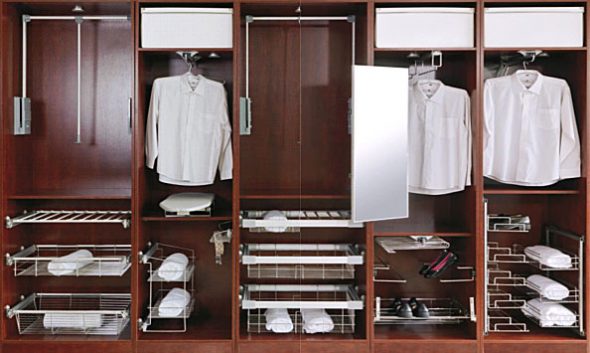

Благодаря удачному подбору шкафа купе или гардеробной системы для спальной, гостиной, детской комнаты и даже коридора, можно значительным образом сэкономить жилое пространство. Особенно важным это становится в малогабаритной квартире, площадь которой совсем невелика. Высокую функциональность и практичность такой мебели невозможно обеспечить без продуманного внутреннего наполнения, а пантографы для шкафов купе являются одним из важных элементов.

Разновидности

Если помещение спальной или детской комнаты не отличается внушительными размерами, а гардероб человека довольно большой, нужно подумать над способом его комфортного размещения. Можно подобрать небольшой по размеру, но высокий шкаф, и разместить внутри него одежду и аксессуары в два яруса. А доступ ко второму ярусы обеспечить при помощи пантографа.

Сегодня на отечественном мебельном рынке представлены шкафы купе с разными видами пантографов внутри конструкции. Изделия эти отличаются между собой материалом изготовления, механизмом функционирования. Опишем наиболее популярные категории далее.

Механические

При выборе шкафа купе в свой дом важно подумать над видом пантографа, которым актуально оснастить такую мебель. Такой механизм обеспечит человеку доступ к самым высоким уголкам шкафа, рационально распланировав его внутреннее наполнение

Помимо этого, пантограф на механике позволяет придать одежде внутри конструкции опрятный вид, не допустить ее сминания. Блузы и пиджаки, брюки и платья будут эстетично размещаться на плечиках.

Если бюджет семьи ограничен, для этих целей вполне подойдет механический пантограф. Это разновидность пантографов, у которых подъемный механизм оснащается пружинами, легко возвращающими рычаги в актуальное положение.

Основные эксплуатационные параметры подобных изделий механического типа представлены далее.

Пантограф - это что такое? значение, применение

Пантограф - это что такое? значение, применение

Пантограф - это что такое? значение, применение

Пантограф - это что такое? значение, применение

С электроприводом

Лифты для одежды с электроприводом более удобны в эксплуатации, так как для доступа к одежде на вешалках не нужно прикладывать никаких усилий. Достаточно нажать на кнопку, что запускает мотор в конструкции шкафа купе. Перекладина с вешалками опускается, а человек может достать актуальный наряд без дополнительных сложностей. Когда необходимость в доступе к вещам отпадает, нажатие кнопки вернет пантограф в первоначальное положение. Особенно актуален такой механизм в детской комнате, ведь ребенку пользоваться им будет гораздо легче, нежели механическим вариантом.

Более комфортный пантограф стоит приличных денег, поэтому модели на электроприводе менее распространены, нежели варианты на механике. Средняя стоимость качественного изделия стартует от 7 тысяч рублей. К тому же монтировать такую систему должен исключительно опытный специалист, в противном случае можно допустить ошибку и поломать механизм.

Возможный ремонт и замена пантографа в шкафу-купе

Отдельно комплектующие к пантографам в продаже не встречаются. То есть самостоятельный ремонт и замены вышедших из строя деталей невозможен, потребуется полная замена механизма на новый.

Возможные неполадки при эксплуатации пантографа и как можно отремонтировать своими руками:

  • Неприятный скрип при движении. Попробуйте снять пластиковый кожух и смазать подвижные элементы механизма. Возможно, причина в этом.
  • Перекос стоек и затрудненное движение при этом. При эксплуатации пантографа нужно стараться располагать одежду равномерно по весу по всей длине штанги. В противном случае, из-за разной нагрузки на боковые стойки, пантограф будет перекашивать при опускании.
  • Медленное возвращение лифта в вертикальное положение, приходится «подталкивать». Возможно, дело в сильно большой нагрузке, превышающей рекомендованную. Также механизм быстро выходит из строя, если его закрепили высоко и периодически опускают с усилием ниже уровня возможного. Чтобы этого избежать, можно установить уголки или полкодержатели, на которые будут упираться вертикали пантографа при крайнем нижнем положении.

Как и любой подъемный механизм, пантограф для одежды в шкафу-купе требует аккуратную эксплуатацию и своевременную регулировку. При соблюдении всех рекомендаций инструкции, прилагаемой к устройству, мебельный лифт безотказно 3-5 лет минимум.

Универсальный механизм

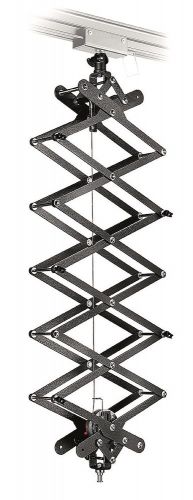

Где же еще можно встретить пантограф? Чтобы не забивать голову читателя сложными описаниями, которые обычно есть в энциклопедиях и словарях, лучше вспомнить механизм, который есть на крыше трамвая. Он еще имеет ромбовидную форму и является движущей силой транспорта.

В этом случае трансформация пантографа происходит за счет приема тока. Подъемный механизм по конструкции похож на шарнирный многозвенник и участвует в передвижении контактного полоза в вертикальном положении.

Пантограф - это что такое? значение, применение

Конечно, пример с трамваем — не единственный. Пантограф — это универсальное устройство, которое есть в электропоездах и электровозах. По своим функциям этот механизм не имеет ничего общего с тем, который используется в черчении. Но за счет похожих форм получил именно такое название.

Плюсы и минусы

Монтаж рычажного механизма значительно повышает комфорт в быту. Пожилые люди, пациенты с ограниченными возможностями могут самостоятельно доставить и развешивать одежду.

Обратите внимание на раздвижные створки, полки, они не должны мешать при опускании, а ручка должна быть на комфортной высоте. Преимущества пантографа:

Преимущества пантографа:

  • ускорение и упрощение манипуляций с вещами в шкафу;
  • улучшение вентиляции, вещи остаются свежими;
  • освобождение пространства внизу шкафа;
  • сокращение времени на глажку.

Пантограф - это что такое? значение, применениеМеханические аналоги пользуются большим спросом, так как они дешевле.

Основным недостатком пантографа считается относительно быстрый износ. Неисправности механизма возникают в среднем через 3-4 года. Основной причиной считается образование люфтов между отдельными элементами конструкции.

Пантограф - это что такое? значение, применениеЛегким движением одежда на плечиках опускается вниз, а затем вновь плавно поднимается вверх.

К недостаткам можно также отнести скрип. Посторонние звуки могут превратиться в настоящую проблему, если шкаф располагается в общей спальне. Стоимость пантографа часто превышает цену обычной перекладины, поэтому ее также следует отнести к недостаткам.

Устройство пантографа

Пантограф электропоезда

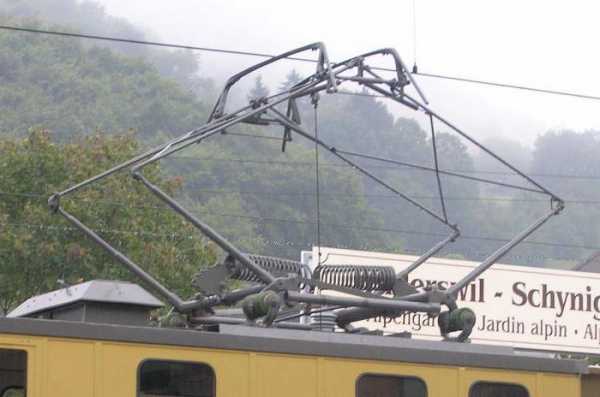

Сочленённые пантографы локомотива железной дороги Корковаду. Электрификация трёхфазная — 2 фазы по проводам, 1 фаза по рельсам

Пантограф имеет контактный полоз, закреплённый на подвижных устройствах — каретках. Каретки закреплены на верхних рамах пантографа. Верхние рамы образованы стальными трубками с диагональными связями для увеличения поперечной жёсткости, нижние рамы выполнены чаще всего из конусообразных труб, либо из швеллеров с переменным сечением, которые крепятся к поворотным главным валам. Верхние и нижние рамы соединены друг с другом при помощи шарниров с игольчатыми подшипниками. Вся подвижная конструкция пантографа с поворотными валами установлена через полуоси в основание. Основание пантографа через изоляторы жёстко закреплено на крыше.

Все части пантографа находятся под полным напряжением контактной сети. Ток протекает и через шарнирные соединения пантографа, для уменьшения электрокорозии и переходного сопротивления в соединениях все шарниры имеют гибкие медные шунты. Для подъёма и опускания пантографа на трамваях используется механический привод (например, трос-верёвка в кабину) или электропривод с дистанционным управлением (на современных трамваях), на электропоездах и электровозах — пневматический.

На электровозах пантографы устанавливаются на каждой , но не менее двух на электровоз. То есть на односекционных электровозах — два (для избыточности). На электровозах может устанавливаться по два пантографа на секцию, потому что более низкое, чем при , напряжение в контактной сети обуславливает более высокие токи при трогании и разгоне. Поэтому при плохом контакте между контактным проводом и контактным полозом токоприёмника может возникать электрическая дуга, что создаёт опасность пережога контактного провода.

На электропоездах и электросекциях устанавливается по одному пантографу на моторном вагоне каждой секции. Трамваи обычно имеют по одному токоприёмнику на моторный вагон. (Но встречаются и исключения, например вагон типа .) Современные многосекционные трамваи при необходимости также могут комплектоваться двумя токоприемниками (по одному на каждую головную секцию).

Провод подвесной контактной сети, предназначенной для использования транспортными средствами, оборудованными пантографом, укладывают не строго вдоль пути движения, а с небольшим зигзагом. Это способствует равномерному износу контактного полоза пантографа.

Как выбрать

В основном в магазинах предлагаются механические модели, цены на которых начинаются от 2000 рублей. Зависят от материала, грузоподъемности, типа подъемного механизма и производителя.

Цены на электрические лифты выше на десятки раз, даже у моделей со схожими характеристиками.

На что обратить внимание при выборе:

Материал. Стальные детали долговечные, алюминиевые — служат меньше. Пластик должен быть высокопрочным.
Грузоподъемность. Ориентируются на средний вес одежды. Если он будет превышать грузоподъемность устройства, то поломка за короткий срок неизбежна.
Лучше приобретать модели с грузоподъемностью 12, 15, 18 кг, исключение — на небольшие отделы шкафа.

Тип подъемного механизма. Лучше выбирать пантографы с газовым и гидравлическим механизмами подъема. Эти подъемники отличаются мягким ходом, прослужат дольше, чем пружинные механизмы.
Производитель. Модели от китайских производителей стоят дешевле, но они чаще скрипят, работают не стабильно, плохо фиксируются на нижнем уровне. По результатам тестирования самые качественные у производителей: SERVETTO, VIBO, AMBOS.
Тип управления. В этом вопросе ориентируются на бюджет. Безусловно, электрические устройства удобнее механических.
Размеры штанги. На каждой модели указывается размеры штанги. Во время выбора ориентируются на ширину отдела шкафа, где будет монтироваться пантограф. Штанга должна свободно располагаться между стенками, не задевать двери во время движения. Учитывают и вынос штанги за пределы шкафа

Это важно при ограниченном пространстве помещения.

Про реальные сроки эксплуатации и проблемы определенной модели можно узнать из отзывов потребителей

Обращают внимание и на срок гарантии от производителя. Чем он больше, тем качественнее устройства

Выводы

Теперь вы знаете все о мебельных пантографах и сможете выбрать и установить этот механизм в своем шкафу самостоятельно. Подведём итоги статьи:

  • пантограф упрощает доступ к верхним секциям шкафа;
  • бывают механические и электрические модели;
  • установить устройство можно своими руками;
  • удобство и эргономика компенсируется высокой ценой.

Гениальная инженерная конструкция решила проблему эксплуатации высоких шкафов-купе без антресолей. Достать любую вещь из гардероба при наличии пантографа очень легко. Пользуйтесь благами современных решений.
